我经常看到客户因为选错了封装材料，导致昂贵的终端设备在几个月后就出现严重的光衰甚至死灯。特别是涉及红外监控或高精密医疗设备时，这种失误往往是致命的。今天，我们不谈那些虚的，直接深入聊聊为什么在严苛环境下，大家都在转向陶瓷红光2芯双亮LED灯珠，以及它背后的技术逻辑。
什么是陶瓷红光2芯双亮LED灯珠？
简单来说，陶瓷红光2芯双亮LED灯珠是一种采用高导热陶瓷基板作为封装支架，内部集成两颗LED芯片的高性能光源。它主要用于解决大功率运行下的散热瓶颈，并提供比传统单芯LED更高的亮度和辐射功率。
以下是这种灯珠最核心的几个技术特征：
陶瓷基板散热： 采用氧化铝或氮化铝陶瓷，热导率远超普通塑料支架。
双芯叠晶技术： 内部封装两颗芯片，实现亮度倍增或特定电压匹配。
高绝缘性： 陶瓷材料本身绝缘，耐高压，安全性极高。
耐高温抗腐蚀： 不怕回流焊高温，长期在恶劣环境下不发黄、不脆化。
光斑均匀： 优化的透镜设计，光线输出更集中。
小体积大功率： 常用于3535等紧凑封装，但能承受更高瓦数。
长寿命： 优秀的散热管理直接延长了芯片的使用寿命。
技术核心：陶瓷基板(Ceramic Substrate)的材料深度解析
为什么说陶瓷基板是这款灯珠的“灵魂”？很多工程师在选型时，往往只关注芯片大小，却忽略了底座材料。其实，对于大功率红光LED来说，热量是最大的敌人。

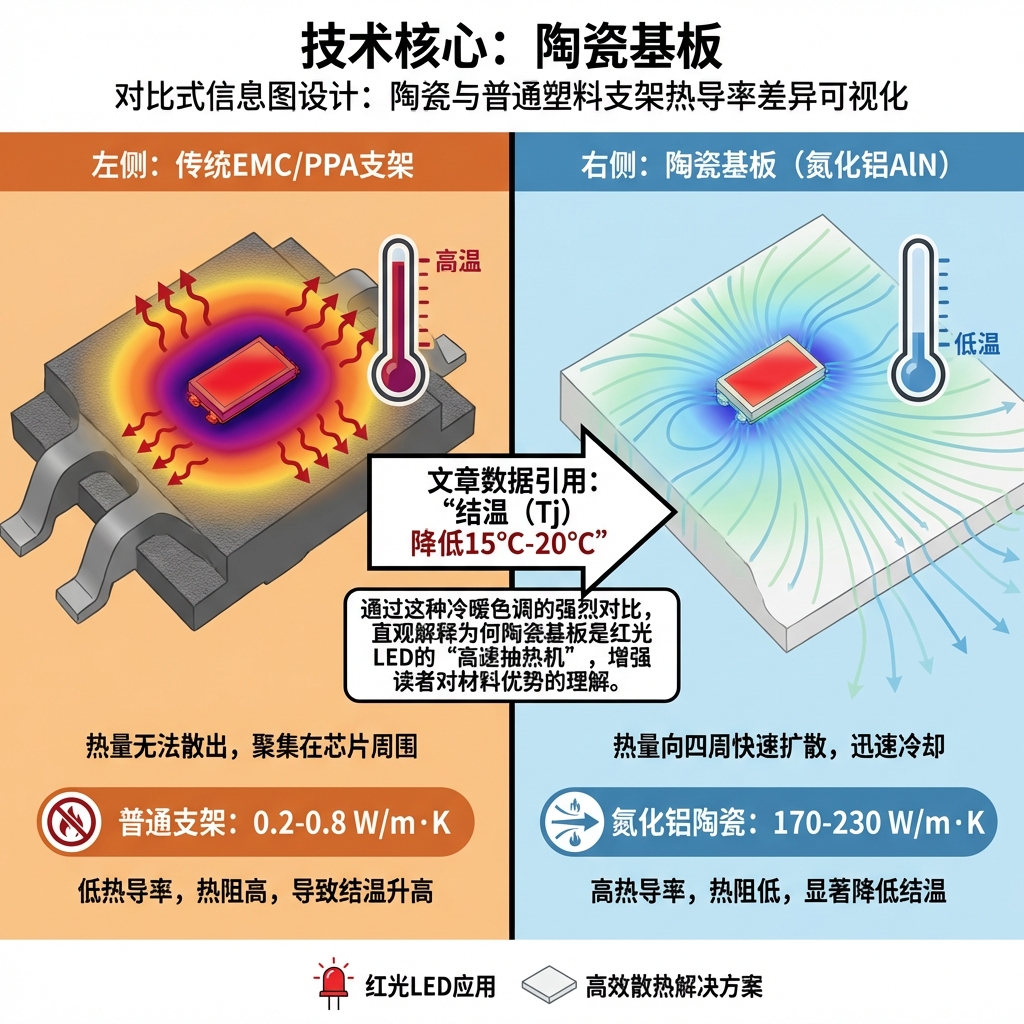

氧化铝(Al2O3)与氮化铝(AlN)基板的热导率对比
传统的EMC或PPA塑料支架，导热系数通常只有0.2-0.8 W/m·K。这意味着热量很难从芯片传导出去，容易积聚在内部。而陶瓷基板则完全不同。
目前主流的陶瓷基板分为氧化铝和氮化铝两种。氧化铝陶瓷的热导率大约在20-30 W/m·K，已经是塑料的几十倍，非常适合常规的大功率应用。而更高端的氮化铝陶瓷，热导率甚至能达到170-230 W/m·K。
💡 数据参考：根据2025年半导体封装材料市场报告显示，在超过3W的高功率LED应用中，采用陶瓷基板的产品，其结温（Tj）比采用EMC支架的产品平均降低了15°C-20°C。
陶瓷基板如何解决大功率红光LED的“热衰”痛点
红光LED（特别是AlGaInP材料体系）对温度非常敏感。一旦温度过高，不仅亮度会急剧下降（热猝灭效应），波长也会发生漂移。陶瓷基板的高导热性，就像给芯片装了一台“高速抽热机”，能迅速将热量传导至PCB板，确保芯片始终在“舒适区”工作。
热膨胀系数匹配：陶瓷与LED芯片的物理稳定性
除了导热，还有一个常被忽视的点是热膨胀系数（CTE）。LED芯片本身的热膨胀系数与陶瓷非常接近。这意味着在冷热冲击（比如冬天的户外监控灯频繁开关）下，基板和芯片会“同步热胀冷缩”，不会因为膨胀程度不同而把内部的金线拉断。相比之下，金属或塑料支架因为CTE差异大，长期使用容易导致死灯。

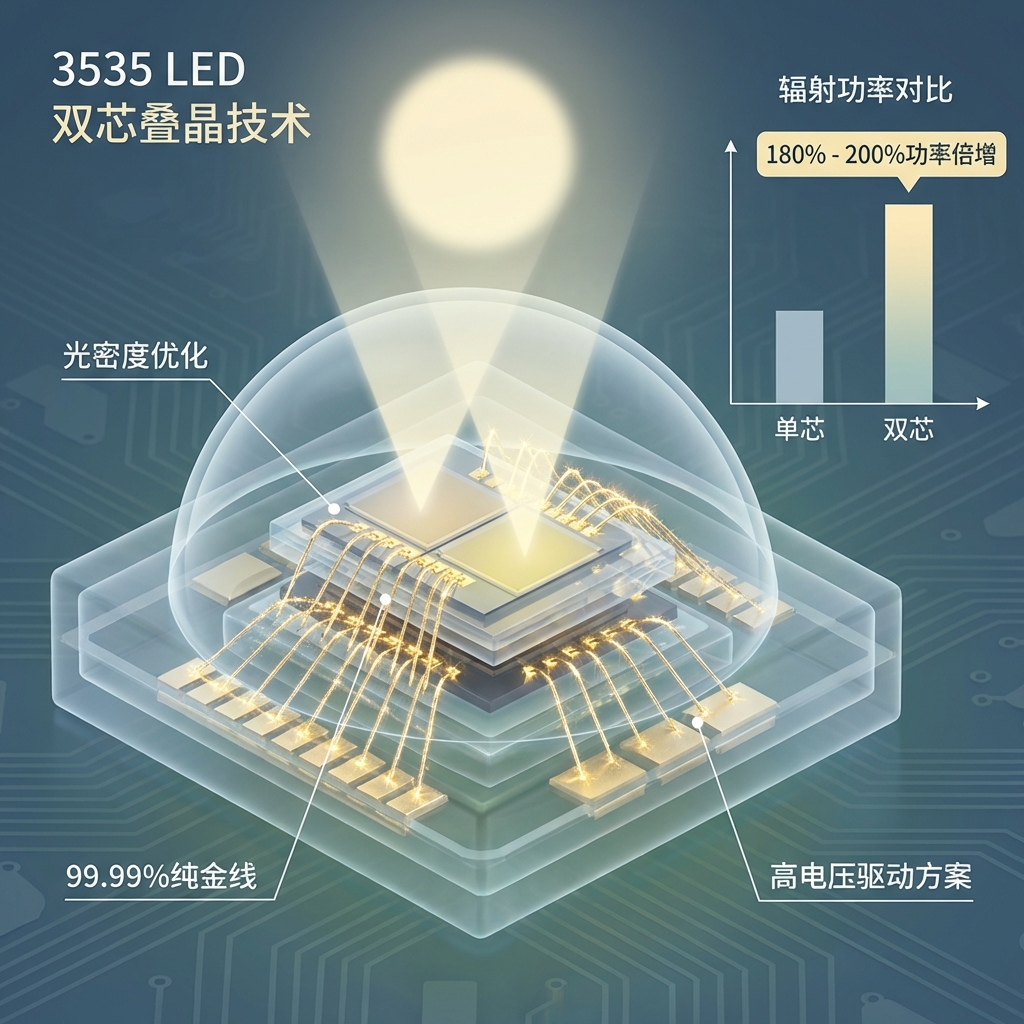

双芯叠晶技术(Dual-Chip)的工作原理与光效优势
“2芯”并不是简单的把两颗芯片塞进去，它涉及到复杂的电路设计和光学布局。对于追求极致性能的客户来说，这往往是决定性的因素。
双芯架构设计：串联与并联对电压(Vf)的影响
双芯设计通常有两种连接方式：串联和并联。
串联：电压翻倍（例如从2.0V变成4.0V），电流不变。这对于高压驱动方案非常友好，能减少电源转换的损耗。我们的一款3535陶瓷红外940nm灯珠 双芯片叠晶高电压红3V就采用了这种高电压设计，非常适合需要高压低流驱动的电路。
并联：电压不变，电流承受能力翻倍。这意味着你可以通入更大的电流，直接获得双倍的亮度。
从单芯到双芯：如何实现光通量(Lumen)与辐射功率的倍增
在同样的封装尺寸（如3535）下，双芯设计大幅提高了功率密度。对于红外应用（IR LED）来说，我们关注的是辐射功率（Radiant Power）。双芯结构能让单位面积内的光子输出量翻倍，这对于需要远距离补光的安防摄像头至关重要。
| 特性指标 | 单芯结构 (常规) | 双芯叠晶 (2-Chip) | 优势说明 |
|---|---|---|---|
| 发光面积 | 小 | 大 | 光效利用率更高 |
| 驱动电流 | 350mA - 700mA | 700mA - 1500mA | 承受更大电流冲击 |
| 辐射功率 | 基准值 (100%) | 180% - 200% | 亮度/穿透力大幅提升 |
| 热集中度 | 集中在一点 | 分散在两点 | 热分布更均匀 |
3535陶瓷封装下的光密度优化与光斑均匀性
虽然放了两颗芯片，但通过精密的光学透镜设计，我们可以将两束光完美融合，输出一个均匀的圆形光斑。这避免了有些劣质双芯灯珠出现的“双影”或中间暗斑现象，保证了终端产品的照明质量。
陶瓷红光LED灯珠在严苛环境下的核心应用场景
当你选择陶瓷红光LED时，你实际上是在为“可靠性”买单。以下几个场景，是这种灯珠的绝对主场。
安防监控与夜视：940nm/850nm红外补光的穿透力需求
这是恒彩电子出货量最大的领域之一。户外监控摄像头常年暴露在风吹日晒中，且夜间需要长时间高功率补光。
850nm红光：会有微弱红暴，但补光距离远，适合小区、停车场。
940nm红光：完全无红暴，隐蔽性好，适合银行、监狱或婴儿监护。双芯的高功率能让摄像头“看”得更远、更清晰，而陶瓷基板保证了它能扛住夏天户外暴晒的高温。
生物医疗与美容：特定波长红光的光谱精准度要求
美容仪、理疗灯现在非常火。这些设备往往要求特定的波长（如660nm深红光）来刺激皮肤胶原蛋白。陶瓷封装的气密性好，能防止湿气侵入腐蚀芯片，保证波长长期稳定，不会因为老化而发生“波长漂移”，从而影响疗效。
💡 专家观点：光学与医疗设备首席工程师指出，在医疗美容领域，光源波长的稳定性直接关系到治疗效果的合规性。陶瓷封装是目前唯一能保证在高温高湿灭菌环境下，波长漂移控制在±2nm以内的封装形式。
工业检测与机器视觉：高频闪烁下的稳定性表现
在自动化流水线上，工业相机需要光源进行高频频闪（Strobe Mode）拍照。这种极快的一开一关会对灯珠产生巨大的热冲击。普通塑料支架很容易因为热胀冷缩导致内部断线。陶瓷基板凭借其超强的机械稳定性和热匹配性，能完美应对这种高频工作模式。
陶瓷封装 vs 传统EMC/PPA支架：性能对比分析
很多采购在比价时会问：“为什么陶瓷的要比EMC的贵？” 这就像问为什么实木家具比贴皮家具贵一样，本质在于材料和寿命。
耐高温性能：回流焊工艺与长期工作温度的耐受极限
LED灯珠在贴片时要经过260°C的回流焊。PPA支架在高温下容易软化、变形，甚至导致杯体脱落。EMC虽然稍好，但长期在100°C以上工作也会发黄。陶瓷基板是烧结出来的，几百度的温度对它来说小菜一碟，完全没有变形或发黄的风险。
抗腐蚀与气密性：在潮湿及含硫环境下的寿命差异
如果你的产品是用在化工厂、加油站或者海边，空气中的硫化物会穿透塑料支架，腐蚀内部的镀银层，导致灯珠发黑、死灯（俗称“硫化”）。陶瓷材料本身结构致密，阻隔性极强，天生就是抗硫化的好手。

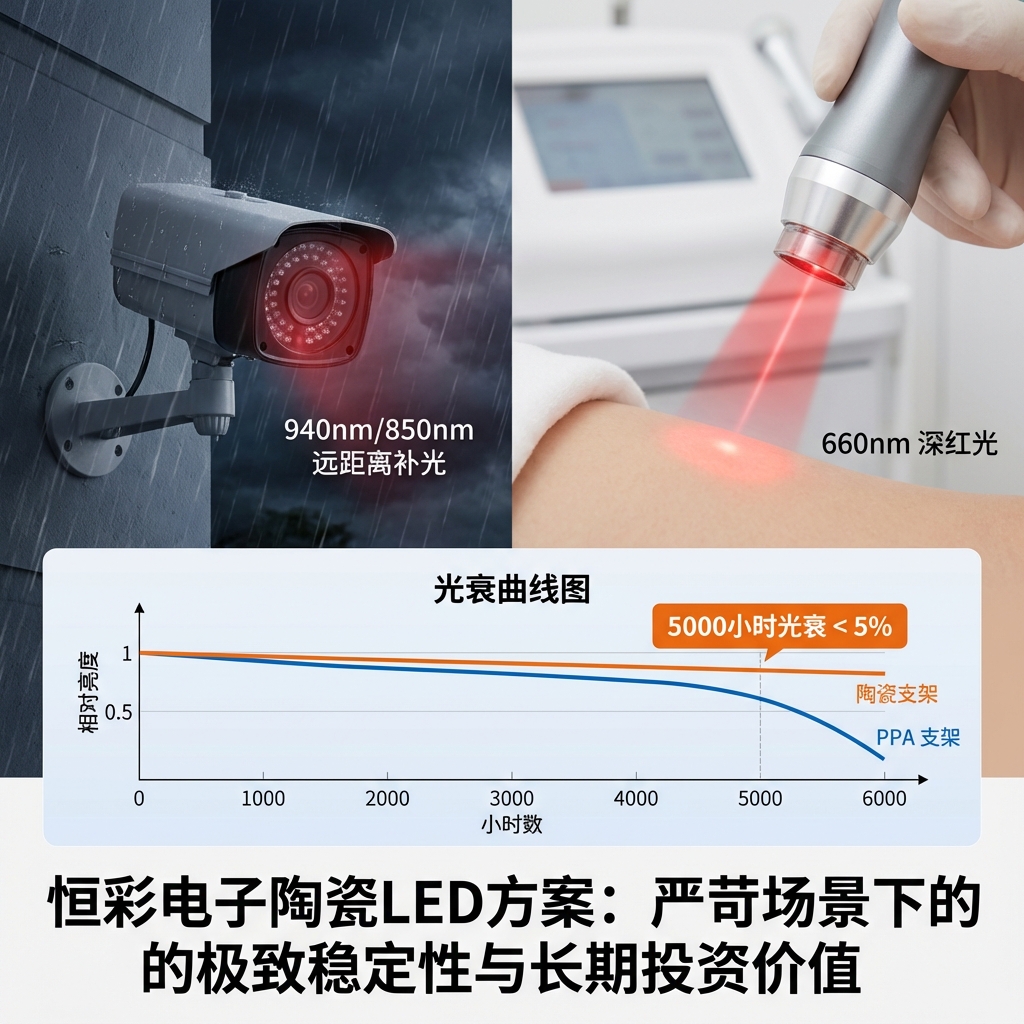

光衰曲线对比：5000小时老化测试数据分析
我们曾做过对比测试：在同样的大电流驱动下点亮5000小时。
PPA支架产品：光衰可能达到20%-30%，支架明显发黄。
陶瓷支架产品：光衰通常控制在3%-5%以内，外观依旧如新。对于追求质保3年甚至5年的B端客户来说，这笔账其实很好算。
工程指南：如何确保陶瓷红光LED的最佳性能释放
买了好灯珠，如果用不好也是白搭。作为B端内容策划，我得给各位工程师提几个醒。
散热设计规范：PCB板选型与热阻计算
既然用了陶瓷灯珠，PCB板就不能太拉垮。建议至少使用铝基板，如果是极高功率应用，甚至推荐使用铜基板或热电分离基板。一定要确保灯珠底部的散热焊盘与PCB板之间有良好的锡膏连接，尽量减少气孔率。
💡 操作提示：在进行PCB Layout设计时，尽量扩大散热焊盘的铜箔面积。如果空间允许，在铝基板背面贴合额外的散热片，能进一步降低结温，每降低10°C，LED寿命可延长一倍。
驱动电路匹配：应对双芯高电压/大电流的电源方案
双芯灯珠如果采用串联，电压会比普通灯珠高。设计电源时，要确认驱动IC的输出电压范围是否覆盖。如果是并联双芯，电流较大，要注意线宽设计，避免PCB走线压降过大导致发热。
光学透镜匹配：陶瓷平头与凸头封装的二次配光建议
陶瓷灯珠通常有带透镜（凸头）和平面（平头）两种。
凸头：自带一次光学，出光角度通常在30°-90°，适合直接使用。
平头：出光角度大（120°），适合配合二次透镜进行聚光，例如车灯或手电筒。选择透镜时，要注意透镜底部尺寸与陶瓷基座的匹配，避免顶坏金线。
如何评估陶瓷红光2芯双亮LED灯珠的质量标准
市场上陶瓷灯珠鱼龙混杂，如何避坑？
波长集中度：如何解读光谱分布与半波宽(FWHM)
优质的红光灯珠，其光谱应该非常“纯”。看规格书时，关注光谱分布图，波峰要尖锐，半波宽（FWHM）越窄越好。这代表光的能量集中在有效波段，杂光少。恒彩电子的全光谱系列产品，在出厂前都会经过严格的分光分色。
金线焊接工艺：99.99%纯金线对导电性与可靠性的影响
要把电导进芯片，靠的是极细的金线。有些厂家为了省钱用合金线或铜线。我们坚持使用99.99%纯金线。纯金线延展性好，不易断裂，且导电性极佳，能承受大电流冲击而不烧断。
封装气密性测试：红墨水实验与剪切力标准
这是一个破坏性实验。将灯珠煮在红墨水里，看墨水是否会渗透进去。合格的陶瓷封装应该滴水不漏。另外，推力测试（Shear Test）能检验透镜和基板粘得牢不牢，防止在贴片过程中透镜脱落。
关于陶瓷LED的常见疑问
陶瓷红光LED灯珠是否需要专用的铝基板？
强烈建议使用。虽然普通FR-4玻纤板也能点亮，但无法发挥陶瓷的高导热优势，长期大功率运行会积热。要想好马配好鞍，铝基板是标配。
双芯设计的LED灯珠在散热上需要特别注意什么？
是的。双芯意味着热源更集中。除了基板要好，组装时要确保灯珠与散热器之间的导热硅脂涂抹均匀，且厚度适中，不能太厚也不能有气泡。
陶瓷封装的LED灯珠容易碎裂吗？安装时应注意哪些细节？
陶瓷硬度高但确实比塑料脆。在SMT贴片时，吸嘴的压力要调节适中，避免压碎透镜或基板。手工焊接时，烙铁温度不要过高且时间要短，避免局部骤热引起陶瓷开裂。
940nm与850nm红光陶瓷灯珠在肉眼观察下有何区别？
在黑暗环境下点亮：850nm灯珠你会看到一个明显的红点（红暴现象）；而940nm灯珠几乎看不到任何光，或者只有极微弱的暗红，非常隐蔽。
为什么选择恒彩电子的陶瓷LED方案？
在竞争激烈的LED市场，选择一款灯珠其实就是在选择一个长期的合作伙伴。
恒彩电子不仅提供产品，更提供信心。我们核心团队拥有近二十年封装技术背景，来自国内光学研究院的一线骨干让我们在技术上始终领先半步。我们不拼最低价，但我们拼的是在SMD2835、3535陶瓷系列等产品上的极致稳定性。从世界级的高精密全自动生产设备到独立实验室，每一个环节都在为您的终端产品保驾护航。
如果您正在为寻找高可靠性的陶瓷红光2芯双亮LED灯珠而发愁，或者对3V高压驱动方案有疑问，欢迎随时联系我们进行技术探讨或样品测试。让专业的光源，点亮您产品的价值。
