RGB恒流切波技术是一种先进的LED驱动控制方案，其核心在于利用恒流斩波（Constant Current Chopping）电路，将输入的直流电压通过高频开关动作转换为恒定的电流输出，直接驱动RGB灯珠。与传统的电阻限流或单纯的PWM调光不同，该技术通过实时监测和调整电流波形，能有效抑制电流纹波（Ripple），从而从根源上消除人眼及摄像设备可见的频闪现象，同时确保RGB三色混合时的色彩高度一致性和光效稳定性。
作为一名在这个行业摸爬滚打多年的小编，我经常在恒彩电子的实验室里盯着示波器看波形。我记得有一次，我们测试一款客户送来的所谓“无频闪”灯具，肉眼看着挺好，但一上高速摄像机，画面抖动得像在蹦迪。那一刻我就深刻意识到，光源的好坏，一半在灯珠，另一半全看驱动技术。对于我们这种追求极致光品质的人来说，理解RGB恒流切波不仅仅是技术需求，更是对用户眼睛负责的态度。
以下是关于这项技术你必须掌握的核心要点：
恒定电流是关键：LED是电流型器件，只有电流恒定，亮度与色彩才能稳定。
斩波即开关：通过高频“切断”和“闭合”电流，配合电感储能，实现平滑输出。
去频闪神器：有效解决摄像机下的水波纹问题，满足IEEE 1789标准。
色彩更准：避免了电流波动引起的波长漂移（Color Shift）。
模拟调光结合：常与恒流模拟调光配合，实现深度无阶调光。
效率更高：相比线性恒流，开关型恒流斩波的发热损耗更小。
什么是RGB恒流切波技术？（核心定义与工作机制）
简单来说，RGB恒流切波技术就像是给LED灯珠安装了一个精密的“水流调节阀”。
在传统的驱动方式中，电流往往会随着电压的波动而忽高忽低，就像水压不稳的水管。而恒流斩波技术，利用开关管（MOSFET）的高速导通与关断，配合电感器的滤波作用，把不稳定的电流“切”成一段一段，再平滑成一条直线的恒定电流。

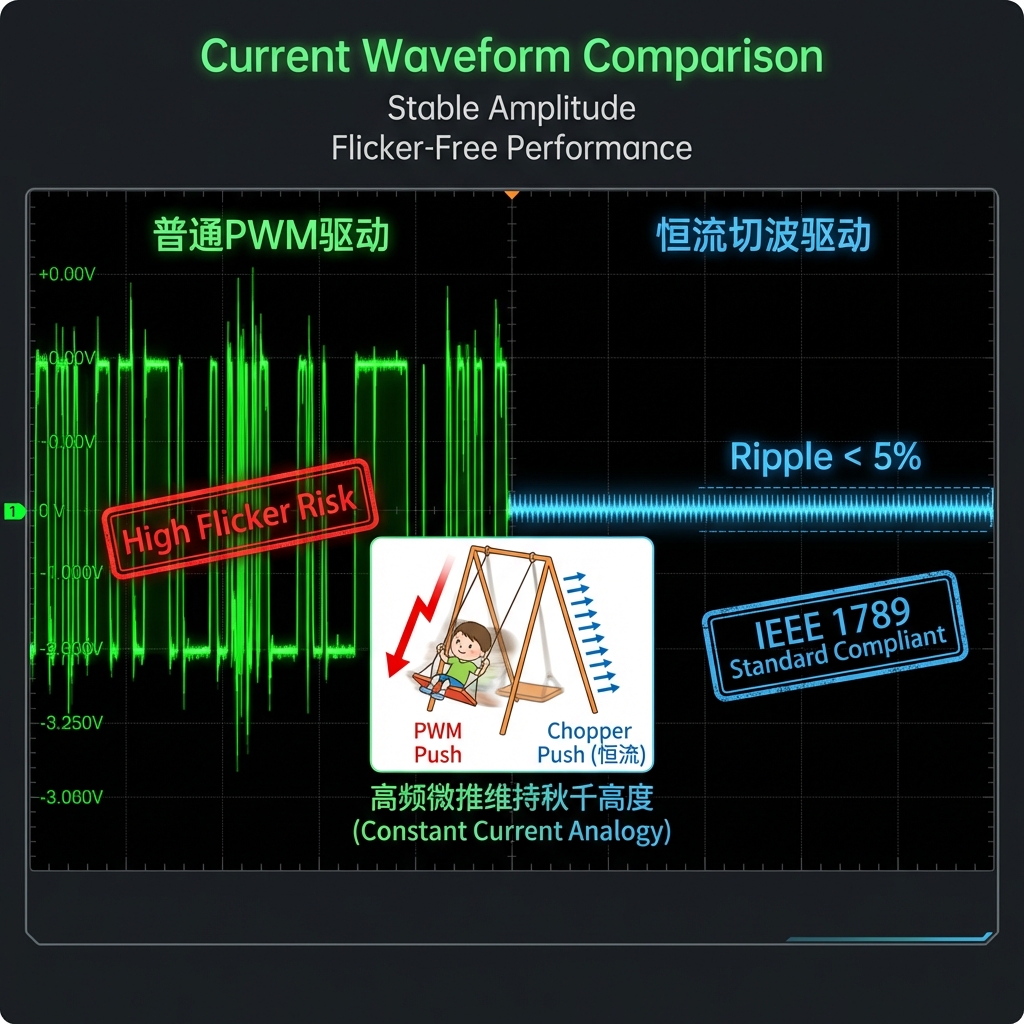

恒流斩波与传统PWM调光的本质区别
很多朋友容易把恒流斩波和PWM（脉宽调制）混淆。其实它们的逻辑完全不同：
PWM调光：是让灯珠在“全亮”和“全灭”之间快速切换。如果频率不够高，人眼虽看不出，但大脑会疲劳，摄像机会拍到黑条纹。
恒流斩波：是让灯珠一直亮着，通过调整电流的大小（幅度）来控制亮度。电流是连续的，只是大小在变。
行业观点： “在2026年的高端商业照明标准中，单纯依赖低频PWM调光的方案正在被快速淘汰。市场对‘全健康光谱’和‘零频闪’的追求，使得恒流斩波与高频混合调光成为高端RGB灯具的标配。”
所以，为什么RGB应用必须重视恒流源的稳定性？因为RGB是红、绿、蓝三种颜色混合。如果电流不稳，红色变暗了一点，绿色没变，混合出来的颜色就会瞬间偏色（比如本来是白光，突然偏绿），这在高端氛围照明中是灾难性的。
RGB恒流切波的工作原理解析：从驱动到光输出
要理解这个技术，我们得稍微深入一点点电路原理，但别担心，我会用最通俗的话来讲。

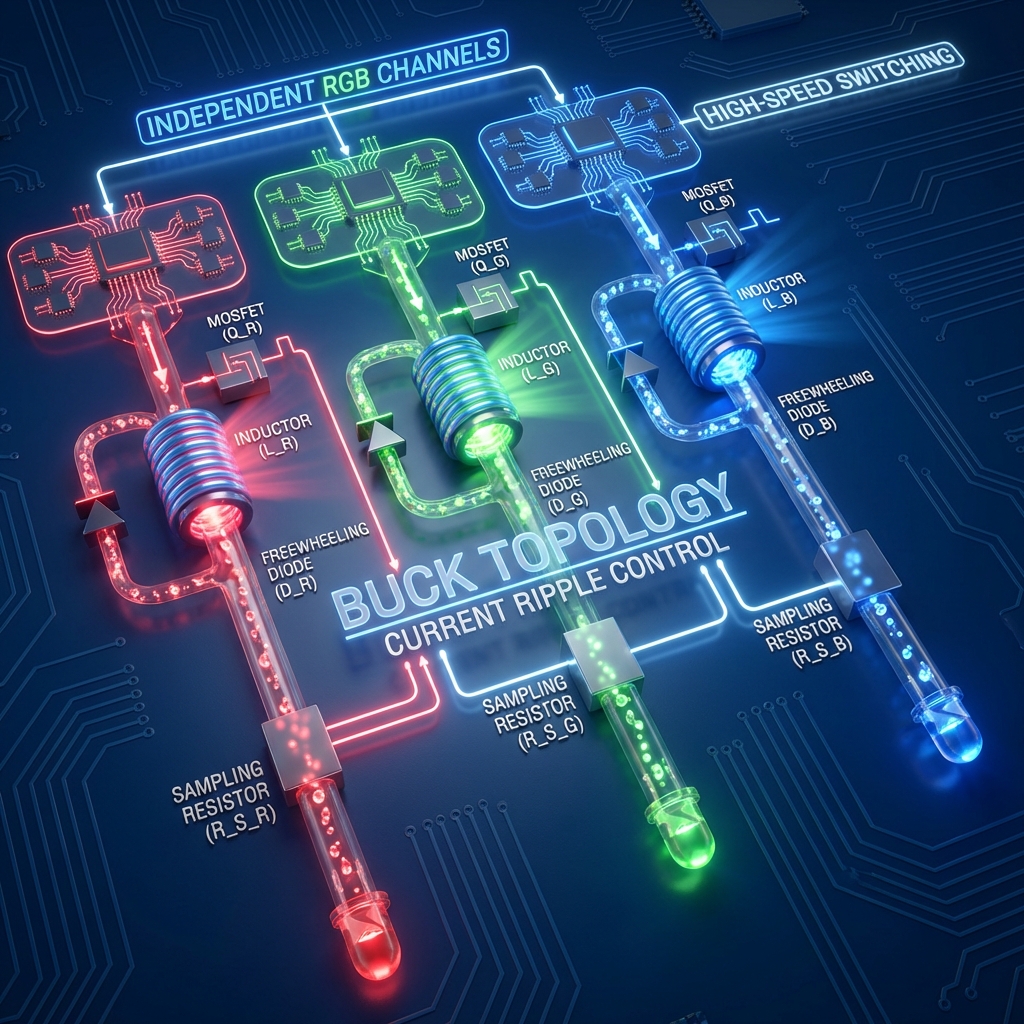

恒流斩波电路（Chopper Circuit）的结构
恒流斩波电路的核心通常是一个降压（Buck）拓扑结构。它主要由四个“金刚”组成：
开关管：负责快速切断电源。
电感：负责储存能量，当开关关断时，它释放能量维持电流不断。
续流二极管：给电感释放的电流提供回路。
采样电阻：实时监控流过灯珠的电流大小，并反馈给控制芯片。
电流波形控制：如何通过切波维持恒定电流
想象你在推荡秋千。为了让秋千保持同样的高度（恒定电流），你不需要一直推，只需要在它快停下来的时候推一下（斩波）。
电路工作时，控制芯片会设定一个目标电流值。当采样电阻发现电流低于这个值，开关管打开，电流上升；当电流高于这个值，开关管关闭，电感放电，电流缓慢下降。如此周而复始，电流就会在一个极小的范围内锯齿状波动，但平均值是恒定的。
RGB三色通道的独立恒流控制逻辑
由于红光（R）、绿光（G）、蓝光（B）三种LED芯片的电压特性（Vf值）完全不同（通常红光电压低，蓝绿光电压高），如果用同一个电压驱动，电流会乱套。
因此，真正的RGB恒流切波方案，必须配备三路独立的恒流斩波电路。每一路都像是一个独立的“私人管家”，专门伺候一种颜色的灯珠，确保它们互不干扰，配合默契。
深度攻克痛点：如何利用恒流切波解决LED频闪问题
频闪，是所有照明工程师的噩梦，也是用户的痛点。特别是在2026年，大家都在用4K、8K的手机拍摄视频，一点点频闪都会无所遁形。
频闪的根源：电流纹波与驱动频率
所谓的频闪，本质上是光输出随时间剧烈波动。而光输出又直接受电流控制。如果你的恒流源纹波大（Ripple），也就是电流像波浪一样起伏太大，灯光就会跟着闪。
数据洞察： 根据光电技术公司2024年的报告显示，市场上约有80%的LED频闪投诉，根源并不在于LED灯珠本身，而在于驱动电源的输出电流纹波系数超过了5%。
去频闪机制：恒流切波如何平滑输出波形
恒流斩波技术通过提高开关频率（通常在几十kHz到几百kHz），让电流的充放电周期变得极短。周期越短，电流还没来得及大幅下降，新的能量就补充进来了。
这就好比给水池注水，如果你一分钟倒一桶水，水位会剧烈波动；但如果你每秒钟倒一小杯水，水位就会非常平稳。
恒流源滤波设计在消除高频闪烁中的关键作用
除了提高斩波频率，恒流源滤波电路也是去频闪的功臣。在输出端并联高品质的电容，可以进一步吸收残留的微小纹波。
对于恒彩电子这样专业的封装厂来说，我们深知：好的灯珠需要好的“口粮”。如果驱动端的滤波没做好，即便使用了我们高显指、高光效的SMD5050 RGB灯珠，最终的出光效果也会大打折扣。
| 对比项目 | 普通PWM驱动 | 恒流斩波驱动（带滤波） |
|---|---|---|
| 输出波形 | 矩形方波（断续） | 近似直线（连续） |
| 频闪风险 | 低频时极高 | 极低（满足豁免级） |
| 摄像表现 | 易出现扫描线 | 画面纯净无波纹 |
| 色彩稳定性 | 一般 | 极佳 |
提升RGB色彩表现：恒流切波对光效与色准的优化
很多B端客户在采购时只关注亮度，却忽略了色彩的一致性。
恒流模拟调光与切波技术的结合优势
现在的高级调光方案，往往采用“恒流模拟调光 + 恒流斩波”的组合拳。
在100%-20%的高亮度区间，使用模拟调光，改变电流大小，光线极其柔和。
在20%-1%的低亮度区间，为了避免模拟调光导致的色偏，再引入高频斩波或混合PWM。
这种结合方式，既保证了低亮度的精准控制，又能在主要工作区间内实现恒直流波形，让RGB混色如丝般顺滑。
避免色漂移：精确电流控制下的热学稳定性
LED的结温（Junction Temperature）升高会导致光衰和色漂。恒流斩波电路的高效率意味着发热量更低，配合良好的散热设计，能让灯珠工作在更舒适的温度下。
Tip: 在设计RGB灯具时，务必确保红光（R）通道的电流设定经过严格的热学计算。因为红光芯片对温度最敏感，电流过大会导致红光衰减加速，导致整体白光偏青。
工程设计实战：恒流斩波电路的关键技术指标
如果你是正在设计驱动方案的工程师，以下几个坑一定要避开：
如何抑制恒流源纹波（Ripple）过大的技术方案
如果发现恒流源纹波大，通常有几个原因：
电感量不足：电感太小，储能不够，电流掉得太快。
输出电容ESR过大：电容品质差，无法有效滤除高频噪点。
环路反馈太慢：控制芯片反应迟钝，跟不上电压的变化。
解决办法很简单：加大电感量、选用低ESR的陶瓷电容，并优化PCB的布线，减少寄生参数的干扰。
切波频率的选择与电磁干扰（EMI）处理
斩波频率不是越高越好。频率太高，开关管的损耗增加，而且容易产生严重的电磁干扰（EMI），导致过不了EMC认证。通常建议频率设定在50kHz-200kHz之间，并在关键节点增加磁珠或RC吸收电路。
高显指RGB光源与驱动电路的匹配性设计
寻找高品质光源是这一切的基础。作为一家专业的led灯珠封装厂家，恒彩电子在配合客户做恒流驱动调试时发现，封装胶水的配方也会影响最终的去频闪效果（主要是余辉效应）。建议在选型时，优先考虑经过恒流老化测试的封装产品。
典型应用场景技术解析：RGB恒流切波的落地实践
舞台与影视照明：零频闪与高色准的严苛要求
这是RGB恒流切波技术的“主战场”。在演播厅，摄像机的快门速度极快。任何微小的电流波动都会被捕捉到。采用恒流斩波技术，能确保在高速摄影下画面依然干净。
高端商业智能照明中的调光平滑度实现
五星级酒店和高端会所现在非常流行“节律照明”。从早上的冷白光过渡到晚上的暖黄光，中间需要大量的RGB混光。恒流技术能保证在光色切换过程中，不会出现闪烁或色彩跳变的尴尬情况。
户外亮化工程中长距离传输的恒流稳定性保障
户外楼体亮化，线路往往很长，压降严重。如果用恒压驱动，末端的灯会变暗。而恒流斩波驱动器通常具有较宽的电压输入范围，只要电压在工作范围内，输出电流就是恒定的，保证了“首尾亮度一致”。
常见问题解答
Q: 恒流切波技术是否会降低LED灯珠的寿命？恰恰相反。虽然是“切波”，但作用在灯珠上的是经过滤波后的平滑电流。相比于PWM的高强度电流冲击，恒流驱动对灯珠内部的金线和芯片冲击更小，反而有助于延长寿命。
Q: 如何区分真恒流去频闪与伪去频闪方案？最简单的方法是用手机打开相机专业模式，将快门速度调到1/1000秒甚至更快，对着光源拍摄。如果屏幕上出现黑色滚动条纹，那就是伪去频闪（通常是低频PWM）；如果画面稳定，大概率是优质的恒流方案。
Q: 在高功率RGB应用中，恒流切波的散热处理要注意什么？恒流斩波电路中的开关管和续流二极管是发热大户。设计时必须预留足够的散热面积，或者让PCB板与外壳紧密接触导热。
结语
在2026年的照明市场，光不仅仅是照亮物体，更是一种情绪和健康的表达。RGB恒流切波技术，正是构建这种高品质光环境的基石。它用最硬核的电路原理，解决了最细腻的视觉体验问题——去频闪、稳色彩。
当然，再完美的驱动技术，也需要优质的“心脏”来承载。无论你是做驱动开发，还是成品灯具设计，选择一家拥有深厚封装技术背景的供应链伙伴至关重要。毕竟，只有好芯配好“心脏”，才能跳动出最美的光之旋律。
