红外收发灯珠响应时间并不只看发射端快不快，真正影响系统速度的往往是接收链路。选型时要结合器件类型、调制频率和实际应用场景一起判断。
很多人在看红外器件时，先问的是“响应时间是多少”。这个问题本身没错，但如果只盯着发射灯珠，通常会得出过于乐观的结论。红外系统的实际快慢，往往取决于接收端、前级放大、滤波和判定过程是否跟得上节拍。
从器件层面看，红外 LED 常见于 ns 到 µs 级，而接收端从高速 PIN 光电二极管到带解调的红外接收模块，速度差异可能跨越多个数量级。也正因为如此，同样叫“红外收发器件”，在遥控、工业计数、门禁感应、自动化定位这些场景里的适用性并不一样。
在多数红外方案里，真正决定系统节拍的，往往不是发射 LED，而是接收链路里的放大、滤波与判决过程。
先看最常用的判断结论
- 发射端通常比接收端更快，很多系统瓶颈出在接收器件和后级电路。
- 响应时间没有统一标准值，不同结构从几十纳秒到几十毫秒都有可能。
- 38kHz、56kHz 这类调制系统，不能只看“能发光、能接收”，还要看器件是否跟得上周期变化。
- 遥控接收头不等于高速接收器件，抗干扰强不代表适合高速计数或同步检测。
- 实际选型时更该看完整链路，包括发射、接收、放大、滤波、MCU 采样和环境光条件。
什么是响应时间
红外收发灯珠响应时间，指的是器件从输入或受光状态发生变化开始，到输出产生明显变化所经历的时间。
放到系统里理解会更直观：
- 发射端看的是：电流变化后，红外光多久跟着变化
- 接收端看的是：红外光变化后，输出信号多久跟着变化
这也是为什么同一个“响应时间”概念，在发射端和接收端上的意义并不完全相同。

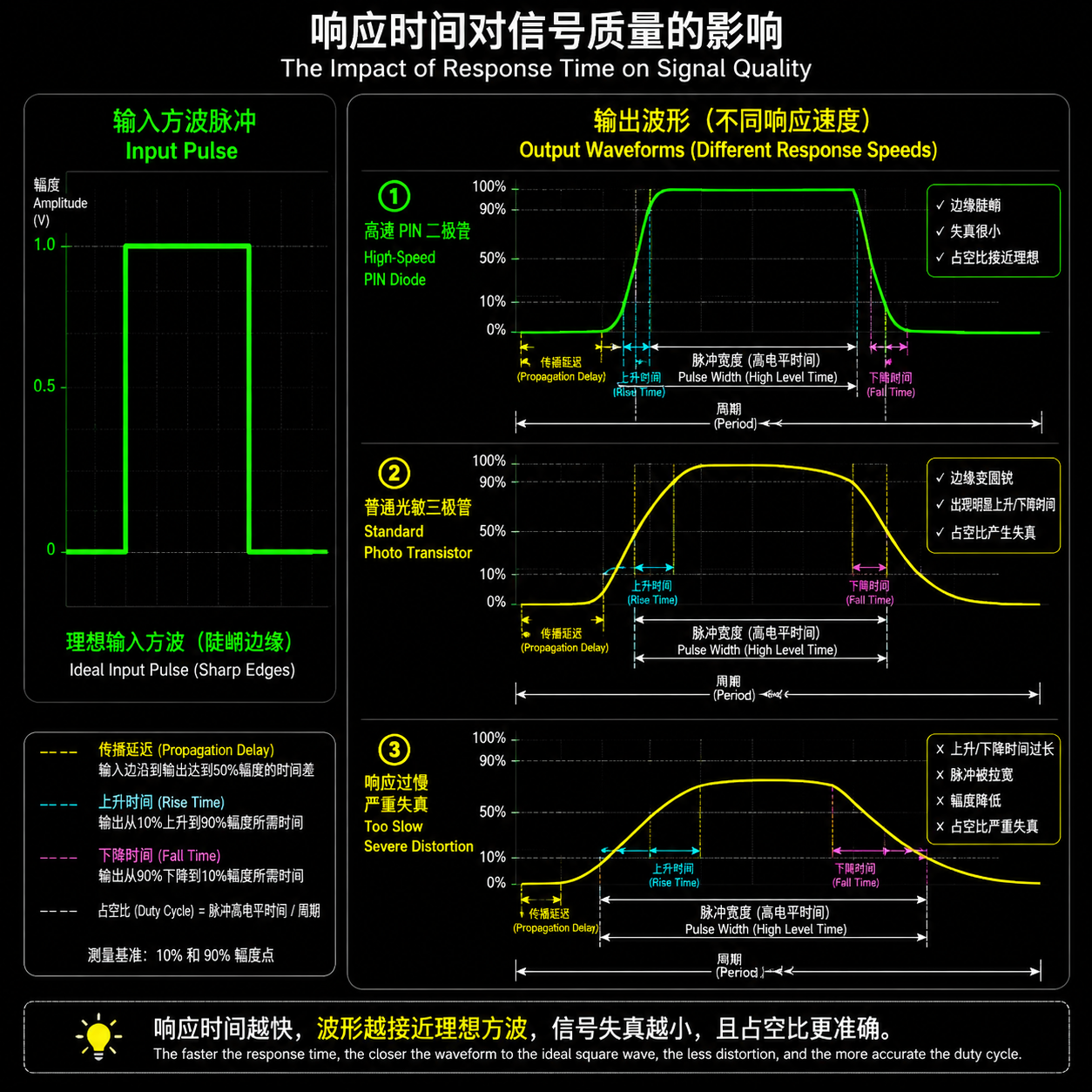

数据表里常见的几个时间参数
上升时间（Rise Time）
输出从低到高，完成主要变化所需的时间。
下降时间（Fall Time）
输出从高到低，完成主要变化所需的时间。
传播延迟（Propagation Delay）
从输入变化开始，到输出真正开始动作之间的延迟。
做选型时，不能只看其中一个参数。某些器件上升快，但下降慢；有些器件波形边沿不差，但整体延迟大，放到系统里一样会出问题。
发射灯珠和接收器件，为什么速度差这么多
很多项目里，发射 LED 本身并不是慢点。问题通常出在接收端。
红外发射 LED：通常很快
红外发射 LED 的任务比较直接，就是把电流变化转换成红外光变化。只要驱动设计合理，这个过程一般很短，常见范围在 100ns 到 1µs 左右，高速型可做到 15ns 到 50ns。
影响发射速度的因素通常包括：
- 芯片材料与结构
- 结电容大小
- 焊线和支架路径
- 封装寄生参数
- 驱动脉冲质量
从应用上看，小型 SMD 红外灯珠往往更容易兼顾高速驱动和寄生参数控制，但具体表现仍取决于器件设计和测试条件。
红外接收器件：差异很大
接收端不是一种器件，而是一类器件。结构不同，响应速度差别也会非常明显。
PIN 光电二极管
这类器件通常速度较快，适合高速检测、编码识别、测速和工业对射。它把光转换成电流，结构相对简单，更容易做出较高带宽。
光敏三极管
光敏三极管通常更容易获得较高灵敏度，外围应用也比较常见，但速度往往慢于 PIN 光电二极管。低速感应、普通检测可以用，高频场景则要谨慎。
解调型红外接收模块
电视、空调遥控里常见的接收头大多属于这一类。它内部会做放大、滤波、自动增益控制、解调和整形，优点是抗干扰强，缺点是响应时间通常更慢，不适合做高速波形还原。
常见器件的响应时间范围
下表更适合做初步判断，不能代替最终定型测试。
| 器件类型 | 常见响应时间范围 | 特点 | 常见应用 |
|---|---|---|---|
| 标准红外 LED | 100 ns – 1 µs | 通用性强 | 遥控、普通发射 |
| 高速红外 LED | 15 ns – 50 ns | 切换更快 | 高速通信、工业检测 |
| PIN 光电二极管 | 1 µs – 5 µs | 速度快 | 光电检测、编码系统 |
| 光敏三极管 | 5 µs – 20 µs 或更慢 | 灵敏度较高，速度偏慢 | 普通感应、低速检测 |
| 解调型红外接收模块 | 100 µs – 20 ms | 抗干扰强，输出较慢 | 遥控接收 |
| 工业红外传感器 | 10 ms – 50 ms 左右 | 更重视稳定性 | 自动检测、感应控制 |
这些范围会受到测试条件影响，例如驱动电流、负载、光强、阈值、温度和供电方式不同，结果都可能变化。
响应时间为什么会影响系统表现
如果器件跟不上信号变化，最直接的问题不是“慢一点”，而是波形失真。常见表现包括：
- 脉冲被拉宽
- 上升沿和下降沿变钝
- 高频信息丢失
- 占空比失真
- 误触发或漏计数
- 系统表现出明显迟钝
这在低速遥控场景里可能不明显，但在高速检测场景里，影响会被放大。
调制频率和响应时间是什么关系
红外系统里常见的 38kHz、56kHz，本质上都是在考验器件能否跟上周期变化。
频率越高，每个周期越短，器件就越需要快速建立和恢复状态。一个简单但实用的经验是：
器件响应时间最好小于信号周期的 1/10。
以 38kHz 为例：
- 周期约为 26µs
- 如果按 1/10 周期估算，理想响应时间最好小于 2.6µs
这个要求对多数发射 LED 并不难，但对某些接收模块就未必轻松。尤其是带解调的接收头，它输出的是处理后的数字信号，不是原始载波波形，所以更适合遥控解码，不适合精细还原高速脉冲。
两个常见场景，最容易看错的地方
遥控能用，不代表高速检测也能用
这是最常见的误判之一。比如一个方案在电视遥控测试里表现正常，工程上就容易默认它也能做快速遮挡检测。实际上，遥控接收头内部已经做了大量抗干扰和解调处理，用户按一下按键时，几毫秒的延迟通常感受不明显；但换到生产线计数或同步触发场景，延迟和拖尾就可能直接导致漏检。
这类场景下，判断方法不是看“能不能收到信号”，而是要看：
- 接收器件是否为裸光电器件还是解调模块
- 高频脉冲下边沿是否完整
- 连续遮挡时是否有恢复迟滞
- MCU 采样到的波形是否和预期一致
门禁或对射装置偶发误触发，未必是程序问题
在门禁感应、普通对射或存在检测中，现场往往会遇到强环境光、安装偏差、反光表面或线缆较长的情况。表面看像是程序判断不稳定，实际原因可能是接收端信号边沿已经被滤波、电源噪声或环境干扰拖慢了。
这种情况下，通常需要优先确认：
- 接收端带宽是否足够
- 是否加了过重的 RC 滤波
- 遮光结构和安装角度是否合理
- 供电和接地是否造成前端抖动
如果现场环境复杂，选型时比起单纯追求名义速度，更重要的是确认器件在真实距离、真实角度和真实干扰条件下的波形质量。
哪些因素会拉慢响应时间
芯片材料和内部结构
器件基础速度从芯片层面就已经开始决定。发射端会受到材料、结电容和芯片尺寸影响；接收端则取决于是 PIN 光电二极管、光敏三极管还是解调模块。
封装方式
封装不仅影响机械安装，也会影响寄生电容、引线长度、散热和光学路径。很多贴片器件之所以更容易用于高速方案，原因就在于寄生参数更容易控制。
驱动电流设计
过大的脉冲电流并不一定带来更好的高速表现。它可能造成：
- 发热增加
- 波形拖尾
- 光输出失真
- 寿命下降
- 一致性变差
实际设计里，驱动边沿是否干净、占空比是否合理、回路是否稳定，通常比单纯加大电流更重要。
接收端带宽与放大电路
高速接收不仅看器件本体，还要看跨阻放大、带宽设置、电源噪声和布局布线。带宽不足时，前沿和后沿都会变钝；带宽太高，又会更容易引入噪声。
滤波和解调处理
很多系统发慢，根本原因不是器件慢，而是前端滤得太重。RC 时间常数一大，波形就容易被“磨平”。解调模块同样如此，它为了抗干扰，需要一定时间去确认接收到的是目标信号。
环境光与安装方式
太阳光、白炽灯、反射杂散光都可能影响接收端阈值和恢复时间。安装距离、发射角、接收角、遮光结构和反射面材质，也都会改变信号强弱和边沿质量。
选型时该怎么判断是否达标
比起只看一个参数，更稳妥的做法是按链路逐项确认。
先分清应用属于低速还是高速
如果是遥控、普通存在检测、慢速触发，响应时间压力通常不算高。只要器件本身就是对应场景常用结构，一般不会有太大问题。
如果是工业计数、编码识别、快速对射、同步控制，就不能只看“能亮、能收”，而要看它能不能在目标频率和节拍下稳定工作。
再找出整条链路里最慢的环节
系统慢时，优先检查这些位置：
- 接收器件类型
- 放大级带宽
- 输入与输出 RC 网络
- 数字整形电路
- MCU 采样方式
- 软件判定延迟
用工作频率反推目标响应时间
可以按这个思路快速判断：
- 确定系统信号频率
- 计算周期
- 设定目标响应时间，尽量小于周期的 1/10
- 分别检查发射端、接收端和前级电路是否满足
- 用样品做整机测试
样品测试不能省
实验室参数不等于整机表现。距离、角度、环境光、温度、电源噪声和线缆长度都会改变最终结果。真正需要确认的是：在目标安装方式和现场条件下，系统能否持续稳定输出可判定信号。
想让系统更快，通常从这几处下手
优先检查接收器件是否适合当前节拍
高速检测场景里，PIN 光电二极管通常比光敏三极管更有优势；如果原来用的是遥控接收头，则更要先确认它是否本来就不适合当前任务。
减少不必要的滤波延迟
可以回头检查：
- 输入 RC
- 输出整形网络
- 软件平均滤波
- 去抖时间设置
抗干扰和响应速度需要平衡，但很多时候系统慢并不是必须的，而是设计时留了过大的余量。
优化发射驱动
发射端本身通常不慢，但驱动方式不合理会放大问题。实际中更值得关注的是：
- 脉冲电流是否过驱
- 占空比是否合理
- 驱动回路是否过长
- 电源回路是否稳定
优化封装和光路匹配
如果应用节拍较高，小型贴片方案通常更容易兼顾高速和一致性；如果同时还要考虑机械安装、照射距离或光强，则需要结合封装形式、出光角度和实际结构一起选。像恒彩电子这类具备封装和定制配合能力的供应方，在这类项目里更适合参与前期匹配，而不是只按通用型号替代。
选型时最容易踩的几个坑
只看发射端参数
发射 LED 的几十纳秒，不等于整机就能高速运行。真正限制节拍的，往往是接收链路。
只看峰值参数，不看测试条件
相同器件在不同驱动电流、负载电阻、温度和阈值条件下，表现可能差很多。
用遥控接收头代替高速接收器件
这类替代在低速场景里可能“看起来能用”，但一到快速计数、同步触发或波形还原，就容易暴露问题。
忽略强光和反射环境
环境光一复杂，接收前端就可能出现偏置漂移、误触发和恢复变慢，现场表现会比实验室差很多。
不做整机验证
器件数据表只能做初筛。真正定型前，还是要在目标距离、角度、频率和环境条件下确认波形。
常见问题
红外 LED 的响应时间一般是多少？
常见标准红外 LED 多在 100ns 到 1µs 左右，高速型可做到 15ns 到 50ns。具体表现取决于芯片结构、封装和驱动条件。
为什么红外接收模块通常比发射 LED 慢？
因为接收模块不只是收光，还要做放大、滤波、解调和判定。内部处理越多，输出延迟通常越明显。
38kHz 红外系统对响应时间要求高吗？
有要求，但不属于极端高速。38kHz 的周期约为 26µs，器件响应时间通常应明显小于这个周期，实际设计里可优先按 1/10 周期做初步判断。
光敏三极管和 PIN 光电二极管，哪个更快？
一般是 PIN 光电二极管更快。光敏三极管在灵敏度或应用便利性上可能有优势，但在高速场景里通常不如 PIN 方案稳妥。
SMD 红外灯珠和 DIP 红外灯珠，谁更适合高速应用？
多数情况下，SMD 更容易用于高速设计，因为引线更短，寄生参数更容易控制。但最终还是要结合芯片、封装结构和驱动方式一起判断。
响应时间会影响传输距离吗？
会间接影响。响应时间过慢时，波形更容易失真，接收判定能力下降，在高频或弱信号条件下，系统可用距离也可能随之受影响。
采购选型时，除了时间参数还该看什么？
通常还需要一起确认：
- 调制频率是否匹配
- 接收结构是什么类型
- 封装方式是否适合安装
- 批次一致性如何
- 是否能提供样品验证支持
这些因素往往比单看一个“响应时间数字”更接近实际使用结果。
