3535陶瓷LED灯珠作为中功率LED封装的标准型号，近年来在专业照明领域展现出显著的技术优势。该封装规格凭借其平衡的尺寸性能比，正在逐步替代传统的3528和5050封装方案。

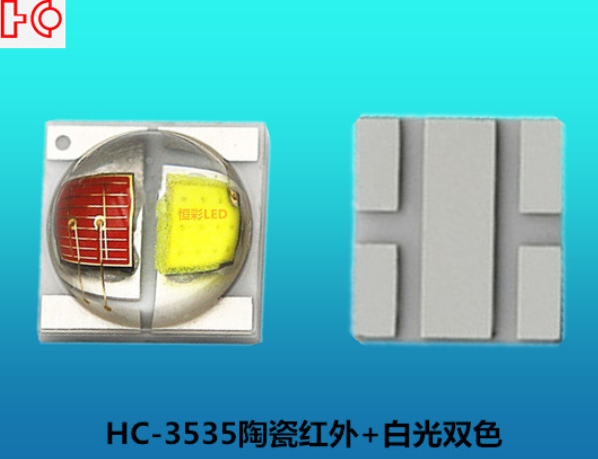

LED3535灯珠封装技术深度解析
一、物理特性参数

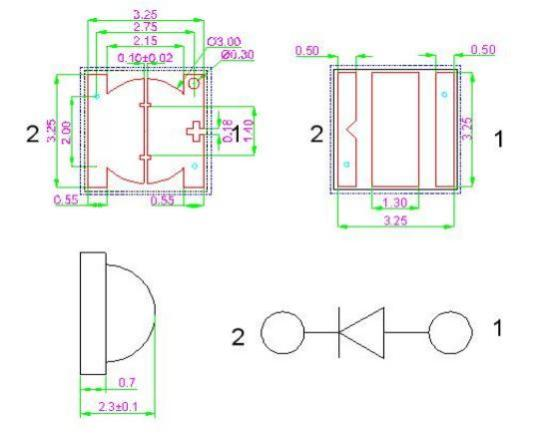

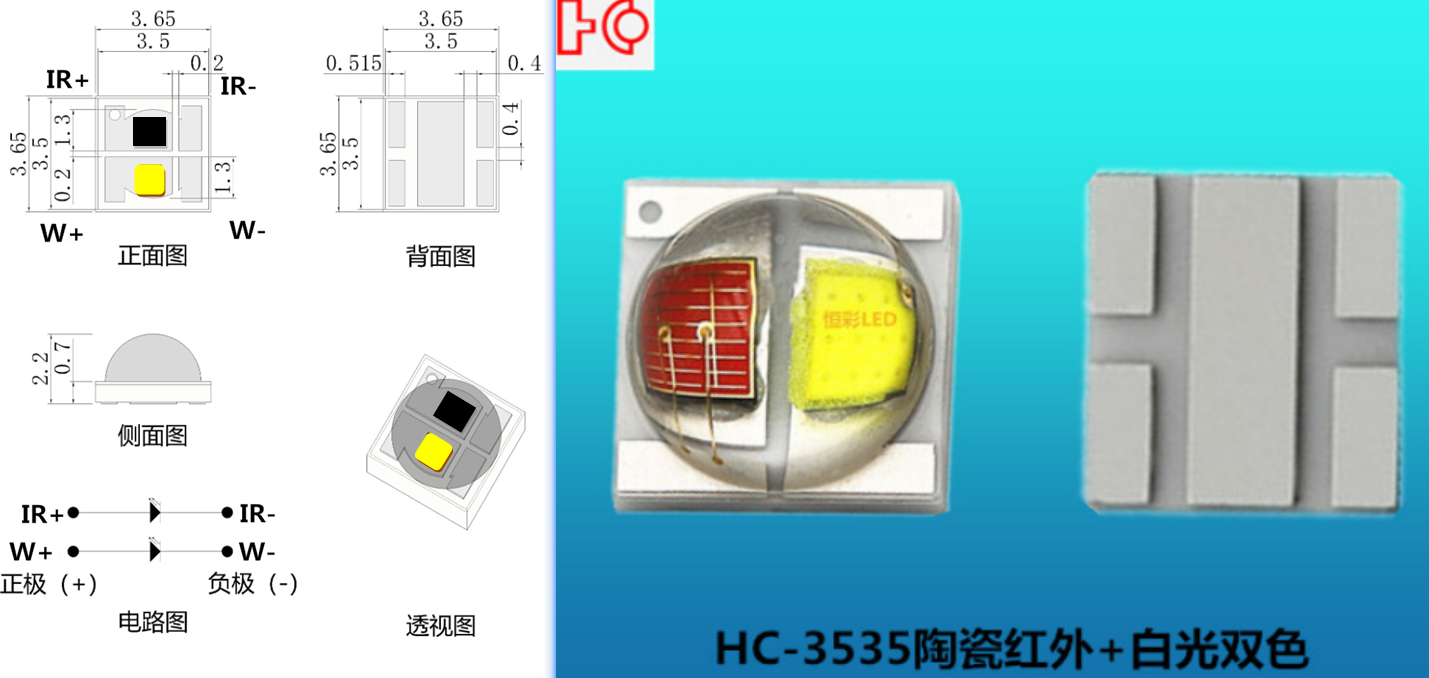

封装尺寸：3.5mm×3.5mm×2.3mm标准化封装 120°
引脚配置：采用6P4C设计（6焊盘4电路）提升散热效率
材料体系：
基板：氮化铝陶瓷基板(AlN)
固晶胶：高折射率硅胶(RI≥1.53)
荧光粉：KSF红粉+LuAG绿粉混合涂层
二、光电性能突破
光通量输出：单颗可达130lm@1A驱动电流
热阻特性：结到焊盘热阻低至2.5K/W
色域覆盖：NTSC标准下实现92%覆盖率
可靠性数据：LM-80测试6000小时光衰<3%
三、典型应用场景
商业照明系统
筒灯模组：24颗阵列实现2000lm输出
线条灯方案：每米60颗达到160lm/W能效
专业领域应用
植物生长灯：定制450nm+660nm双峰光谱
UV固化设备：集成395nm近紫外芯片
四、技术发展趋势
倒装芯片技术(Flip-Chip)普及
免金线焊接的COB集成方案
量子点涂层技术的应用突破
恒彩电子详细梳理了LED3535封装的关键技术参数和市场应用现状。如需了解特定应用场景的详细方案或测试数据，可提供更具体的需求方向进行深入探讨。当前该封装技术正在向高密度集成方向发展，预计2026年将出现3-in-1的微缩化变体型号。
