在追求极致微型化的现代电子产品中，小巧而高效的LED光源至关重要。0402灯珠，作为SMD LED家族的重要一员，以其超紧凑尺寸和出色性能，成为无数工程师和设计师的首选。但你真的了解0402灯珠吗？从基础参数到实际应用，本文将深入解析0402灯珠的一切，助你轻松掌握其选型与应用，为你的产品注入微小而强大的光芒。
0402贴片LED的基础认知

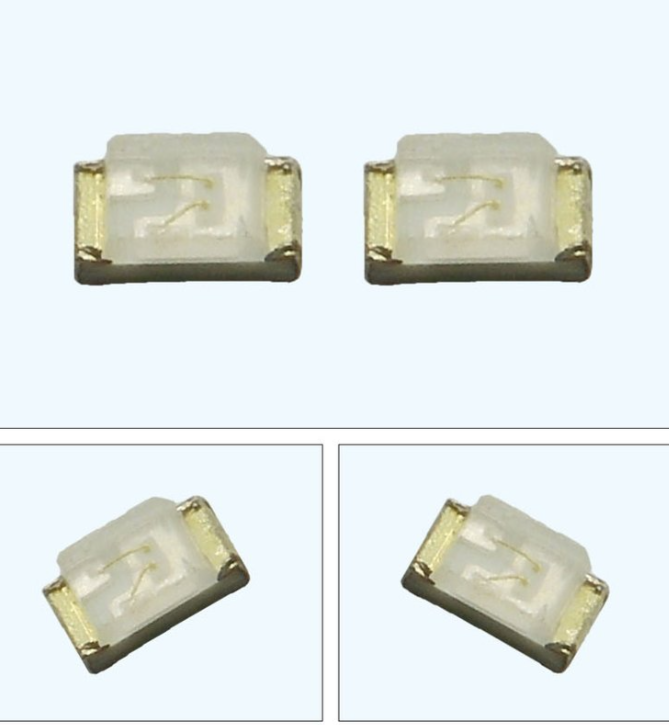

0402灯珠，顾名思义，指的是一种采用0402封装尺寸的表面贴装（SMD）LED。这种封装标准源于英制单位，即长度0.04英寸、宽度0.02英寸。换算成公制单位，其尺寸大约为 1.0mm x 0.5mm ，高度通常在0.2mm到0.4mm之间。正是这种微小的身躯，让0402灯珠在空间受限的电子设备中拥有无可比拟的优势。
它主要由LED芯片、荧光粉（白光LED）、引线、支架（或基板）和环氧树脂封装胶组成。小巧的体积意味着它可以在极小的PCB电路板上实现高密度集成，是现代便携设备、可穿戴设备和精密仪器中不可或缺的光源。
| 特性分类 | 描述 | 关键优势 |
|---|---|---|
| 封装尺寸 | 英制：0402 (0.04" x 0.02") 公制：1005 (1.0mm x 0.5mm) | 极致微型化，高集成度，节省空间 |
| 封装类型 | 表面贴装器件 (SMD) | 自动化生产友好，适合大规模制造 |
| 主要材料 | LED芯片、荧光粉、引线、环氧树脂 | 结构稳定，光电转换效率高 |
| 典型颜色 | 红、绿、蓝、黄、白（冷白/暖白） | 颜色丰富，满足多样化指示及照明需求 |
| 发光原理 | 半导体PN结发光 | 寿命长，功耗低，响应速度快 |
0402灯珠的核心参数解析
选择合适的0402灯珠，深入理解其技术参数至关重要。这些参数直接决定了灯珠的性能、功耗以及最终在产品中的表现。
关键电学与光学参数
正向电压 (Vf) ：LED正常工作时两端的电压。不同颜色、不同芯片的0402灯珠Vf值有所不同，例如红色通常在1.8-2.2V，蓝色/绿色/白色在2.8-3.4V。
正向电流 (If) ：LED正常工作时流过的电流。0402灯珠通常在5mA到20mA之间，具体取决于其设计和亮度需求。过高的电流会导致灯珠寿命缩短甚至损坏。
发光强度 (Iv) / 光通量 (Flux) ：衡量灯珠亮度的指标。Iv通常以毫坎德拉（mcd）表示，用于指示灯；光通量以流明（lm）表示，用于照明应用。0402灯珠的亮度范围很广，从几十mcd到几百mcd，甚至更高。
波长 (λd) / 色温 (CCT) ：
波长 ：对于单色LED（如红、绿、蓝），波长决定了光的颜色。例如，红色LED通常在620-630nm。
色温 ：对于白光LED，色温以开尔文（K）表示，如暖白（2700-3500K）、中性白（4000-5000K）、冷白（5500-7000K）。
视角 (Viewing Angle) ：光线辐射的角度范围。0402灯珠通常有120°左右的宽视角，适合作为指示灯。
ESD防护等级 ：静电放电（ESD）对LED芯片是致命的。选择具有较高ESD防护等级的0402灯珠，能有效提高产品在生产和使用过程中的可靠性。
| 参数名称 | 单位 | 典型范围 (0402灯珠) | 影响因素 |
|---|---|---|---|
| 正向电压 (Vf) | V | 1.8V - 3.4V | 芯片材料、颜色 |
| 正向电流 (If) | mA | 5mA - 20mA | 亮度需求、功耗 |
| 发光强度 (Iv) | mcd | 50mcd - 500mcd+ | 芯片效率、电流、封装工艺 |
| 波长 (λd) | nm | 450nm (蓝) - 660nm (红) | 芯片材料、颜色 |
| 色温 (CCT) | K | 2700K - 7000K | 荧光粉配比（仅白光） |
| 视角 | ° | 120° - 160° | 封装结构 |
| ESD防护 | V | 1000V - 8000V (HBM) | 芯片设计、保护电路 |
0402灯珠的实际应用场景
0402灯珠凭借其小巧、高效的特点，广泛应用于各种对空间和功耗有严格要求的电子产品中。
可穿戴设备 ：在智能手表、智能手环、蓝牙耳机等产品中，0402灯珠常作为电源指示灯、充电状态指示灯或信息提示灯。其微小的尺寸使其能够完美融入这些设备的紧凑内部空间，同时提供清晰的视觉反馈。
小型家电与智能家居 ：遥控器、智能插座、智能开关、空气净化器等小型家电和智能家居设备，也常使用0402灯珠作为工作状态指示或装饰照明。它能耗低，长时间点亮也不会产生过多热量。
医疗电子设备 ：便携式血糖仪、血氧仪、助听器等医疗设备，需要高度集成和低功耗。0402灯珠在此类设备中提供关键的指示功能，确保设备状态一目了然。
仪器仪表与通信设备 ：在各类精密测量仪器、手持式无线电对讲机或网络设备中，0402灯珠用于显示连接状态、错误提示或信号强度，其高可靠性和长寿命是这些设备的重要保障。
微型照明与装饰 ：在一些创意产品、模型、玩具或艺术装置中，0402灯珠可以实现精密的点状照明效果，为设计师提供极大的发挥空间。
如何选择合适的0402灯珠
面对市场上琳琅满目的0402灯珠产品，如何做出明智的选择？你需要综合考虑以下几个关键因素：
明确你的需求 ：
亮度要求 ：你的产品需要多亮的光？是作为微弱指示灯还是需要一定的照明效果？
颜色与色温 ：需要哪种颜色？白光是冷白、暖白还是中性白？
功耗预算 ：产品对电池续航有要求吗？选择低功耗的型号。
成本考量 ：预算是多少？不同品牌和性能的0402灯珠价格差异较大。
关注关键参数 ：
正向电压与电流 ：确保与你的驱动电路设计匹配。
发光强度/光通量 ：满足亮度需求。
ESD防护等级 ：高等级的ESD防护能减少生产和使用中的损坏风险。
考量品牌与可靠性 ：
选择知名品牌或有良好口碑的供应商。它们通常在产品一致性、可靠性和售后服务方面更有保障。
查看供应商提供的Datasheet和可靠性测试报告。
封装与焊接兼容性 ：
确保0402灯珠的封装尺寸与你的PCB焊盘设计兼容。
了解其推荐的焊接温度曲线，以便在SMT生产中顺利进行。
提升0402灯珠使用寿命的秘诀
虽然0402灯珠体积微小，但正确的操作和设计能极大延长其使用寿命并确保性能稳定。
精准的驱动电流控制 ：
LED是电流驱动器件，必须通过限流电阻或恒流驱动电路来控制流过灯珠的电流。
过大的电流是导致0402灯珠过早失效的主要原因。始终将电流控制在推荐的最大正向电流以下，并考虑留有一定余量。
为你的贴片式灯珠选择LED驱动电源时，务必考虑其输出稳定性。
良好的散热设计 ：
尽管0402灯珠功耗低，但在高密度集成或环境温度较高时，热量堆积仍可能影响其寿命和光衰。
确保灯珠焊接在有足够铜箔面积的PCB电路板上，利用铜箔进行散热。
如果可能，避免在密闭、高温的环境中长时间工作。
严格的ESD防护 ：
在生产、运输和组装过程中，静电是0402灯珠的隐形杀手。
操作人员应佩戴防静电手环，工作台面应铺设防静电垫，并确保设备接地良好。
使用具有ESD保护功能的元器件和工具。
正确的焊接工艺 ：
0402灯珠体积小，对焊接温度和时间非常敏感。
推荐使用回流焊工艺，并严格遵循供应商提供的焊接温度曲线。
避免手工焊接时烙铁头长时间接触灯珠或温度过高，这可能导致芯片损坏或封装变形。
防潮与存储 ：
SMD LED通常对湿气敏感。开封后应尽快使用，未使用的灯珠应重新密封并存放在干燥、低湿度的环境中。
潮湿的灯珠在回流焊过程中可能因内部水汽膨胀而导致“爆米花”效应，造成损坏。
常见疑问解答
0402灯珠的尺寸具体是多少？
它的英制尺寸是0.04英寸 x 0.02英寸，公制尺寸大约是1.0毫米 x 0.5毫米。这是一个非常小的封装。如何判断0402灯珠的正负极？
通常，0402灯珠在封装上会有绿色线、绿色点、缺角或“T”形标记来指示负极（阴极），另一端是正极（阳极）。在Datasheet中也会有明确的引脚定义。0402灯珠焊接时需要注意什么？
主要注意控制焊接温度和时间，避免过热。推荐使用回流焊，并严格按照制造商提供的温度曲线操作。手工焊接时，烙铁温度不宜过高，且应迅速完成。为什么有些0402灯珠亮度会衰减很快？
亮度衰减快通常与过电流驱动、散热不良、环境温度过高、ESD损伤或使用了劣质芯片有关。选择品质可靠的灯珠并注意正确使用是关键。0402灯珠可以用于户外吗？
0402灯珠本身不具备防水防尘能力，不适合直接用于户外。若需户外使用，必须将其封装在具备相应防护等级的模块或产品内部，以保护其免受湿气、灰尘和极端温度的影响。
掌握了0402灯珠的这些关键信息，相信您在未来的电子设计中将更加得心应手。选择合适的组件，为您的产品注入微小而强大的光芒。
