想要弄明白半导体灯珠封装3535和6868到底有什么不同，最直接的方法就是看它们的尺寸大小、能够承受的功率极限以及最适合的工作场景。3535封装以3.5毫米的小巧身材，成为了日常通用照明和植物补光领域的全能选手；相比之下，6868封装拥有6.8毫米的超大尺寸，专门为了应对10瓦以上的超大功率工业级需求而诞生。为了节约你的宝贵时间，请先看下面这张核心要点表，这也是在选型过程中大家最想知道的干货信息！
💡 核心要点速览表
| 对比项目 | 3535 封装灯珠 | 6868 封装灯珠 |
|---|---|---|

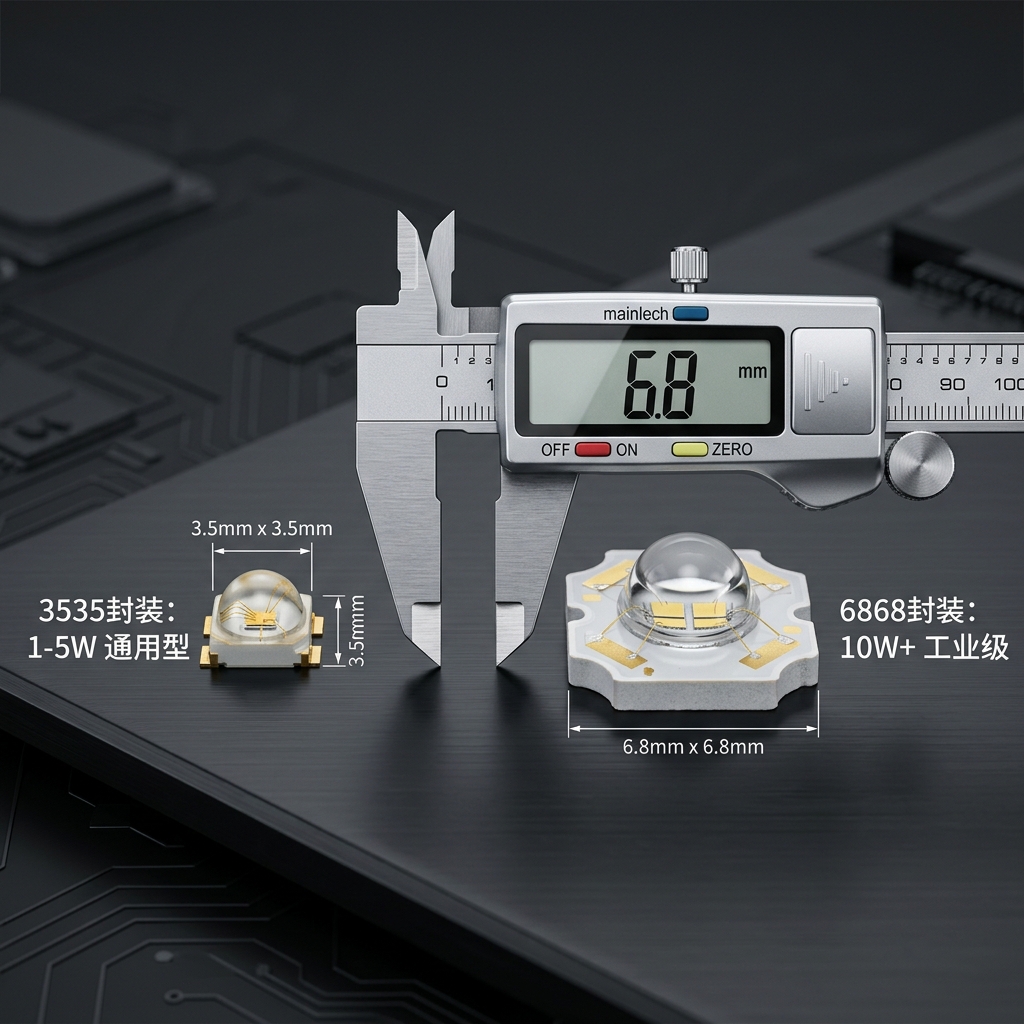

| 尺寸大小 | 3.5毫米 × 3.5毫米（小巧灵活） | 6.8毫米 × 6.8毫米（大块头） |
| 常见功率 | 1瓦 - 5瓦（中高功率） | 10瓦以上（超大功率） |
| 最擅长的事 | 商业照明、植物生长灯、汽车近光灯 | 工业紫外线(UV)固化、医疗杀菌消毒 |
| 一句话概括 | 通用照明领域的“全能小能手” | 工业特种光照领域的“大力士” |
行业专家指出： “无论最终选择哪种尺寸的半导体光源，底层的散热结构才是决定发光寿命的关键所在。采用高导热系数的陶瓷或纯铜基板，能够让灯珠在长时间高强度工作中始终保持稳定的光效输出。”
一、 什么是半导体灯珠封装3535？
1. 名字背后的物理尺寸奥秘
3535这个名字听起来像是一串复杂的工业密码，其实它的含义非常简单直白。它代表着这颗灯珠的物理长度和宽度刚好都是3.5毫米。想象一下，这个大小就跟一粒普通的大米差不多。虽然个头十分小巧，它里面却包含了极其复杂的半导体科技。这种精巧的体型设计，让它在电路板上排列的时候拥有极高的灵活性。工程师们可以把它们排成一条笔直的直线做成柔性灯条，也可以把它们密密麻麻地聚拢在一起，做成照亮整个房间的高亮度射灯。
2. 核心原材料深度拆解
要真正了解半导体灯珠封装3535，我们需要把它的内部结构剖开来仔细看看。一颗高品质的3535灯珠，通常由三个极其关键的基础部分组成。
最核心的部分就是中间那块微小的发光芯片。这就像是整颗灯珠的“心脏”，负责把流经的电能瞬间转化成明亮的光能。芯片的质量直接决定了光线的亮度和颜色的纯正度。
紧接着是承载这颗心脏的“小板凳”，也就是行业里常说的基板。大多数优秀的3535灯珠会优先使用氮化铝或氧化铝陶瓷基板。为什么要用陶瓷材料呢？因为陶瓷不仅绝缘性能极好，传导热量的速度也非常快。当发光芯片拼命工作产生高温时，陶瓷基板能像海绵吸水一样迅速把热量吸走并散发出去，防止灯珠因为过热而被烧坏。
连接发光心脏和外部电源的，是一根比人类头发丝还要细得多的纯金线。坚持使用99.99%纯度的黄金来拉丝，能保证微弱的电流在传输过程中畅通无阻，即使在不断热胀冷缩的恶劣环境下，纯金线也具备极强的韧性，不会轻易发生断裂。
3. 商业与生活中的广泛应用场景
由于半导体灯珠封装3535在1瓦到5瓦的功率区间内表现得极其出色，它顺理成章地成为了众多现代照明设备的首选光源。
在高端商业照明领域，商场里那些把橱窗里的衣服照得极其鲜艳逼真的轨道射灯，里面往往就藏着成矩阵排列的3535灯珠。它们发出的光线均匀且没有杂色，能够完美还原物品原本的色彩。
不仅如此，在现代化的农业大棚中，它也扮演着不可替代的重要角色。不同的植物在生长过程中需要吸收特定波长的光线，3535封装工艺可以轻松定制出纯粹的红光或者深蓝光。把这些不同颜色的灯珠组合成植物补光灯，就像是给大棚里的蔬菜和水果喂食了“光合作用营养品”，帮助它们长得更快、更健康。
二、 什么是半导体灯珠封装6868？
1. 专为超大功率而生的“大块头”
刚刚认识了体型小巧灵活的3535，我们再来仔细看看半导体灯珠封装6868。顾名思义，它的长和宽都达到了惊人的6.8毫米。如果把3535比作一辆轻巧的家用轿车，那么6868绝对算得上是灯珠界里的一辆“重型大卡车”。
之所以要把外壳做得这么大，完全是为了干“重活”。当工业生产中需要一盏能量极其集中的强光灯，或者需要极强的紫外线来完成瞬间干燥任务时，小尺寸的灯珠根本无法承受那么巨大的电流冲击。6868封装的内部空间足够宽敞，可以装下好几倍面积的超大发光芯片，轻松应对10瓦、20瓦甚至更高功率的极限挑战。

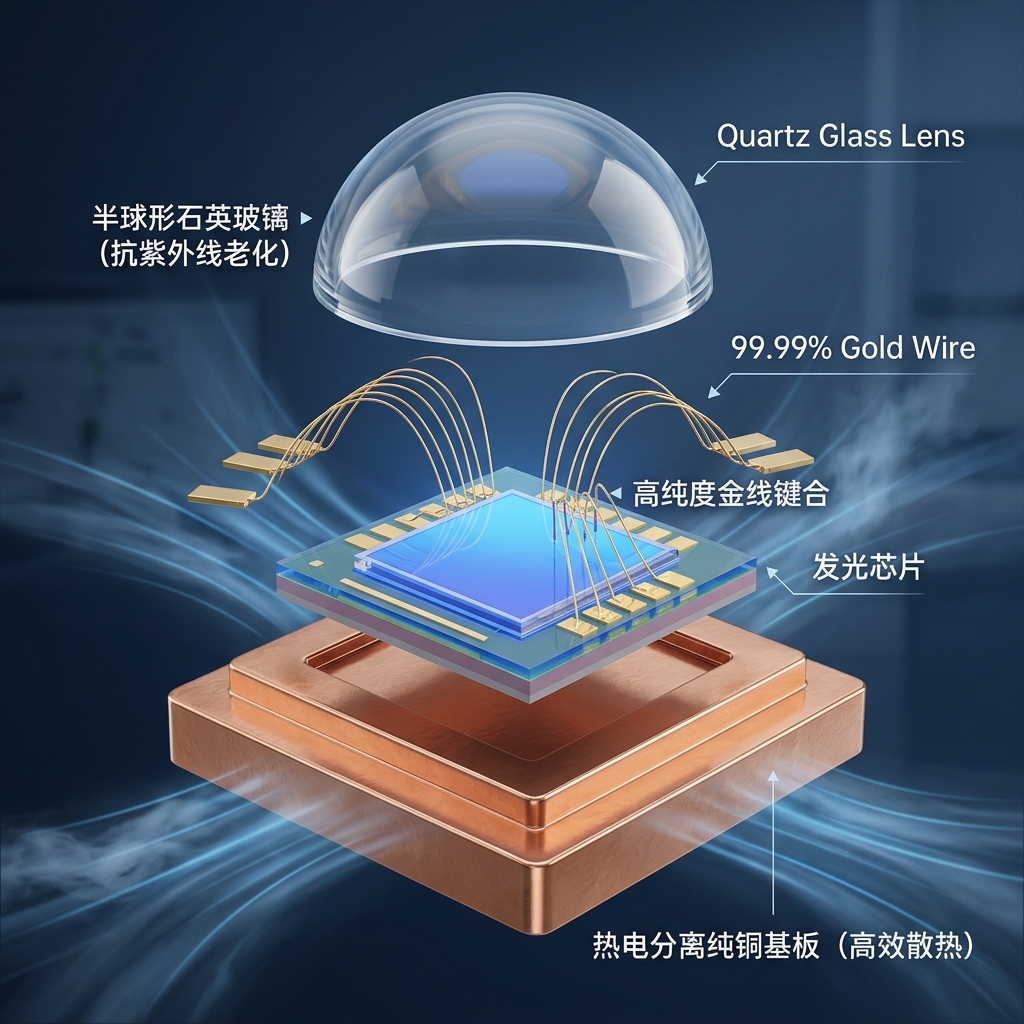

2. 强悍的内部结构与特种玻璃材料
既然是承担重任的大力士，它的内部装备自然也要进行全方位的升级。半导体灯珠封装6868在原材料的选择上，有着一套截然不同的严苛标准。
为了应对超大功率运行带来的巨大热量，它的基底往往会彻底抛弃陶瓷，升级为热电分离的纯铜基板。铜金属的导热能力比普通陶瓷还要强悍得多，这就好比给灯珠底部直接装上了一个超级导热管，确保芯片核心的热量能在毫秒级的时间内被传导出去。
在灯珠的最顶部，也就是光线最终射出来的地方，6868经常会抛弃常规的硅胶，转而使用高透光的石英玻璃透镜。很多工业用的6868灯珠是专门用来发出强烈紫外线的。普通的透明硅胶在强烈紫外线的长期烘烤下，很快就会发黄、变脆甚至开裂，而石英玻璃则完全不怕这种辐射。它能够始终保持清澈透明的状态，让高强度的光线毫无阻碍地穿透出去，直达工作表面。
3. 工业制造与特种医疗领域的杀手锏
这么强悍的半导体灯珠封装6868，平时在我们普通的家庭生活中是根本见不到的。它的主战场集中在各种极其专业的工业级设备和尖端医疗器械里。
比如在大型印刷厂或者精密电子组装厂，有一种非常核心的工艺叫做UV紫外线固化。只要用6868封装的紫外线灯珠对着刚刚涂好的特殊墨水或者工业胶水强力照射一下，这些液体在短短几秒钟内就能彻底发生化学反应并干透。这种极高的生产效率，是传统热烘烤技术完全无法比拟的。
在医疗卫生领域，医院里用来给精密手术器械进行深度消毒的强力杀菌箱，同样离不开它发出的UVC深紫外线。这种看不见的光线能够直接破坏细菌和病毒的DNA结构，起到瞬间杀灭的作用。可以说，6868封装是各种高难度、高强度光照任务背后的无名英雄。
三、 深度对比：半导体灯珠封装3535和6868选哪个？
1. 功率承载与发热量的直接较量
在着手挑选半导体光源的时候，最先需要明确的就是你的设备到底需要多大的发光功率。半导体灯珠封装3535是一个非常优秀的中高功率选手，平时维持在1瓦到5瓦的区间内运行是非常轻松惬意的。在这个功率下，它产生的热量相对温和且容易控制，普通的铝制散热器加上简单的空气对流就能完美应付。
相比之下，6868就像是一台性能怪兽，一启动基本就是10瓦起步，峰值甚至能冲到几十瓦。它在释放出刺眼强光的同时，产生的废热也是极其惊人的。如果你在项目设计中选择了6868，就必须为它配备非常专业的散热方案，比如高转速的散热风扇，甚至是复杂的微型水冷循环系统，否则灯珠会在几分钟内因为高温而彻底报废。
2. 光线特性与特殊波段的匹配度
这两种封装形式在发出光线的种类和用途上，也有着各自明显的偏好。3535封装非常擅长发出我们人眼能够直接看到的各种可见光。不管是家里客厅用的温馨暖白光、办公室用的明亮冷白光，还是舞台灯光设备上绚丽多彩的红绿蓝RGB混色光，它都能通过精确的荧光粉配比来完美呈现。
而6868封装则更多地被工程师们用来生产各种“看不见的光”。比如用于工业无损探伤和胶水固化的UVA紫外线，或者用于水处理消毒的UVC深紫外线。超大的芯片物理面积让它在发射这些特殊不可见波段时，能量更加集中，光束也更加纯粹。
3. 初期成本与长期维护的综合考量
仅仅从单颗灯珠的采购价格来看，6868因为内部堆砌了更多的贵重原材料（比如大面积的镀银纯铜基板和精密的石英玻璃透镜），它的价格自然要比常规的3535高出好几个量级。
不过，在设计大型工业固化设备时，使用少数几颗功率极大的6868灯珠，往往比密密麻麻地排满几百颗3535灯珠要划算得多。零件数量越少，意味着组装起来更省时省力，电路板的走线也更加简单。在设备长达几年的运行周期中，后期的故障排查和维护成本也会大幅度降低。这就需要你根据项目的实际预算、体积限制和使用场景来做全面的权衡。
四、 大家都爱问的问题 (People Also Ask)
1. 3535 和 6868 封装 LED 哪个更适合高功率应用？
毫无疑问，半导体灯珠封装6868是高功率应用场景下的最佳选择。就像一辆重型卡车天生就能装载更多货物一样，6868庞大的物理尺寸赋予了它极强的电流承载能力。它内部的铜基板散热面积是3535的好几倍，能够快速且源源不断地带走大电流产生的废热。在需要10瓦以上强光输出的紫外线固化机或者大型户外探照灯中，6868能够保持长时间稳定工作，而不会像小尺寸灯珠那样因为热量堆积而迅速烧毁。
2. 如何判断 6868 LED 的光效与寿命？
想要准确预判一颗6868灯珠到底能亮多久、光线够不够强，我们需要学会看懂几个核心的工程指标。你需要仔细查看厂家提供的详细规格书，重点关注“辐射功率（光通量）”和“光衰测试曲线”这两组数据。优质的半导体灯珠封装6868，在满负荷点亮一万小时之后，它的发光亮度依然能保持在初始亮度的百分之八十以上。观察它顶部使用的透镜材料也是个非常直观的好办法，采用高纯度石英玻璃透镜的灯珠，通常能够有效抵抗高强度紫外线带来的材质老化，整颗灯珠的寿命自然更加长久。
3. 3535 LED 封装的热管理如何优化？
别看3535个头小，如果热量排不出去，它一样会立刻罢工。优化的核心秘诀在于彻底打通热量散发的“高速公路”。在灯珠本身的材料选型上，采用高导热的氮化铝陶瓷基板是极为关键的第一步。在实际安装到电路板上时，必须使用高质量的导热硅脂或导热胶，让灯珠底部和铝基板紧紧贴合，中间绝对不能留有任何阻碍散热的空气缝隙。配合外部带有大面积散热鳍片的金属外壳，内部产生的热量就能像流水一样迅速传导到空气中，让灯珠始终保持在最舒适的温度区间内工作。
五、 为什么买灯珠要选恒彩电子？
1. 严苛至极的原材料筛选标准
深入了解了这么多底层的技术细节，你一定会发现，不管是半导体灯珠封装3535还是6868，真正决定最终发光品质的，往往是那些隐藏在内部、肉眼看不见的原材料。恒彩电子在物料采购和把控上有着近乎苛刻的行业标准。每一批进入无尘工厂的发光芯片，都要经过高倍电子显微镜的严格抽检，确保晶圆表面没有任何微小的划痕或裂纹。在极其关键的连接导线上，坚持使用纯度极高的黄金线进行键合，哪怕整体制造成本更高，也绝不使用容易在热胀冷缩中发生断裂的廉价合金线来凑数。
2. 微米级别的精密自动化封装工艺
把各种顶级的原材料完美组合在一起，需要极其精密的现代化制造工艺。在恒彩电子的万级无尘车间里，一排排全自动的固晶机和高速焊线机日夜不停地高速运转。这些先进的设备能在微米级别的超高精度下，把脆弱的发光芯片牢牢地固定在陶瓷或铜基板的正中央，并精准无误地焊接好每一根负责导电的金线。这种高度自动化的生产方式，彻底排除了人为手工操作可能带来的细微误差，让每一批次出厂的灯珠都具备高度一致的光学表现。
3. 模拟极端环境的可靠性老化测试
每一颗灯珠在装箱离开工厂之前，都必须经历一系列严酷的“生存考验”。它们会被放进高温高湿的工业烤箱里进行连续数百小时的极限烘烤，还要在极冷和极热的冷热冲击试验箱中来回快速切换，以此来测试封装材料抗热胀冷缩的物理能力。只有挺过这些极限挑战，各项光电参数依然保持稳定的灯珠，才能最终被贴上合格的标签送到客户的手中。正是这种对产品品质的极致追求，保障了各类照明设备在复杂环境下的长效运行。
回过头看，无论是小巧灵活、应用广泛的3535，还是强悍有力、专攻特种照明的6868，只要根据实际的项目需求选对了适合的型号，并搭配上优质的底层原材料与科学的热管理设计，它们都能在各自的岗位上发挥出最大的发光价值。希望这篇文章里详尽的拆解分析和对比思路对你有用。
