在工业级光学设计或高端照明工程中，工程师们常面临一个令人头疼的物理瓶颈：同等能耗下，绿光的亮度往往衰减极快，且极易出现色彩漂移。
要彻底解决这一能耗与光衰痛点，核心在于摸透绿LED灯材料的底层逻辑。通过对氮化镓（GaN）与铟镓氮（InGaN）这两种核心半导体材料的精准调控，目前顶尖产线已将绿光的外量子效率（EQE）拉升至37%。本文将剥离晦涩的实验室术语，直击这些核心材料的物理特性与应用突破。
什么是绿LED灯材料？拆解核心发光成分

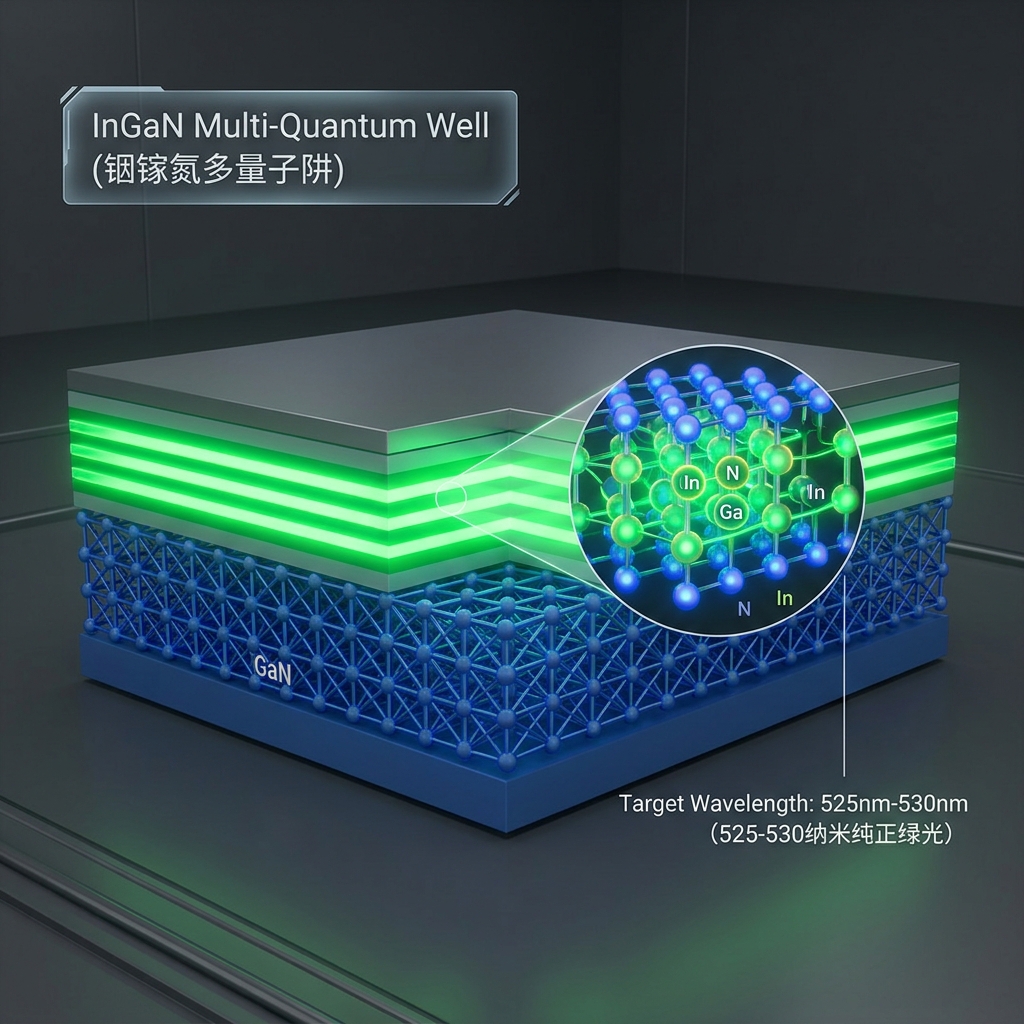

绿光LED并非简单的一块发光塑料，它的本质是一个极其精密的半导体能量转换器。其发光核心是一个被称为“多量子阱（MQW）”的微观区域，由以下两种核心材料构建：
坚固的骨架：氮化镓（GaN）
氮化镓（GaN）是整个发光材料的基础地基。它具有极高的物理稳定性与耐高温特性，就像一栋摩天大楼的超强钢筋骨架。没有这个能承受极高电流冲击的晶格结构，后续的发光寿命就无从谈起。
神奇的发光层：铟镓氮（InGaN）
光有骨架无法发光，必须向氮化镓中精准掺入“铟（In）”元素，形成全新的合金——铟镓氮（InGaN）。这是真正负责释放光子的地方。通过极其微小地调整“铟”的浓度，就能像调色板一样精准控制光波长，使其发出纯正的绿光。
核心物理参数与材料构成速查
为了直观展现发光原理，以下是绿光LED核心半导体材料的物理参数对比：
| 核心材料名称 | 典型带隙能量 (eV) | 对应发光波长 (nm) | 在LED微观结构中的核心作用 |
|---|---|---|---|
| GaN (氮化镓) | 约 3.4 | ~365 nm (偏紫外光) | 基础晶格材料，提供极佳的散热与结构支撑 |
| InGaN (铟镓氮) | 0.7 - 3.4 | 450 - 570 nm (蓝至绿光) | 核心发光层，通过调控铟比例决定绿光纯度 |
| AlGaN (铝镓氮) | > 3.4 | 深紫外光域 | 电子阻挡层，防止电流溢出，减少电能浪费 |
场景实战：工业机器视觉中的波长漂移危机
在实际的高精尖应用中，材料的微观缺陷往往会被无限放大。
设备工程师常面临的梦魇：在高速运作的AOI（自动光学检测）流水线上，极微小的PCB板划痕需要极高对比度的纯正绿光来捕捉。但普通绿光LED在连续工作发热后，内部晶格膨胀，会出现严重的波长漂移（Color Shift），导致工业相机频频误判，整条产线被迫停机校准。
此时，破局的核心在于铟镓氮（InGaN）材料的晶格匹配度。顶级的材料制造工艺会在极高温下，通过气相沉积技术让“大个子”的铟原子完美嵌入氮化镓晶格中。这种极低缺陷率的绿LED灯材料能将热量转化为光能的效率最大化，确保在连续高强度电流冲击下，发光波长死死锁定在 525nm-530nm 区间，彻底消灭光斑色差。
行业痛点：“绿缺口”难题与2026年技术突破
在半导体照明领域，制造蓝光和红光相对容易，但绿光的发光效率长期处于低谷，业内称之为“绿缺口（Green Gap）”。
晶格应变引发的内部损耗

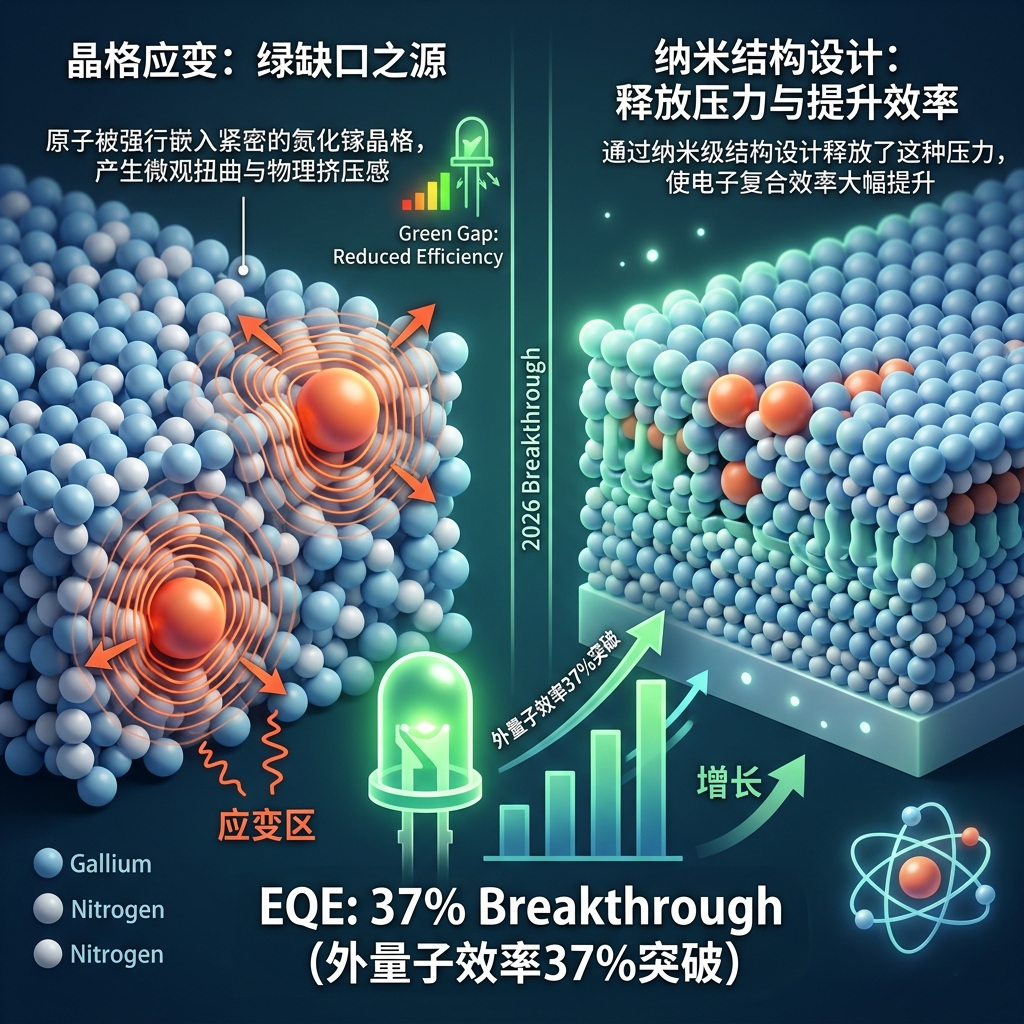

由于铟原子体积庞大，强行将其塞入微小的氮化镓晶格中，会产生巨大的物理挤压感，即晶格应变（Lattice Strain）。这种极高的内部压力会导致微观结构扭曲，使得注入的电子迷失方向，无法顺利结合释放光子。最终结果是：耗电量极大，但绿光依然暗淡。
突破物理极限的EQE拉升
截至2026年，材料科学迎来了关键转折。通过极高精度的纳米级结构设计，研究人员有效释放了材料内部的压电极化效应。目前，第一梯队的绿光LED外量子效率（EQE）已稳定突破 30% - 37%。这意味着同样的电量，如今的绿光亮度相较五年前提升了近一倍，且热损耗断崖式下降。
场景实战：极端户外照明的封装材料考验
解决完芯片内部发光问题后，外部封装材料的抗压性同样决定了灯珠的生死。
户外亮化工程的致命隐患：沿海大桥的景观照明常年暴露在高盐雾与暴晒下。许多灯具不到半年就出现严重光衰。剖开后发现并非发光芯片损坏，而是劣质封装材料抵挡不住热应力与水汽侵蚀，导致内部微短路。
高品质的光源必须依靠顶级的外部辅助材料来续命。专业的解决方案要求在发光晶体外部，采用透光率超98%的高耐候硅胶进行严密包裹，彻底隔绝氧气与游离态水分子。同时，必须配合99.99%纯金导线与紫铜镀银支架。采用此类严苛工业标准的恒彩电子等专业产线，正是通过这种高导热封装材料的组合，将工作热量瞬间导出，斩断了水汽侵入路径，使设备在恶劣环境下的无故障运行时间延长数倍。
绿色LED材料的未来前沿趋势
随着微观探测技术的升级，未来的绿光材料正在向更微观、更立体的维度进化：
- 半极面生长技术：打破传统的平面晶体生长模式，采用斜面培育法。这能极大缓解“晶格应变”带来的内部拥挤压力，让铟原子排列更舒展，进一步推高发光效率。
- 纳米柱阵列结构：将发光材料雕刻成微观的“纳米原始森林”。这种结构不仅能彻底释放内部应力，还能引导光线更集中地射出，大幅提升出光率。
- 量子点（Quantum Dots）技术：利用比头发丝细数万倍的半导体颗粒，通过改变颗粒直径来精准锁定发光颜色，这有望彻底颠覆传统的合金发光体系。
核心疑难点深度解析 (FAQ)
1. 制造绿光的核心底层材料究竟是什么？
制造绿光最底层的基石是氮化镓（GaN），它提供稳固的晶格骨架；而真正负责发光的关键层是掺入铟元素后形成的铟镓氮（InGaN）合金。两者结合构成了多量子阱发光区。
2. 为什么绿光效率总是比蓝光或红光低？
这是微观物理的妥协。为了发出纯正绿光，必须提高铟的浓度。但巨大的铟原子会撑大原有的微小晶格，产生极强的“晶格应变力”。这种压力会导致电子复合效率骤降，产生大量无用的热能，即行业著名的“绿缺口”现象。
3. 高品质绿光LED材料主要应用于哪些领域？
凭借极高的波长稳定性和抗光衰能力，高品质绿光材料广泛应用于工业机器视觉检测（提供高对比度无频闪光源）、高阶医疗内窥镜照明、以及常年经受极端天气的城市级商业亮化工程。
4. 调控绿光波长的秘密武器是什么？
秘密武器在于对铟（In）浓度的极致微观调控。在极高温的气相沉积反应炉内，通过精准控制前驱体气体的流量，改变铟镓氮合金中铟的占比。铟浓度越高，发光波长越长，光色越偏向深绿。
5. 如何评估绿LED材料的散热可靠性？
核心在于审查封装材料的导热系数（Thermal Conductivity）。高可靠性材料必须配备纯铜或高导热陶瓷基板，结合高纯度金线。热阻（Rth）数据越低，证明该材料将芯片热量传导至外部的能力越强，长期工作时光衰越小。
6. 不同封装材料对绿光的发光角度有何影响？
外部包裹的硅胶透镜形状与折射率直接决定了光束角。扁平的SMD贴片材料通常呈现120度泛光，适合大面积洗墙或背光；而采用半球形高透光硅胶或环氧树脂封装的直插式灯珠，则能将绿光聚拢至15-30度，实现超远距离的精准投射。
