如果你正卡在幻彩RGB灯带6线接法，最容易出错的不是手不够稳，而是把模拟6线灯带和带DIN的数字灯带混为一谈。先记住两个结论：DIN接控制器的数据输出线；FIN不是统一标准端子，必须先看丝印和说明书。
先看结论：6线灯带、DIN、FIN分别怎么判断
很多用户第一次拆开灯槽或维修旧灯带时，看到一排焊点和几根线，最先冒出来的问题往往不是“怎么接”，而是“这到底是哪一类灯带”。
6根线，不一定是普通RGB；看到DIN，也绝不能当电源线接。
可以先用下面这张速查表判断：
| 问题 | 直接答案 | 关键提醒 |
|---|---|---|
| 换彩RGB灯带6线接法怎么接？ | 常见为 V+、R、G、B、WW、CW 接到对应控制器端口 | 多数属于 RGBCCT灯带 |
| DIN接什么线？ | 接控制器DATA数据输出线 | DIN是信号线，不是电源线 |
| FIN接什么线？ | 不能直接下结论 | 先看丝印、箭头、说明书 |
| 6线灯带能接4线RGB控制器吗？ | 一般不建议 | 缺少 WW/CW 通道 |
| 接错会怎样？ | 轻则不亮、乱闪，重则损坏灯带或控制器 | 上电前必须复核 |
什么是换彩RGB灯带6线接法
大多数人说的“6线换彩RGB灯带”，实际并不是传统4线RGB，而是RGBCCT结构。它在R、G、B三路彩色通道之外，又加入了WW（暖白）和CW（冷白）两路白光通道。
这也是为什么同样叫“会变色灯带”，有的只要4线，有的却要6线。
常见6线定义
如果灯带焊盘或引线旁边标的是下面这些字符，通常就是模拟6线灯带：
- V+：公共正极
- R：红色通道
- G：绿色通道
- B：蓝色通道
- WW：暖白通道
- CW：冷白通道
这种结构常见于家装灯槽、柜体氛围灯、展柜照明、酒店软装照明。优点是既能做彩色氛围，也能提供更自然的白光照明。
为什么6线不是“更复杂”，而是“功能更多”
普通4线RGB只能通过三原色混出接近白光的效果，但这种白光在日常照明里通常不够自然。加入WW/CW之后，灯带可以做双色温调节，在生活场景里更实用。
例如：
- 晚上客厅氛围模式，用RGB彩光
- 日常照明模式，用暖白或冷白
- 展示柜布光时，按陈列物材质切换色温
换彩RGB灯带6线接法标准说明
如果你的灯带确认是V+、R、G、B、WW、CW这类定义，那么接法通常如下。
6根线分别接哪里
| 灯带标识 | 应接位置 | 作用 |
|---|---|---|
| V+ | 电源正极或控制器公共正极 | 主供电 |
| R | 控制器R端 | 红光控制 |
| G | 控制器G端 | 绿光控制 |
| B | 控制器B端 | 蓝光控制 |
| WW | 控制器暖白端 | 暖白输出 |
| CW | 控制器冷白端 | 冷白输出 |

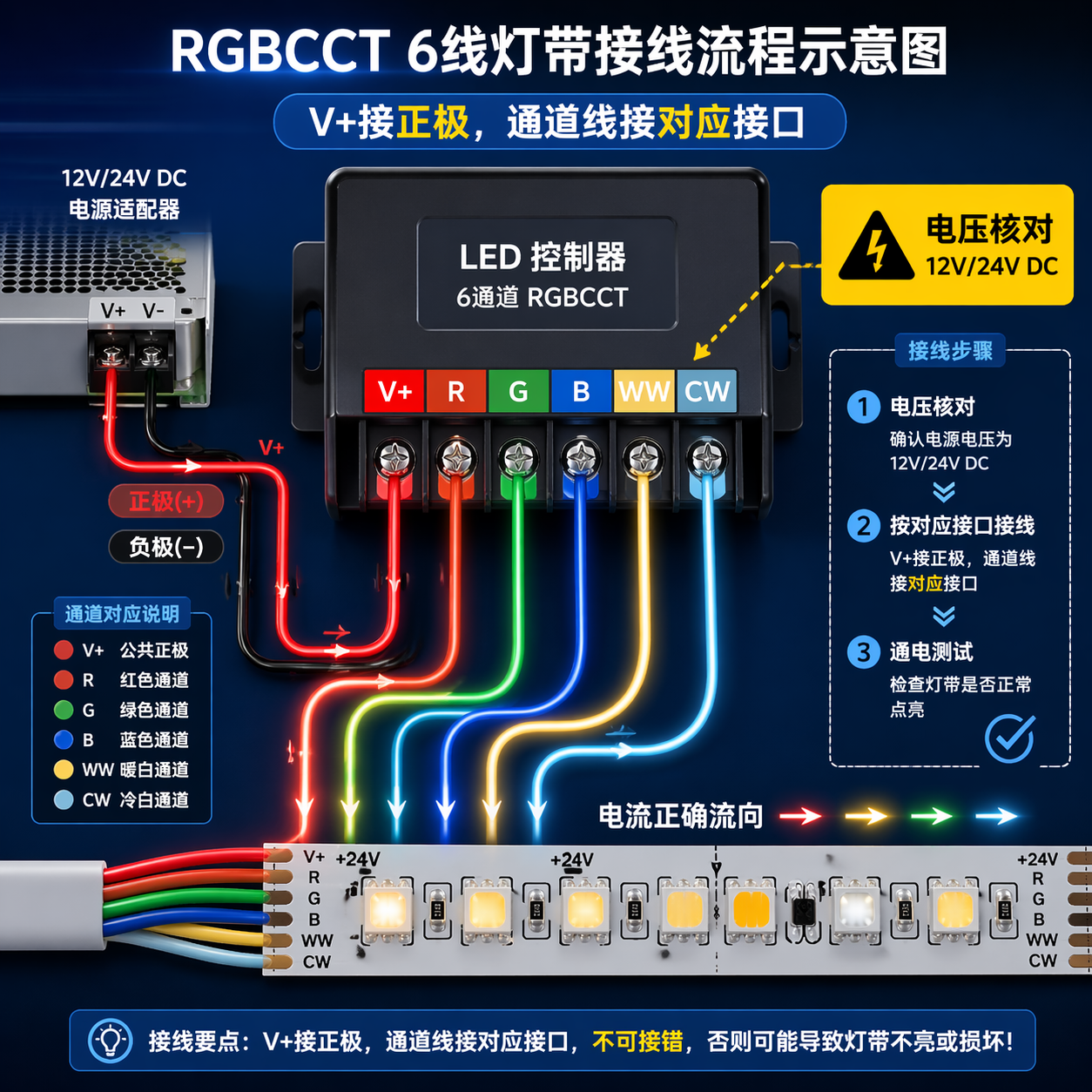

正确接线步骤
- 先确认灯带工作电压，常见是 12V 或 24V。
- 确认控制器支持RGB+CCT输出，而不是普通RGB控制器。
- 将 V+ 接到控制器的公共正极。
- 将 R/G/B 接到对应颜色通道。
- 将 WW/CW 接到对应白光通道。
- 上电前再次检查极性、线序、电压是否一致。
6线灯带不是6个电源，而是1个匹配电源 + 1个匹配控制器 + 多个功能通道。
一个高频现场场景：旧灯带更换为什么总接错
最常见的情况，是家里灯槽原本装着一条旧灯带，坏了以后直接买“同样6线”的新灯带替换。结果通电后出现白光不亮、颜色反了、遥控失灵。
问题通常不在灯带坏，而在于旧系统可能是RGBCCT，新买的却未必是同一端子定义；或者控制器只有4通道RGB输出，根本带不起WW/CW。
这类更换时，最稳妥的做法不是先剪线，而是先核对：
- 原灯带电压：12V还是24V
- 原控制器端子定义
- 新灯带焊盘标识是否一致
- 是否需要RGB+CCT控制器
在维修现场，这一步往往能减少80%以上的误接返工。
DIN接什么线
DIN = Data In，也就是数据输入端。它接的不是电源，而是控制器的数据输出线 DATA。
DIN的标准接法
如果你看到灯带或模组上有 DIN 标识，通常应这样理解：
- DIN → 接控制器的DATA输出
- GND → 接电源负极，并与控制器共地
- V+ → 接匹配电压的电源正极
有些产品还会出现：
- DOUT：数据输出，接下一段灯带的 DIN
- CLK：时钟线，用于双线数字控制
DIN绝对不能接什么
下面这几种误接，在实际安装中非常常见：
- 把 DIN接到V+
- 把 DIN接到GND
- 把 DIN接到R/G/B输出口
这样接的结果通常是：
- 灯带完全不亮
- 通电后乱闪、乱色
- 局部芯片损坏
DIN负责“收命令”，不是“供电”。
一个典型场景：灯带有电但完全不受控
工程安装里很常见的一种故障是：电源指示正常，灯带也有微亮反应，但控制器切换颜色、跑马、追逐时完全无效。
这时优先检查三件事：
- DIN是不是接到了DATA输出端
- 控制器和灯带是否共地
- 信号方向有没有接反
尤其是带箭头的数字灯带，箭头通常表示数据流向。如果从DOUT端反向喂信号，灯带大概率不会正常工作。
FIN接什么线
和DIN不同，FIN并不是行业统一的标准缩写。所以看到FIN时，最安全的答案不是“接某根线”，而是：先确认这是不是厂商自定义端子。
为什么FIN最容易让人误判
现场维修时，PCB丝印常常很小，灯带又装在灯槽、柜体、铝槽里，光线差、角度窄，DIN和FIN非常容易看错。再加上不同厂家命名方式不同，FIN可能代表：
- 某种功能输入端
- 同步或触发端
- 自定义接口
- 甚至只是把 DIN 看花了
看到FIN时，正确判断顺序
1. 先看周围还有哪些标识
如果旁边同时有这些字符：
- V+ / VCC
- GND
- DIN / DOUT
- CLK
那就说明这是一套完整接口体系，FIN很可能不是普通数据输入端。
2. 再看PCB箭头方向
如果板面有明显箭头，而FIN所在位置与数据流逻辑对不上，就更不能把它当DIN来接。
3. 最后看说明书或接口图
这是最可靠的方式。因为同样叫FIN，不同产品含义可能完全不同。
FIN不能凭经验硬接，必须先核对定义。
一个真实高频场景：维修人员为什么最怕“看着像DIN”
在商场柜台、背景墙灯槽、展厅线性照明里，维修往往追求快。有人看到焊盘上的字母，凭经验把FIN当DIN接上控制器数据线，结果上电后整段灯带不亮或乱闪。
这种问题最麻烦的地方在于：它表面像“控制器坏了”，实际却是端子定义判断错误。如果继续反复上电测试，还可能让控制板承受错误信号。
这时最稳的方法反而很简单：
- 先停电
- 拍清正反面丝印
- 记录型号与电压
- 对照接口图再决定是否接线

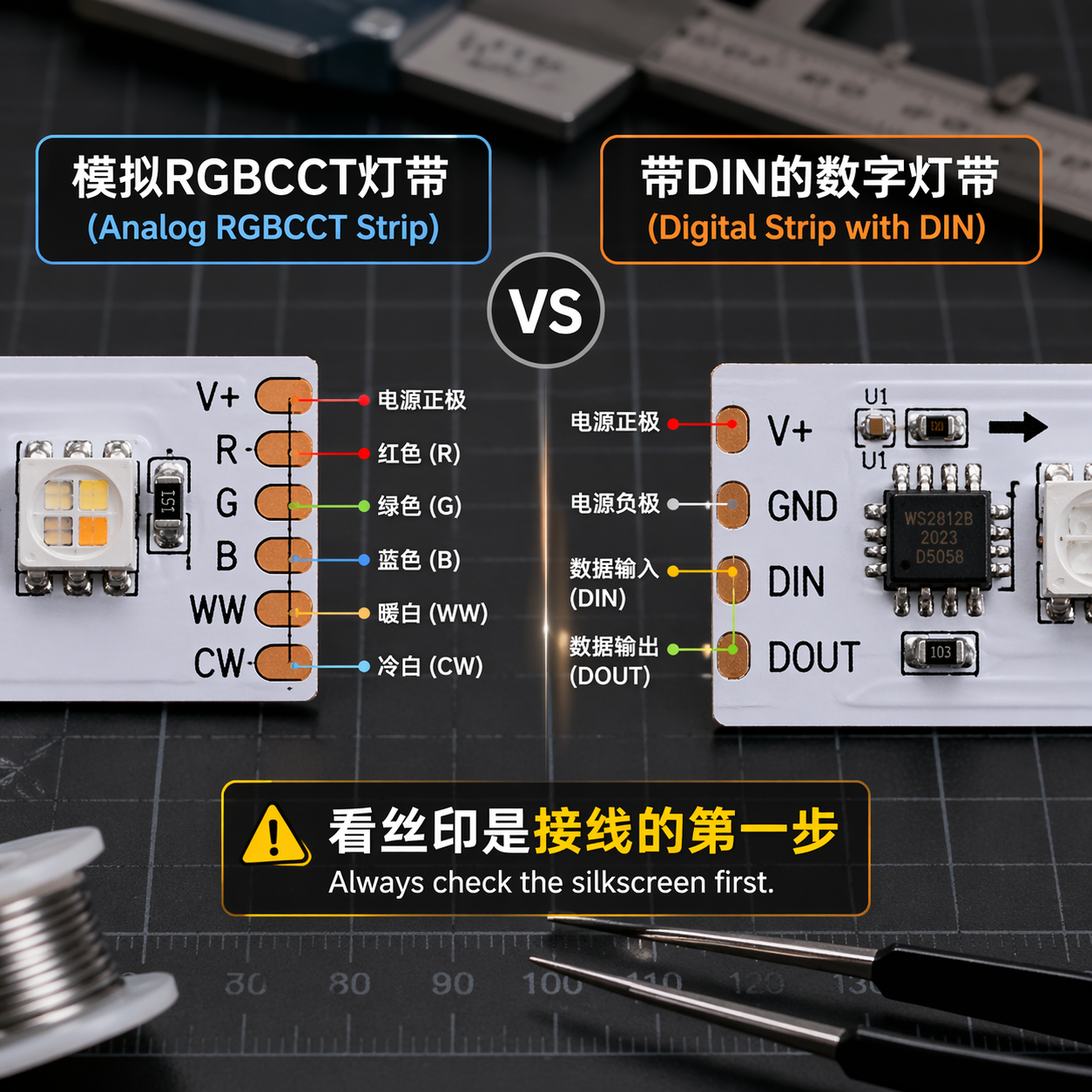

怎么快速判断你手上的是模拟6线灯带，还是数字灯带
很多接线事故，本质上都是类型判断错误。下面这个对照很实用。
| 判断点 | 模拟6线RGBCCT灯带 | 数字灯带 |
|---|---|---|
| 常见端子 | V+、R、G、B、WW、CW | V+、GND、DIN、DOUT/CLK |
| 控制方式 | 通道调光 | 数据信号控制 |
| 是否支持单点控制 | 一般不支持 | 支持 |
| 是否常见箭头 | 不一定 | 常见 |
| 常见故障 | 通道接反、控制器不匹配 | DIN误接、方向反、未共地 |
一眼判断法
看到R/G/B/WW/CW
通常就是模拟6线灯带。整段灯带一般会同步变色、同步变亮。
看到DIN/DOUT/CLK
通常就是数字灯带。这类灯带常用于流水、跑马、追逐、像素点控。
看到箭头
大概率要关注数据方向，尤其是数字灯带。
接错后会出现哪些问题
接线不当时，用户最常遇到的不是“完全没反应”，而是一些看似零碎、其实很典型的故障。
灯带不亮
优先检查：
- 电压是否匹配：12V灯带不能接24V电源
- V+和GND是否接反
- 控制器类型是否匹配
- 电源功率是否足够
颜色不对
常见原因：
- R/G/B接反
- WW/CW接反
- 控制器输出顺序与灯带定义不一致
灯带乱闪或不受控
如果是数字灯带，重点排查：
- DIN接错
- 没有共地
- 箭头方向接反
- 信号线过长，造成衰减或干扰
前面亮，后面暗
这类问题多见于长距离安装，尤其是展厅、吊顶灯槽、柜台长条照明。
常见原因包括：
- 压降过大
- 单端供电距离太长
- 电源余量不足
实际项目里，长度较长时通常会采用双端供电或多点补电，这样亮度会更稳定。合理布线后，末端亮度不一致问题通常能明显改善。
控制器和电源怎么配
接线正确只是第一步，系统是否稳定，还取决于控制器和电源是否匹配。
模拟6线灯带选什么控制器
如果灯带是 V+、R、G、B、WW、CW，应选：
- RGB+CCT控制器
普通4线RGB控制器无法完整控制WW/CW两路白光。
带DIN的数字灯带选什么控制器
如果灯带有 DIN，则应选：
- 支持对应协议的像素控制器
例如常见的数字控制体系会涉及不同芯片协议，控制器必须兼容对应的数据方式。
电源功率怎么估算
最常用的计算方式是：
电源功率 ≥ 灯带每米功率 × 总长度 × 1.2
例如：
- 灯带：24V
- 每米功率：20W
- 长度：5米
则总功率约为：
20 × 5 = 100W
建议电源至少选择：
120W以上
这样能留出大约20%余量，在连续工作时更稳定。
常见问题 FAQ
1. RGB灯带为什么会有6根线？
因为很多所谓RGB 6线灯带，实际是RGBCCT灯带，除了R/G/B，还多了WW/CW两路白光通道。
2. 6线灯带一定是RGBCCT吗？
不一定，但如果端子明确写着V+、R、G、B、WW、CW，大概率就是。
3. DIN接什么线？
DIN接控制器的数据输出线DATA。 它是信号输入端，不是电源线。
4. FIN接什么线？
FIN没有统一标准定义。 先看丝印、接口图、说明书，不要直接按DIN处理。
5. 6线灯带能接4线RGB控制器吗？
一般不行。因为4线RGB控制器缺少WW/CW通道，功能不完整，甚至无法正常工作。
6. 灯带有电但不受控，是不是DIN接错了？
有可能。数字灯带如果DIN接错、未共地、方向反了，都会出现有电但不受控的情况。
7. WW和CW接反会怎样？
灯带通常还能亮，但暖白和冷白控制会颠倒，调色温时表现异常。
8. 12V灯带能接24V电源吗？
不能。错误电压可能导致异常发热、灯带损坏，甚至烧坏控制器。
9. 数字灯带一定要共地吗？
大多数情况下需要。共地能保证数据信号参考稳定，减少乱闪和失控。
10. 灯带上的箭头是什么意思？
箭头通常表示数据或电流方向。对数字灯带来说，通常意味着要从正确的输入方向送入信号。
11. 更换旧灯带时，为什么线数一样却不能直接替换？
因为线数相同不代表端子定义、控制方式、电压也相同。替换前必须核对这三项。
12. 长距离安装为什么末端更暗？
这通常是压降造成的。长度越长、电流越大，末端电压越低，亮度就越不稳定。
处理幻彩RGB灯带6线接法，核心不是记住几根线，而是先分清系统类型：
- V+、R、G、B、WW、CW：按模拟RGBCCT思路接
- DIN：接控制器数据输出线
- FIN：先核对定义，再决定是否接线
只要先把这三件事判断对，后面的接线、选控制器、排故都会简单很多。像恒彩电子这类长期做LED光源与RGB应用配套的供应体系，在项目实践中反复强调的也正是这一点：先确认接口定义，再上电测试。
