接完一杯水，净水器面板的蓝灯突然变成刺眼的红光狂闪——这是滤芯彻底报废，还是主板发生了短路？盲目呼叫售后往往会产生高昂的上门费。要精准定位故障，核心在于看懂净水器批示灯变色电路图解。主板上的MCU微控制器正通过毫秒级的电平转换，向你传递最真实的机器运转状态与水质安全警告。
场景重现：刚换完滤芯，为何红灯依然闪烁？
深夜，你刚刚花了几百元换上全新的RO反渗透滤芯，满心欢喜地插上电源，却发现面板上的红灯依然在急促闪烁，甚至伴随滴滴的蜂鸣报警声。
这种“换芯不认芯”的信任危机，是90%以上的净水器用户都会遇到的高频痛点。
从电路设计的底层逻辑来看，这并非机器损坏。主控板的非易失性存储器（EEPROM）在断电期间依然保留着上一代滤芯的流量消耗数据。此时，单纯的物理更换无法改变电路板输出的高电平报警信号。

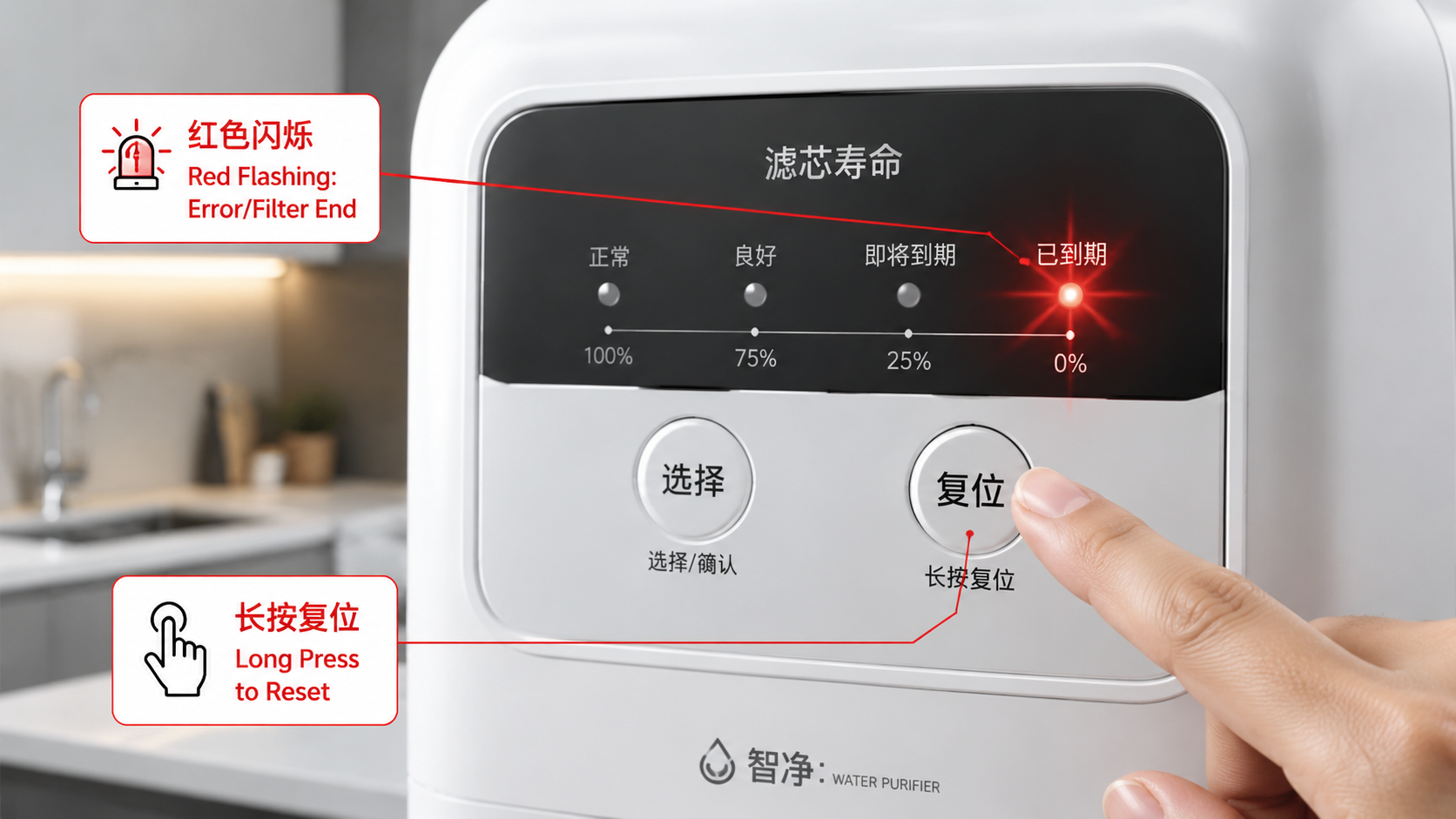

极速解决方案：你必须对电路进行硬复位（Hard Reset）。通常需要长按面板上的“复位/选择”键3-5秒。此时，微控制器（MCU）会强制将内部流量计数器清零，并立刻切断连接红色LED通道的晶体管供电，重新导通蓝色LED通道。红灯瞬间熄灭，蓝灯恢复常亮，警报彻底解除。
净水器批示灯变色电路图解：拆解主控板的“决策神经”
指示灯的色彩切换绝非随机，而是依赖于一个高度协同的闭环电子网络。以下是核心元器件的工业级运作规范：
- 微控制器（MCU）：作为超级大脑，它通过TDS探针实时比对水质电导率。当纯水TDS值超过50ppm的行业警戒线时，MCU会瞬间输出变色指令。
- 驱动晶体管：接收到MCU的微弱信号后，它作为智能开关，将高达20mA的标准工作电流精准推送到对应的色彩通道。
- 限流电阻：严格约束电流流速。若无此元件，瞬间浪涌电流会直接击穿发光芯片的PN结，导致灯珠永久性死灯。
- 多色LED封装体：高标准的厨房电器通常采用RGB三色共阳/共阴极设计。为了抵抗厨下极高的相对湿度，优质光源内部会采用99.99%纯金线进行电气连接，确保信号传导零延迟。
指示灯状态速查表：三秒评估水质健康指数
| 视觉反馈 | 物理电路状态 | 机器真实诉求 | 执行动作建议 |
|---|---|---|---|
| 蓝光/绿光（常亮） | 蓝色LED通道持续导通 | 水质达标（TDS<50），制水完成 | 正常接水直饮 |
| 蓝光/绿光（缓慢呼吸） | MCU输出PWM脉宽调制信号 | 高压泵正在加压制水 | 正常现象，等待水箱蓄满 |
| 黄光/橙光（常闪） | 黄色通道获取50%占空比电流 | 滤芯寿命剩余不足10% | 提前采购对应型号的过滤耗材 |
| 红光（急促闪烁） | 红色通道全功率导通且高频通断 | 滤芯彻底堵塞或水压探针异常 | 立即停用，更换耗材或排查水压 |
进阶排查：指示灯亮度衰减与无规律乱闪的硬件级原因
用了两年的净水器，指示灯的颜色开始变得浑浊，原本清澈的蓝光变成了黯淡的紫光，甚至在夜间无规律地微弱闪烁，让人心生不安。
很多用户误以为这是主板报废的先兆，但实际上，这是典型的劣质发光元件在高温高湿环境下的“不可逆光衰”与漏电现象。
厨下环境长期处于潮湿状态，且伴随偶尔的冷凝水滴落。如果发光组件的封装硅胶抗渗透性差，水汽会迅速侵蚀内部的合金导线，导致漏电流（Leakage Current）激增，从而引发异常微闪甚至色彩串扰。
在高端家电制造领域，为了彻底解决这一痛点，工程师通常会指定采用工业级标准的元器件。例如恒彩电子这类专业级方案供应商，其出品的LED组件标配高导热镀银铜支架与抗紫外线高透硅胶。这种极度抗潮湿的用料，能确保在成千上万次的电流冲击与极端湿度下，色彩显示依然精准无误。工业级光源的介入，是确保每一次水质预警都准确触达用户的核心保障。
常见问题解答（FAQ）
Q1：净水器指示灯完全不亮，是主板烧毁了吗？
答： 不一定。首先排查24V电源适配器是否输出正常电压。如果外部供电正常但面板全黑，极有可能是连接显示面板与主板的排线（FPC）插接松动或金手指氧化。重新插拔并擦拭触点，往往能迅速恢复通电。
Q2：怎么判断是电路坏了，还是真的该换滤芯了？
答： 尝试执行物理复位。如果长按复位键后，红灯依然常亮且机器拒绝启动，结合净水器批示灯变色电路图解分析，这通常是高低压开关短路或底层线路板受潮导致的硬件级误报，而非单纯的滤芯寿命耗尽。
Q3：为什么更换了新滤芯并复位，水质依然亮黄灯？
答： 这通常是因为内部TDS探针表面附着了钙镁离子水垢，导致电导率测量失真，向MCU传递了错误的高压电平。建议在断电状态下，拆下TDS探针用白醋浸泡清洗，恢复其探测灵敏度后，黄灯预警即可自动消除。
Q4：能自己动手修改电路，让红灯永远不亮吗？
答： 绝对禁止。指示灯电路与机器内部水泵的继电器控制回路存在深度联动保护。强行剪断红色LED通道或短接引脚，会导致微控制器逻辑混乱，极易引发水泵无水空转干烧，甚至造成严重的厨房漏水事故。
