RGB背光驱动电路并不只是“把灯点亮”这么简单。很多显示、按键和氛围光项目出现颜色偏差、亮度不均、闪烁、发热，根源往往都在驱动方案选择不当，而不是LED本身。
什么是RGB背光驱动电路
RGB背光驱动电路，是指为红、绿、蓝三色LED背光源提供电流控制、亮度调节与混色管理的电子电路。它的核心任务，不是单纯供电，而是让三路LED在稳定电流、合适电压、可控调光的条件下工作，从而输出目标颜色和亮度。
在实际产品中，这类电路常见于：
- LCD显示屏背光
- 机械按键与面板指示灯
- 车载中控与氛围照明
- 医疗设备人机界面
- 家电控制面板与工业仪表
如果驱动电路设计不合理，即使LED参数一致，最终也可能出现白光发青、低亮度闪烁、批次间颜色不统一等问题。

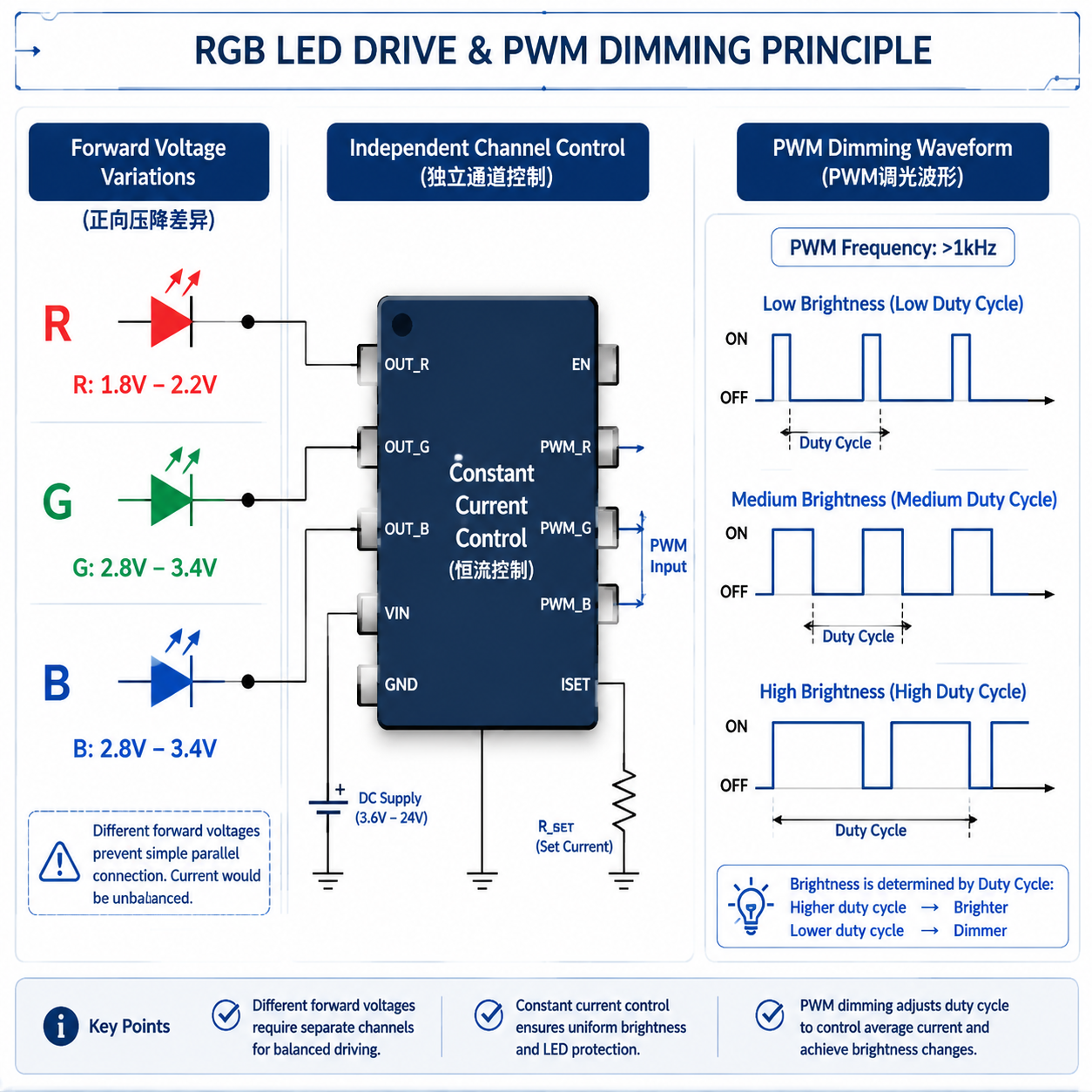

RGB背光驱动电路的工作原理
RGB背光的本质，是通过调节红光（R）、绿光（G）、蓝光（B）三路LED的发光强度，实现不同颜色的混合输出。
三路独立驱动
标准RGB背光通常包含三条独立通道：
- R通道
- G通道
- B通道
每一路都需要单独控制电流，因为不同颜色LED的正向压降与光效并不相同。常见参考值如下：
- 红色LED正向压降：约 1.8V–2.2V
- 绿色LED正向压降：约 2.8V–3.4V
- 蓝色LED正向压降：约 2.8V–3.4V
这意味着，同样的供电条件下，如果只用简单限流电阻处理，三色亮度很难长期保持一致。
两种主流调光方式
1. PWM调光
PWM（脉宽调制）是RGB背光最常见的调光方式。它通过快速开关LED，让人眼感知到不同亮度。
优点包括：
- 调光范围宽
- 颜色控制更灵活
- 效率较高
- 适合显示、按键、装饰背光等多种应用
但如果PWM频率过低，容易产生肉眼可见闪烁，尤其在低亮度场景下更明显。工程上通常建议PWM频率至少高于 1kHz，在人机界面和高端显示应用中，常会采用更高频率方案以降低频闪感知。
2. 模拟调光
模拟调光是通过直接改变LED电流大小来调整亮度。
它的优点是：
- 电路相对直观
- 在部分场景下可减少高频开关噪声
但不足也很明显：
- 低亮度时颜色一致性可能变差
- 不同颜色通道的线性表现不完全一致
- 效率与温升控制通常不如成熟PWM方案灵活
因此，很多产品会采用PWM调光或PWM+恒流控制结合的方式。
为什么RGB背光驱动电路容易出问题
真正难的不是“点亮RGB”，而是让它在不同温度、不同批次、不同亮度等级下，依然保持稳定和一致。
场景一：显示面板量产后，白光偏色严重
这是非常典型的项目问题。
在打样阶段，实验室样机看起来颜色正常；但进入量产后，不同批次面板出现白光偏蓝或白光偏绿。这通常不是“LED坏了”，而是因为驱动电路没有针对RGB三色的差异做足够补偿。
常见诱因包括：
- 三色LED的正向压降差异未被单独处理
- 使用了过于简单的电阻限流方案
- 缺少独立恒流控制
- 没有预留颜色校准空间
- 温升导致发光效率变化，进而产生色偏
这类问题在车载显示、医疗界面、工业HMI中尤为敏感，因为这些场景对色彩一致性和可读性要求更高。
解决思路通常包括：
- 采用三通道独立恒流驱动
- 为不同颜色设置独立电流参数
- 使用支持PWM精细调光的驱动方案
- 在量产阶段加入颜色校准或分档管理
- 评估温升对颜色偏移的影响，优化散热路径
场景二：低亮度下闪烁，夜间使用体验差
另一个高频痛点，是设备在白天看起来正常，但夜间把亮度调低后，用户会明显感到闪烁、刺眼或颜色跳变。
这在以下产品中特别常见：
- 车内氛围灯
- 床旁医疗设备
- 智能家居控制屏
- 便携仪器按键背光
问题往往出在以下几个方面：
- PWM频率过低
- 驱动芯片在低占空比下控制精度不足
- 电源纹波叠加到LED通道
- PCB布线不合理，引入干扰
在夜间环境中，人眼对频闪更敏感。尤其当亮度被压到 5%以下 时，如果驱动器没有足够的线性控制能力，体验会明显下降。
更稳妥的处理方式是：
- 将PWM频率提高到1kHz以上
- 关注低占空比下的调光分辨率
- 优先选择恒流型驱动芯片
- 检查供电纹波与接地回路
- 对夜间模式单独做亮度曲线优化
RGB背光驱动电路的常见类型
根据应用复杂度和成本目标，RGB背光驱动电路一般分为以下几类。
电阻限流驱动
这是最简单的方式，通过串联电阻限制LED电流。
适用场景：
- 成本极低的简单指示灯
- 对颜色一致性要求不高的产品
局限性：
- 电流稳定性较差
- 电源波动会直接影响亮度
- 难以保证RGB三色一致性
- 不适合高品质背光系统
线性恒流驱动
线性恒流驱动可以提供更稳定的输出电流，结构也相对清晰。
优点：
- 电流稳定
- 适合中低功率应用
- 电磁干扰相对较低
缺点：
- 当输入输出压差较大时，发热明显
- 系统效率受限
开关型恒流驱动
这类方案通过Buck、Boost或Buck-Boost拓扑实现高效率恒流控制。
优点：
- 效率更高
- 适合多串LED或供电波动较大的系统
- 有利于降低整体功耗
缺点：
- 电路设计更复杂
- 对EMI、布局和滤波要求更高
集成式RGB驱动芯片方案
在更成熟的产品中，常会直接采用支持多通道输出的集成驱动IC，将恒流、调光、保护功能整合到一起。
这类方案通常具备：
- 三通道或多通道独立控制
- PWM调光接口
- 过温、过流、短路保护
- 更好的批量一致性
对于需要控制稳定性和量产良率的项目，这类方案通常更有优势。像恒彩电子所涉及的背光应用场景中，此类架构也更常见。
RGB背光驱动电路如何选型
选型时，重点不应只看“能不能亮”，而应看它能否长期稳定满足产品指标。
1. 先看供电与LED配置
需要明确：
- 输入电压是多少，常见如 3.3V、5V、12V
- 每个颜色通道有几颗LED，采用串联还是并联
- 系统是显示背光，还是按键/氛围灯
如果是多颗LED串联，驱动器必须满足足够的输出电压余量；如果是并联结构，还需要警惕电流分配不均的问题。
2. 再看是否需要恒流
对于大多数RGB背光项目，恒流驱动比简单限流更稳妥，尤其在以下场景：
- 对颜色一致性有要求
- 需要大范围调光
- 产品有量产计划
- 工作环境温度波动明显
3. 关注调光深度与频率
如果产品存在夜间模式、待机微亮、渐变灯效等需求，就不能只看“支持PWM”这几个字，而要进一步确认：
- PWM频率范围
- 调光分辨率
- 低亮度下是否稳定
- 是否支持三通道同步控制
4. 评估散热与效率
对于高亮度背光，温升会直接影响：
- LED寿命
- 颜色稳定性
- 驱动效率
- 整机可靠性
行业中常将结温控制作为可靠性设计的重要参考。即使是中小功率背光，如果空间封闭、通风差，也不能忽略热设计。
选型时可快速核对的关键参数
下面这些参数，通常决定RGB背光驱动电路是否真正适合项目：
- 输出方式：恒压 / 恒流
- 通道数量：3通道或更多
- 单通道输出电流
- 输入电压范围
- PWM频率
- 调光分辨率
- 效率
- 过温保护
- 短路保护
- 封装与散热能力
如果项目要进入批量生产，建议额外确认：
- 器件一致性
- 供货周期
- 批次稳定性
- 环境温度适应范围
- EMC兼容表现
RGB背光驱动电路常见问题
FAQ
RGB背光驱动电路一定要用恒流吗？
不一定，但对于大多数需要颜色一致性、亮度稳定性、调光控制的产品，恒流驱动更合适。
如果只是简单指示灯，电阻限流也能工作；但如果是显示背光、车载面板、医疗设备界面等应用，仅靠电阻限流通常难以保证效果。
PWM调光会不会让RGB背光闪烁？
会不会闪烁，关键取决于PWM频率、占空比控制精度以及电源设计。
一般来说，频率过低更容易产生可感知频闪。对于对视觉舒适度要求较高的产品，通常会采用更高PWM频率并优化低亮度控制。
RGB背光驱动电路为什么会偏色？
常见原因包括：
- 三色LED参数差异
- 驱动电流不一致
- 低亮度控制精度不足
- 温升导致发光效率变化
- 没有进行颜色校准
偏色问题通常不是单一元件导致，而是LED、驱动、电源、热设计共同作用的结果。
RGB背光驱动芯片和普通LED驱动芯片有什么区别？
RGB背光驱动芯片通常更强调：
- 多通道独立控制
- 颜色混合精度
- 同步调光能力
- 低亮度显示效果
- 通道间一致性
而普通LED驱动芯片很多只关注单路照明输出，并不适合需要精细混色的背光系统。
低亮度下RGB背光不稳定，应该优先检查什么？
建议优先检查以下几项：
- PWM频率是否过低
- 驱动芯片在低占空比下的表现
- 电源纹波是否过大
- 三通道电流是否独立稳定
- PCB接地与走线是否引入干扰
如果这些基础项没有处理好，低亮度不稳定会非常常见。
RGB背光驱动电路适合串联还是并联结构？
这取决于供电电压、LED数量和控制目标。
- 串联结构：电流一致性更好，但需要更高输出电压
- 并联结构：电压要求较低，但更容易出现电流分配不均
对于要求稳定性和一致性的背光系统，通常会优先评估恒流串联驱动方案。
