4脚的5050灯珠是什么？引脚、接线与选型要点

4脚的5050灯珠通常指5050 RGB贴片LED，本文说明引脚定义、电压范围、接线方法、应用场景和采购选型注意事项。

4脚的5050灯珠多用于RGB灯带、广告发光字、景观亮化和氛围照明。它的关键不只是“能不能点亮”，还包括脚位定义、共阳/共阴结构、电压电流、颜色一致性、散热条件和批量稳定性。如果这些信息没有确认清楚，打样阶段可能看不出问题，量产或安装后却容易出现颜色错乱、局部不亮、发热异常等情况。

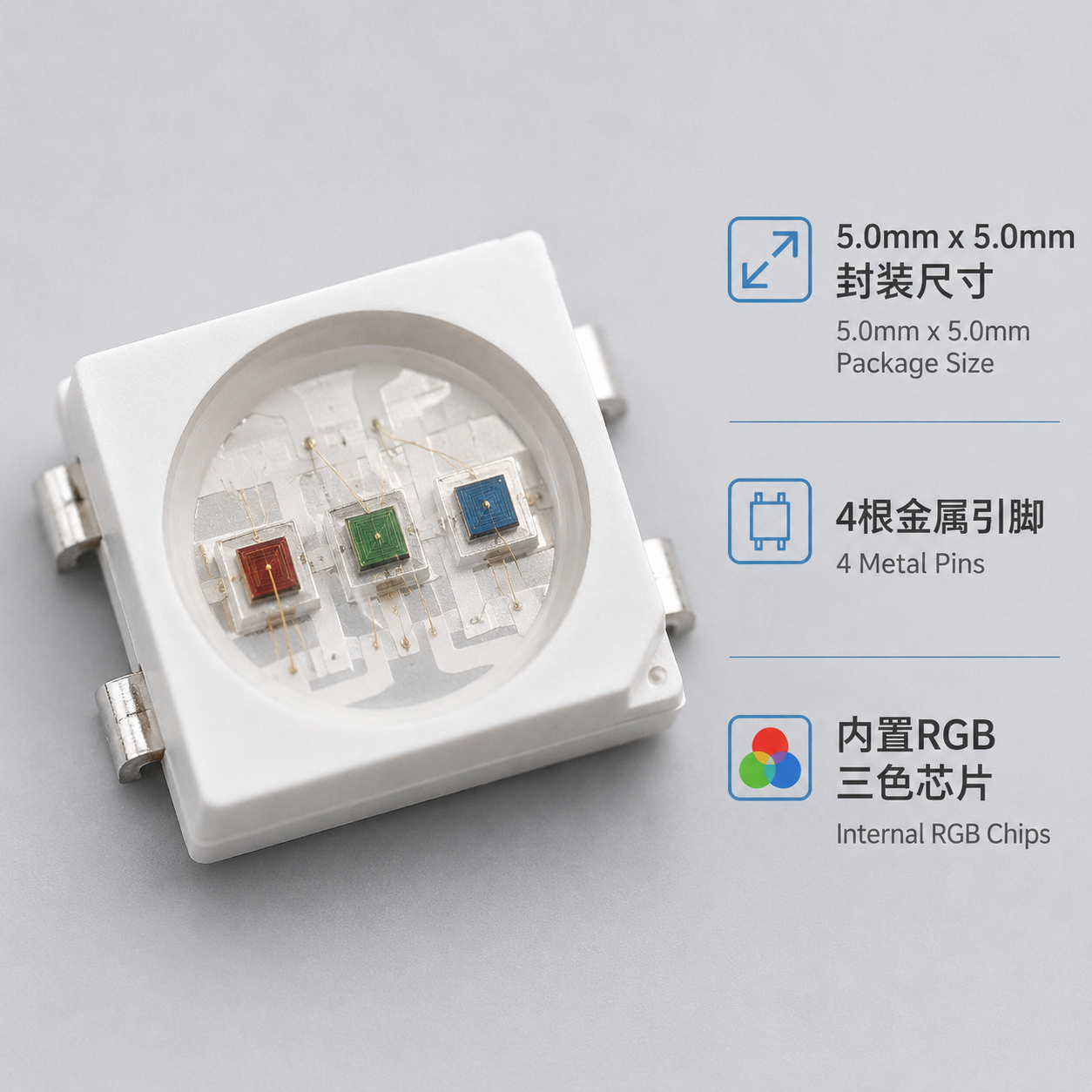

4脚的5050灯珠通常是5.0mm × 5.0mm封装的RGB贴片LED，内部集成红、绿、蓝三颗芯片，通过4个引脚实现三色控制和混色效果。

4脚的5050灯珠是什么？

4脚的5050灯珠，一般指 5050 RGB贴片LED灯珠。它外观看起来是一颗方形贴片灯珠，内部通常包含红、绿、蓝三颗发光芯片。

“5050”指的是封装尺寸，长宽约为 5.0mm × 5.0mm；“4脚”指它有4个电气连接端，需要通过这些引脚接入电路，才能实现点亮、调光和变色。

常见4脚5050 RGB灯珠内部通常包括：

• 红光芯片：负责发出红色光。
• 绿光芯片：负责发出绿色光。
• 蓝光芯片：负责发出蓝色光。
• 支架或基板：用于固定芯片，并承担导电、散热作用。
• 金线或合金线：连接芯片与引脚。
• 封装胶体：常见为环氧树脂或硅胶，用于保护芯片。
• 4个引脚：连接电源和控制通道。

红、绿、蓝三种颜色可以通过不同亮度比例混合出多种颜色。例如红光加绿光可形成偏黄效果，红光加蓝光可形成偏紫效果，三色同时点亮也可以混出白光效果。

为什么叫5050灯珠？

5050灯珠的名称主要来自封装尺寸，而不是电压、功率或芯片数量。

可以简单理解为：

• 50 = 5.0mm
• 50 = 5.0mm

因此，5050灯珠就是尺寸约为 5.0mm × 5.0mm 的贴片LED灯珠。它并不表示50V，也不表示50W，更不代表内部一定有50颗芯片。

同样是5050封装，内部结构可以不同，例如：

• 单色5050灯珠
• 白光5050灯珠
• RGB 5050灯珠
• RGBW 5050灯珠
• 内置IC幻彩5050灯珠

所以，看到“5050灯珠”时，不能直接判断它一定是4脚RGB。还需要查看规格书中的颜色结构、脚位定义、芯片数量和控制方式。

常见贴片灯珠尺寸对比

5050封装面积比3528更大，更容易容纳多颗芯片。对于RGB灯珠来说，内部需要红、绿、蓝三颗芯片，较大的封装空间有利于结构布局和散热处理，因此5050常见于RGB灯带、发光字、装饰照明和工程模组。

不过，封装大不代表一定更适合所有项目。实际选型还要结合亮度、波长、电流、散热空间和安装结构判断。如果项目空间较小，2835、3535或其他封装也可能更合适。

4脚的5050灯珠引脚怎么区分？

常见4脚定义

4脚的5050 RGB灯珠常见脚位为：

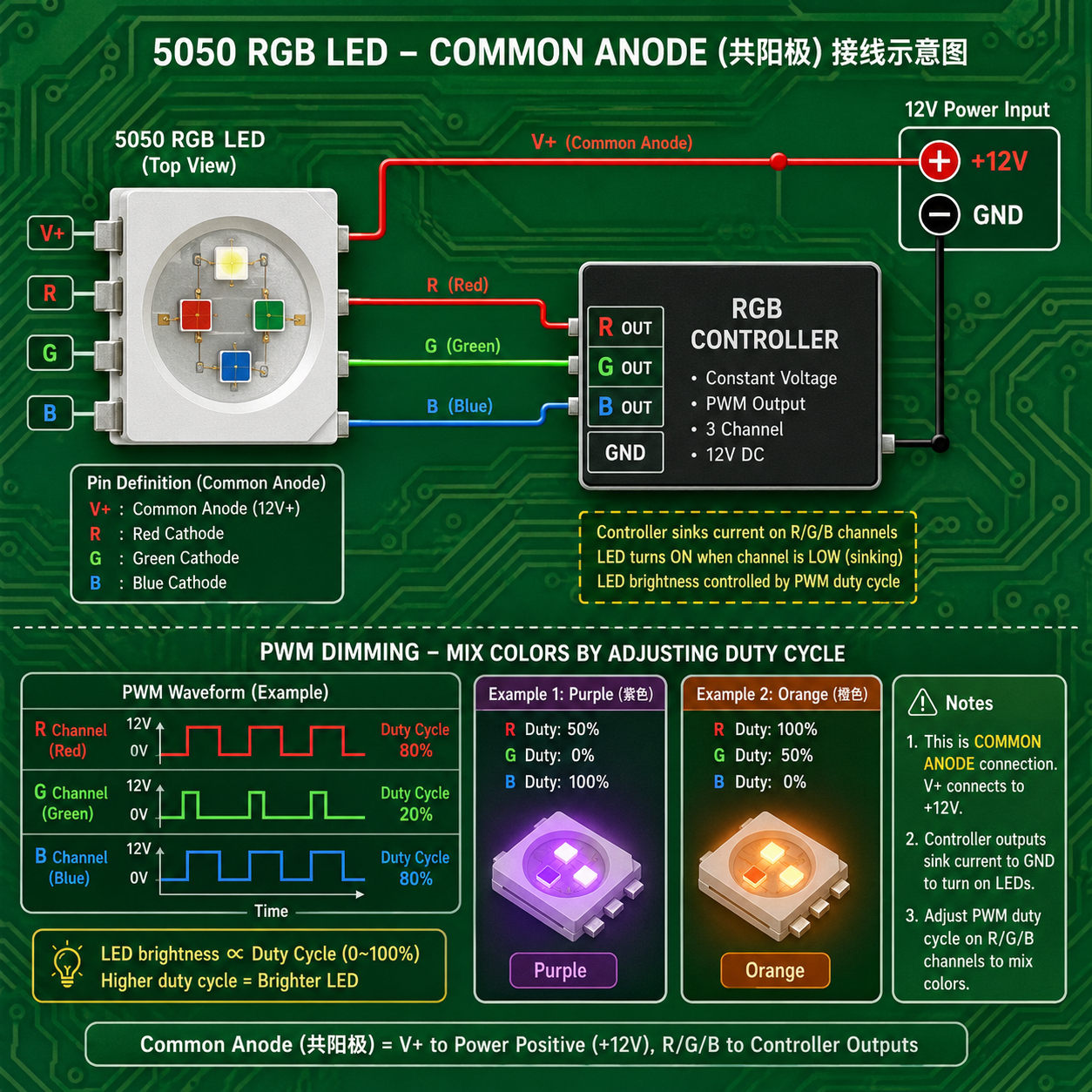

在常见共阳RGB灯带中，V+接电源正极，R/G/B分别接控制器的红、绿、蓝通道。控制器通过PWM调光方式控制各颜色通道的亮度，从而实现不同颜色效果。

不要只靠外观判断脚位

不同厂家、不同批次或不同结构的4脚5050灯珠，脚位定义可能并不完全相同。正式打样和量产前，应以规格书为准。

有些灯珠外观上的缺角、斜角或标记点很相似，但实际脚位排列可能不同。如果直接替换，可能出现：

• 红、绿、蓝颜色顺序错乱
• 某个颜色不亮
• 灯珠发热异常
• 控制器输出与灯珠不匹配
• 严重时灯珠或驱动电路损坏

工程中常用的引脚确认方法包括：

• 查看规格书：确认引脚编号、极性、芯片电压和推荐电流。
• 查看PCB丝印：灯带或模组上通常会标注V+、R、G、B。
• 低电流测试：使用限流电源或测试夹具，逐通道确认颜色。

测试裸灯珠时不能直接用高电压接入。单颗LED芯片无法承受12V直连，必须采取限流措施。

4脚5050灯珠是共阳还是共阴？

4脚5050 RGB灯珠可能是共阳，也可能是共阴。在RGB灯带和常见控制器应用中，共阳结构更常见。

共阳结构的特点是：

• 三个颜色共用一个正极。
• R/G/B三个通道分别控制负极。
• 公共端通常标为V+。

共阴结构则相反：

• 三个颜色共用一个负极。
• R/G/B三个通道分别控制正极。
• 公共端通常标为GND。

很多12V或24V RGB灯带采用共阳设计，电源正极统一接入，控制器再分别控制R、G、B负极通道。这样接线清晰，配套控制器也比较成熟。

采购或替换4脚的5050灯珠时，不能只确认“是不是RGB”，还需要确认：

• 是共阳还是共阴
• V+或GND在哪个脚位
• R/G/B脚位顺序是否一致
• 是否匹配现有PCB焊盘
• 是否匹配现有RGB控制器
• 是否有完整规格书

如果项目已经定好PCB或控制器，灯珠脚位必须与原设计匹配。否则，即便灯珠本身参数合适，也可能无法直接使用。

4脚5050灯珠的电压、电流和功率

4脚5050灯珠没有一个固定电压，具体取决于颜色、芯片结构和工作电流。LED不是普通小灯泡，不同颜色芯片的正向电压不同，红光通常较低，绿光和蓝光通常较高。

常见参数范围

这些数值只能作为常见参考。不同芯片品牌、封装工艺、亮度等级、测试电流和工作温度下，参数都会有差异。实际设计应以对应规格书为准。

为什么12V灯带可以用5050灯珠？

单颗LED芯片并不是12V器件，但成品12V灯带可以接12V电源，是因为灯带内部已经完成了电路设计。常见方式包括：

• 多颗LED串联
• 多组线路并联
• 电阻限流
• PCB铜箔分配电流

因此，12V是灯带整体输入电压，不代表单颗4脚5050灯珠可以直接接12V。

单颗4脚5050灯珠测试或使用时，应按规格书设计限流电路。直接接错电压，可能造成灯珠烧坏。

功率越大不一定越好

功率提高后，亮度可能增加，但发热也会随之上升。长期温度过高会带来光衰加快、颜色漂移、封装老化和寿命缩短等问题。

在灯带或模组项目中，除了灯珠本身参数，还需要关注：

• PCB厚度和铜箔宽度
• 灯珠贴装密度
• 硅胶套管或外壳散热条件
• 是否长期满功率运行
• 安装环境是否密闭或高温

例如，隐藏灯槽中的RGB灯带如果长时间高亮运行，散热条件往往不如开放环境。此时只追求更高亮度并不稳妥，更应该确认电流设置、PCB散热能力和电源余量。

4脚5050 RGB灯珠怎么接线？

成品5050 RGB灯带接线

5050 RGB灯带的接线通常比较直观，焊盘上一般会印有V+、R、G、B。

常见接法是：

1. V+接电源正极。
2. R接RGB控制器R通道。
3. G接RGB控制器G通道。
4. B接RGB控制器B通道。
5. 控制器再连接电源。

接线正确后，控制器可以分别控制红、绿、蓝三个通道，实现变色、渐变、跳变、呼吸等效果。

接灯带时，电源功率要留有余量。比如一条灯带功率为60W，电源不建议刚好选择60W，更稳妥的做法是预留至少20%余量，可选择72W或更高功率的电源，避免长期满载运行。

灯带长度也需要注意。线路过长时，末端可能会因压降出现变暗或颜色偏差。实际安装中可根据长度从中间或两端补电，减小压降影响。

单颗4脚5050灯珠接线

单颗4脚5050灯珠没有灯带中的限流电阻和完整保护电路，接线要求更高。需要重点确认：

• 不能直接接电源
• 需要限流电阻或恒流驱动
• 确认共阳还是共阴
• 确认R/G/B脚位顺序
• 确认每个颜色通道的工作电流
• 控制焊接温度和时间

简单来说，灯带接线看标识，单颗灯珠接线看规格书。不要凭经验直接接线，因为4脚5050灯珠一旦烧坏，通常无法修复。

打样时建议使用可调电源，并设置电流限制。红、绿、蓝三个通道应分开测试，这样更容易发现脚位错误、虚焊或芯片异常。批量生产时，还应安排点亮测试、老化测试和颜色一致性抽检，以减少后期返工。

4脚5050灯珠和普通5050灯珠有什么区别？

4脚5050灯珠和普通5050灯珠的区别，不在于“5050”这个尺寸，而在于内部结构、脚数和用途。

5050只是封装尺寸，约为5.0mm × 5.0mm。它可以做成多种类型：

• 单色5050
• 白光5050
• RGB 5050
• RGBW 5050
• 内置IC幻彩5050
• 高显指5050
• 全光谱5050

白光5050灯珠更关注亮度、光效、色温和显色指数；4脚5050 RGB灯珠则更关注颜色变化、三色混光和控制方式。如果项目需要彩色变化，应重点看RGB结构；如果项目主要用于照明，应重点看白光光效、色温和显色表现。

4脚5050和RGBW 5050有什么区别？

RGBW 5050比普通4脚5050 RGB多了一个白光芯片。也就是说，RGBW灯珠内部通常包含：

• 红光芯片
• 绿光芯片
• 蓝光芯片
• 白光芯片

白光芯片一般通过蓝光芯片配合荧光粉实现白光，与RGB三色混白不同。

RGB可以混出白光，但这种白光可能偏蓝、偏紫或不够柔和，显色表现通常也不如独立白光芯片。若项目只需要彩色变化，4脚5050 RGB通常已经够用；如果既要彩光，又需要更自然的白光效果，RGBW 5050更适合用于商业空间、家居装饰、展柜照明等场景。

4脚5050和WS2812B幻彩灯珠一样吗？

4脚5050 RGB灯珠和WS2812B、SK6812这类幻彩灯珠并不相同。

普通4脚5050 RGB灯珠通常采用模拟控制，整段灯带多为同一种颜色变化。WS2812B、SK6812这类5050灯珠带内置IC，可以逐点寻址，也就是每一颗灯珠都能单独显示不同颜色。

如果项目只需要整条灯带一起变色，例如红、绿、蓝、渐变或呼吸效果，普通4脚5050 RGB灯珠更实用。若项目需要流水、追逐、跑马、像素动画，或每颗灯珠独立控制，则应考虑WS2812B、SK6812等内置IC灯珠。

选择幻彩灯珠时，还要确认控制系统、信号方向、刷新速度和程序效果；普通RGB灯带则主要关注RGB控制器与灯带电压、功率和通道匹配。

4脚5050灯珠适合哪些应用场景？

4脚5050灯珠适合需要彩色变化，但不一定需要逐点控制的项目。它结构成熟、控制方式简单、配套产品多，因此在灯带和装饰类应用中很常见。

常见应用包括：

• RGB灯带：用于家居、酒店、商场装饰。
• 广告发光字：用于门头、招牌、灯箱。
• 景观亮化：用于楼体、桥梁、公园亮化。
• 氛围灯：用于汽车、电竞房、酒吧、KTV。
• LED模组：用于工程项目和定制灯具。
• 装饰照明：用于节日灯、背景墙、展示柜。

在商场节日装饰中，RGB灯带常用于营造不同主题氛围，项目方更关心的是颜色切换是否稳定、同一批次是否有明显色差，以及长时间点亮后是否发热过高。此类场景不一定需要每颗灯珠独立控制，但对批量一致性和安装后维护成本比较敏感。

在酒店吊顶、背景墙或灯槽应用中，灯带通常隐藏安装，后期更换并不方便。选型时不能只看样品亮度，还要关注PCB散热、电源余量、灯带长度补电和胶体耐热表现，以降低后期局部暗光或颜色漂移的风险。

如何选择合适的4脚5050灯珠？

看封装尺寸和焊盘是否匹配

选4脚5050灯珠时，要确认它是否为标准5050封装。虽然都叫5050，不同厂家在高度、焊盘宽度、胶体形状上仍可能存在细微差异。

需要重点确认：

• PCB焊盘尺寸是否匹配
• 贴片设备是否兼容
• 回流焊工艺是否适合
• 灯珠高度是否影响结构装配

如果是替换旧料，更要核对原规格书，不建议只凭外形相似就直接替换。

看引脚定义是否匹配

引脚定义是4脚5050灯珠选型中最关键的项目之一。需要确认：

• V+、R、G、B具体位置
• 共阳还是共阴
• 是否适配现有控制器
• 是否适配现有PCB线路

脚位不匹配，轻则颜色错乱，重则烧坏灯珠或控制器。

看颜色波长和亮度一致性

RGB灯珠对颜色一致性要求较高。红光、绿光、蓝光的波长应保持稳定，否则不同批次之间容易出现色差。

灯带、广告字和景观项目往往一次使用大量灯珠，只要颜色不一致，肉眼就容易看出来。采购时建议关注BIN分档。BIN可以理解为把颜色、亮度、电压接近的灯珠分到同一组，有助于提升成品灯带的颜色均匀性。

看电压、电流和散热条件

电流过大容易造成发热，温度过高会影响寿命。选型时应结合实际PCB和灯具结构判断，例如：

• 是否为密封灯槽
• 是否套硅胶管
• 是否用于户外模组
• 是否长时间高亮运行
• 是否具备金属型材或外壳散热

不同结构的散热环境差异很大，同一颗灯珠在开放环境和密闭环境中的表现也可能不同。

看供货稳定性和技术配合

工程项目通常需要长期供货。如果中途更换供应来源，颜色、亮度和脚位都可能发生差异。采购时可以关注供应方是否具备分光分色能力、批量一致性控制、自动化生产能力和规格书支持。

恒彩电子的5050系列覆盖单色、RGB、RGBW、高亮度及定制化光源方案，适用于灯带厂家、景观亮化工程商、广告标识厂家、智能照明品牌和OEM/ODM项目。实际选型仍应结合项目电路、控制器、安装结构和目标光效确认。

采购参考表

采购4脚5050灯珠常见误区

只看价格，不看一致性

低价灯珠可能批次差异较大。灯带点亮后，可能出现一段偏红、一段偏蓝或局部偏暗的问题。对工程项目来说，返工、拆装、运输和客户投诉的成本，往往高于灯珠本身的价差。

以为所有4脚5050脚位都一样

不同厂家脚位可能不同，直接替换容易出问题。采购前应确认规格书，样品测试也要放到真实电路环境中验证，而不是只点亮一颗灯珠就判断可用。

把RGB混白当成高品质白光

RGB可以混出白光，但显色和色温稳定性通常不如独立白光芯片。如果项目需要照明效果，而不只是彩色氛围，RGBW方案更值得评估。

忽略散热条件

5050灯珠亮度较高时，发热也需要认真处理。散热不好会加快光衰，长期高温还可能导致封装胶体老化，引起亮度下降或颜色变化。

样品可以，量产不稳定

样品表现好，不代表批量一定稳定。灯带厂、模组厂和工程项目更应关注批量分光分色、生产一致性和长期供货能力。

4脚5050灯珠参数规格参考

原材料和结构参考

4脚5050灯珠的性能不只取决于芯片，也与封装材料和结构有关。常见影响因素包括：

• LED芯片：影响发光颜色、亮度和电压范围。
• 支架材料：影响导电、散热和可靠性。
• 金线或合金线：影响电连接稳定性。
• 封装胶体：影响透光率、耐热性和抗老化能力。
• 反射杯结构：影响出光角度和亮度表现。
• 焊盘镀层：影响焊接稳定性和抗氧化能力。

对于白光5050或RGBW 5050，还会涉及荧光粉。荧光粉会影响色温、显色指数和白光稳定性。

4脚5050灯珠常见问题

4脚的5050灯珠是什么意思？

4脚的5050灯珠通常指5050封装的RGB贴片LED，尺寸约为5.0mm × 5.0mm，通过4个引脚控制红、绿、蓝三种颜色。

5050 RGB灯珠为什么有4个脚？

RGB灯珠需要分别控制红、绿、蓝三个颜色通道，同时还需要一个公共端，所以常见5050 RGB灯珠会设计成4个脚。

4脚5050灯珠怎么接线？

常见RGB灯带接法是V+接电源正极，R/G/B分别接控制器的红、绿、蓝通道。单颗灯珠必须按规格书接线，并配置限流电阻或恒流驱动。

4脚5050灯珠是多少伏？

单颗芯片电压取决于颜色。红光常见约1.8–2.4V，绿光和蓝光常见约2.8–3.4V。成品12V灯带是通过串并联和限流电路实现12V输入，并不代表单颗灯珠可以直接接12V。

4脚5050灯珠是共阳还是共阴？

两种结构都有。在RGB灯带中，共阳4脚5050 RGB灯珠更常见，即V+为公共正极，R/G/B由控制器分别控制。

4脚5050灯珠可以发白光吗？

可以。RGB三色混合后可以形成白光，但这种白光的显色和自然度通常不如RGBW灯珠中的独立白光芯片。

4脚5050和RGBW 5050哪个好？

如果只需要彩色变化，4脚5050 RGB通常够用。如果还需要更自然的白光效果，RGBW 5050更合适。具体选择取决于项目对彩光、白光、成本和控制方式的要求。

4脚5050和WS2812B一样吗？

不一样。普通4脚5050 RGB通常是模拟控制，整段灯带同色变化；WS2812B这类5050灯珠内置IC，可以实现每颗灯珠单独变色。

5050灯珠和3528灯珠哪个好？

5050灯珠体积更大，更适合RGB和多芯片结构，通常可实现更高亮度；3528灯珠体积较小、功耗较低，常用于低功率照明和指示应用。两者没有绝对好坏，主要看应用需求。

采购4脚5050灯珠要注意什么？

重点确认引脚定义、共阳共阴、电压电流、波长范围、亮度分档、BIN一致性、散热条件和供货稳定性。若用于替换旧料，还要核对PCB焊盘和控制器是否匹配。
