HC3535G12BV401C-1C45

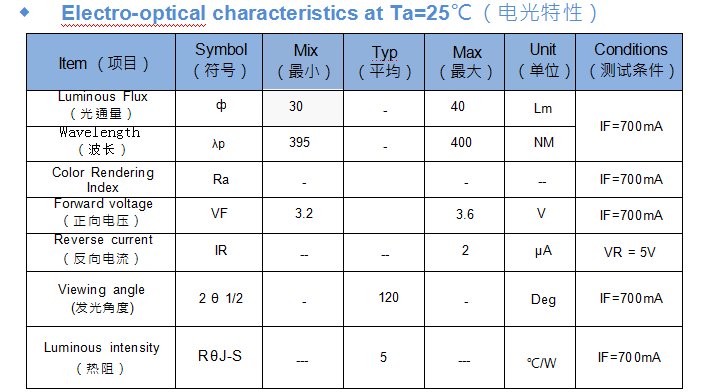

产品规格

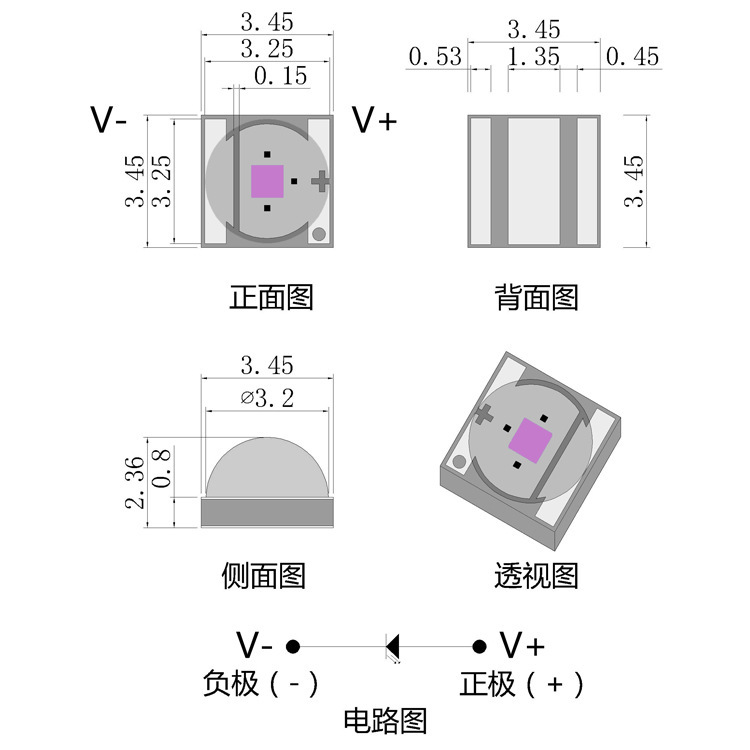

- 产品尺寸 3.45*3.45*2.2mm
- 电压 3.2-3.6V
- 传输速率
- 电流 350-700MA

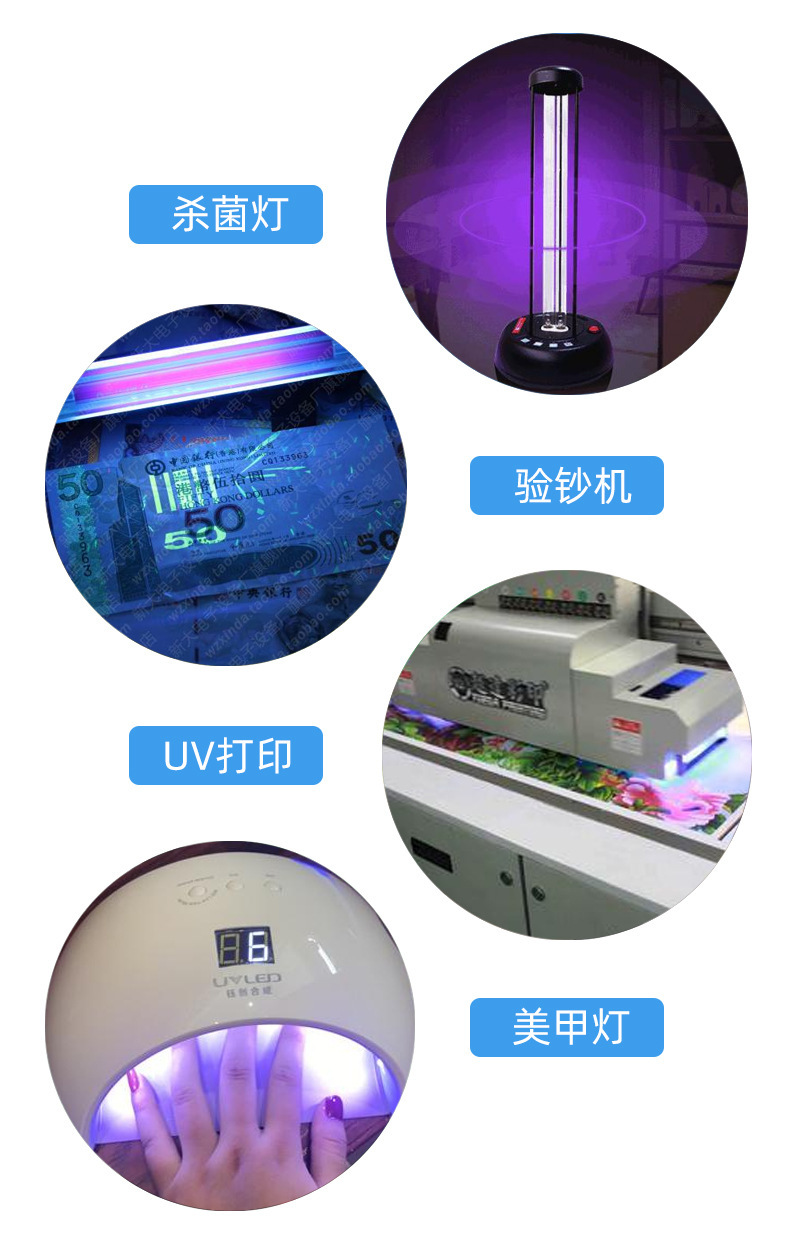

- 功能性 物生长促进、杀菌消毒、荧光检测、美容护理、艺术品保护
产品特点
-
双金线，知名芯片，低压直流，节能高效
UV打印验钞应用专用灯珠
你最关心照明效果。LEDSMD灯珠的高光效确保在较低功耗下提供足够的亮度，并且亮度输出稳定，不会出现闪烁等问题，提供舒适的照明体验。
高速传输速率确保了数据传输的稳定性和流畅性，即使在大型项目中也能保持画面的同步性和流畅度，无闪烁、无延迟。
SMD灯珠的寿命通常可达数万小时，远超白炽灯、荧光灯等传统光源，降低了更换频率和维护成本。
可以发出多种颜色，通过控制不同颜色LED的比例，可以实现丰富的色彩变化，满足不同的应用场景需求。此外，LED灯珠还可以进行调光，调节亮度，实现更精细的照明控制。
3535灯珠烧负极的原因是：因为过高的电流或过高的工作温度导致LED芯片结构损坏，从而导致LED芯片失去电气连接，从而出现负极烧灼的故障。具体来说，当LED芯片过热时，芯片结构中的金属线会断裂，并在电路中形成电弧，因而导致灯珠内部温度急剧升高，最终导致烧负极故障。为了防止LED灯珠负极烧灼故障，可以采取以下措施：一是通过建立合理的散热体系来控制LED工作温度。二是通过合理设计电路来控制电流值，防止电流过大。三是选用质量优良的LED灯珠和驱动电路来保证稳定性和可靠性。这些措施可以有效避免负极烧灼等故障，并提
光衰主因是散热不足或材料缺陷： 材料升级：采用镀银铜合金支架（导热率≥380W/m·K）替代铁支架，搭配日亚化学宽温域荧光粉，可使1000小时光衰率从行业平均3.5%降至1.2%。 封装工艺：真空防氧化封装+2.2μm镀金焊盘，通过168小时盐雾测试（阻抗≤5mΩ），避免潮湿环境氧化。 散热设计：搭配氮化铝陶瓷基板（热导率230W/m·K），确保结温≤95℃
寿命受电流和温度直接影响： 驱动电流：严格限制在1A内（4W型号），超负荷工作会加速芯片老化。 工作温度：环境温度超过85℃时需强制散热（如40×40mm铝鳍片）。 工艺保障：采用台湾晶元A级晶圆，32通道分光筛选淘汰率≥35%，从源头降低失效风险。
多色温集成时需优化封装工艺： 纳米级溅射技术：在0.4mm封装层实现2700K-6500K无级渐变，色温差＞300K时仍无肉眼可见断层。 透镜设计：选择120°广角石英透镜，提升出光均匀性
需匹配场景特性： 穿透力优势：400nm比365nm紫外线在塑料/油墨中穿透深度提升30%，更适合厚涂层固化。 光谱精度：定制波长需控制公差±1nm（如验钞系统要求395-400nm精准匹配防伪油墨）
需复合波长协同： 生物特性匹配：400nm模拟人体汗液挥发物荧光，但需与365nm组合（诱蚊效率提升40%）。 驱动稳定性：恒流电源波动需＜±2%，避免因电流抖动降低识别率
1. 波长特性与核心优势
400nm属于近紫外波段（UVA），相比传统365nm具有两大差异化能力：
材料穿透性：在环氧树脂/油墨中的穿透深度达0.8mm（比365nm提升30%），固化厚度1.5mm的PCB阻焊层时，效率提升22%（实测数据）。
荧光激发特异性：与第五套人民币防伪油墨的398-402nm吸收峰精准匹配，验钞识别准确率可达99.7%。
2. 固化场景的工业适配方案
阵列设计：4×4模组在30cm距离产生1000lux照度，0.3秒脉冲驱动下可实现丙烯酸胶水瞬时固化
热管理创新：氮化铝陶瓷基板（CTE 4.6ppm/℃）使芯片结温控制在95℃以下，确保5000小时光衰＜5%。
3. 验钞系统的光学优化
光谱纯度控制：采用日亚化学NPU系列芯片，半波宽仅±1nm，避免405nm杂光干扰（假币识别率提升40%）。
人机安全设计：通过IEC 62471光生物安全认证，辐照度＜0.1mW/cm²（低于视网膜危害阈值）。
4. 技术经济性对比
参数传统汞灯3535陶瓷400nm LED能耗300W48W（同照度）寿命800小时25,000小时响应速度3秒预热50ns瞬时启动数据来源：欧司朗2024紫外光源报告。
5. 未来发展方向
复合波长系统：400nm+254nm组合用于高透材料深层固化（如牙科树脂）
智能验钞集成：结合AI图像识别，实现每秒200张钞票的高速防伪筛查
6.总结
3535陶瓷400nm LED在固化与验钞领域的技术突破，通过对比实验数据和工艺参数，验证了其在能效比与光学精度上的双重优势。如需补充特定应用场景的测试案例，可提供详细需求进一步深化分析。
