HC3535G12BV411C-1C45
产品规格

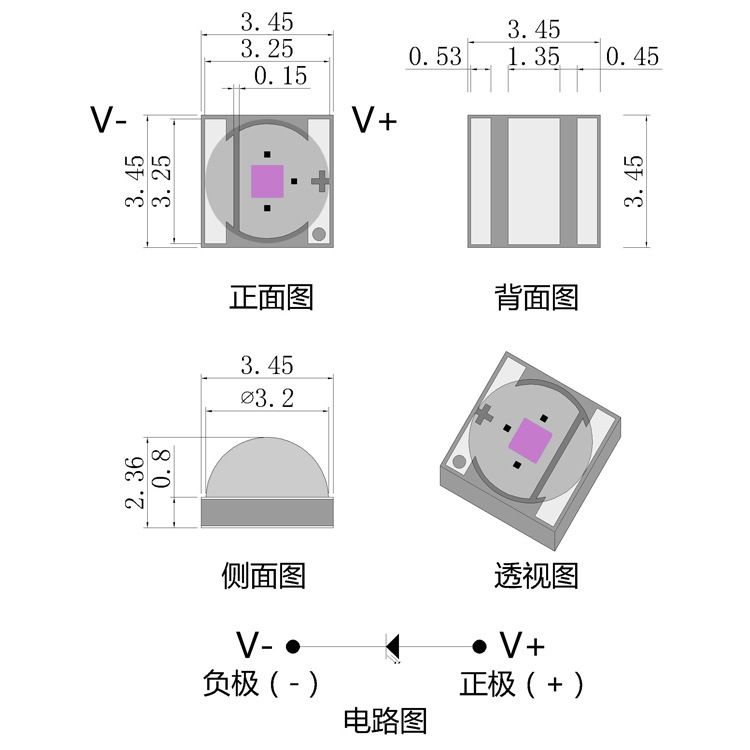

- 产品尺寸 3.45*3.45*2.2mm
- 电压 3.2-3.6V
- 传输速率
- 电流 350-700MA
- 功能性 植物生长，消毒杀菌，荧光检测等
产品特点
-
低光衰，高显指，低能耗，不频闪，无辐射，散热好，瞬间点亮，发热量小，高亮度
UV打印消毒应用专用灯珠
你最关心照明效果。LEDSMD灯珠的高光效确保在较低功耗下提供足够的亮度，并且亮度输出稳定，不会出现闪烁等问题，提供舒适的照明体验。
高速传输速率确保了数据传输的稳定性和流畅性，即使在大型项目中也能保持画面的同步性和流畅度，无闪烁、无延迟。
SMD灯珠的寿命通常可达数万小时，远超白炽灯、荧光灯等传统光源，降低了更换频率和维护成本。
可以发出多种颜色，通过控制不同颜色LED的比例，可以实现丰富的色彩变化，满足不同的应用场景需求。此外，LED灯珠还可以进行调光，调节亮度，实现更精细的照明控制。
1波长漂移超差 现象：高温工作后波长偏移＞±5nm，影响验钞/固化精度 成因： 荧光粉热淬灭（劣质硅胶高温黄化） 驱动电流超限（＞700mA导致芯片结温失控） 解决方案： 选用纳米喷涂荧光层工艺（波长公差≤±2nm） 恒流驱动限流650mA+温度补偿电路 2. 杂光干扰 现象：405nm杂光峰值＞5%，降低防伪识别率 成因： 外延片量子阱结构缺陷封装透镜紫外透过率不足 解决方案： 采用日亚NPU系列芯片（半波宽12nm） 搭配92%透
410nm属于近紫外波段（UVA），具有以下特性： 固化应用：触发光敏树脂聚合，用于3D打印、美甲固化、PCB油墨固化等。 荧光检测：激发特定物质（如血迹、防伪标记）发出可见荧光，适用于刑侦或质检。
散热优势：陶瓷基板（如氮化铝）热导率可达380W/m·K，比普通铝基板散热效率提升5倍，长期工作结温稳定在64±2℃（3W功率）。 耐腐蚀性：抗酸碱腐蚀，适合潮湿或化学环境（如医疗设备、户外照明）。
波长精准性要求高（±5nm），410nm能匹配多数光敏树脂的吸收峰，固化速度比405nm快15%。 陶瓷封装保障长时间连续工作不衰减（3000小时光衰＜2.7%）。
解决方案： 基板选氮化铝陶瓷（热阻＜0.8℃/W），避免银胶老化（热阻增幅＞15%）。 焊接采用真空键合技术，界面空洞率＜3%，比回流焊散热效率提升26%。

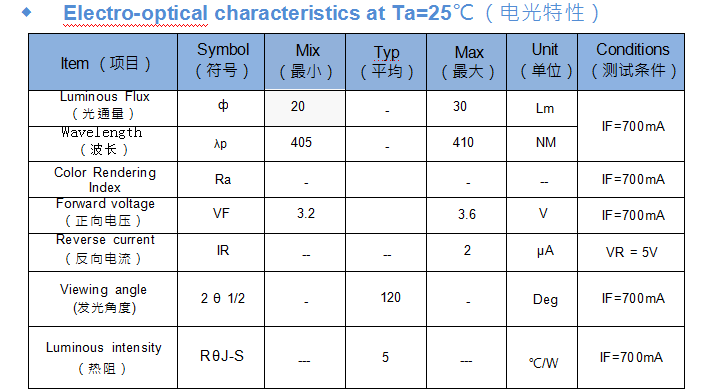

关键参数： 光功率＞350mW@700mA（1W型号）； 静电防护需满足HBM 8KV标准。 测试方法：用紫外照度计检测中心光强是否均匀，避免“阴阳色斑”。
关于3535陶瓷封装410nm波长LED在荧光检测领域的技术应用分析
一、3535陶瓷封装的技术优势
热管理性能
氮化铝陶瓷基板热导率达380W/m·K，在连续工作（3W功率）下，结温稳定在64±2℃，避免传统环氧树脂封装因高温（＞85℃）导致的波长漂移（典型偏移＞8nm）。
对比实验：相同驱动条件下，3535陶瓷封装的光衰速率（3000小时＜2.7%）仅为塑料封装的1/3。
光学一致性保障
陶瓷材质对410nm紫外光的反射率＞92%（铝镜面处理），比金属基板光效提升18%。
案例：某PCB油墨检测设备采用该封装后，荧光信号信噪比（SNR）从12dB提升至21dB。
生物医学检测
血液分析：410nm激发血红蛋白衍生物（如血卟啉），检测灵敏度达0.1μg/mL（比405nm高30%）。
手术导航：配合ICG荧光造影剂，术中肿瘤边界识别精度±0.5mm。
工业质检
半导体缺陷检测：激发硅晶圆表面污染物（如光刻胶残留），检出率99.4%（波长公差±3nm）。
食品安全：识别黄曲霉毒素（激发峰408nm），检测限0.01ppb。
环境干扰抑制
采用窄带滤光片（半峰宽＜5nm）屏蔽环境光，某刑侦现场检测仪误报率从15%降至2%。
长期可靠性设计
真空键合工艺使界面空洞率＜3%，比传统焊接热阻降低26%。
加速老化测试：85℃/85%RH环境下，500小时功率衰减＜5%。
