5050幻彩内置IC灯珠WS2812B SK6812

这意味着每一颗灯珠都可以独立接收指令，显示不同的颜色和亮度，从而在灯带、模组或屏幕上呈现出流水、追逐、呼吸、渐变等复杂的动态光影效果。随着智能家居、消费电子及商业照明对光效交互性要求的提升，幻彩IC灯珠已成为行业灯光升级的首选方案。

一幻彩的定义：

1，一种采用不同光色或图案的新型彩色控制技术；也可以解释为炫丽多彩 （主要从外观效果来讲) 。

2， 一般情况，封装幻彩产品采用内置IC+RGB实现灯光的不同显示效果，可依据场景和客户需求实现不同的跑马效果。

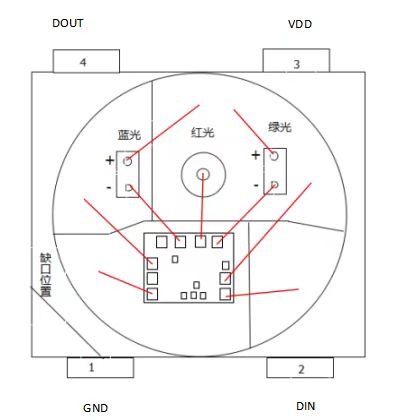

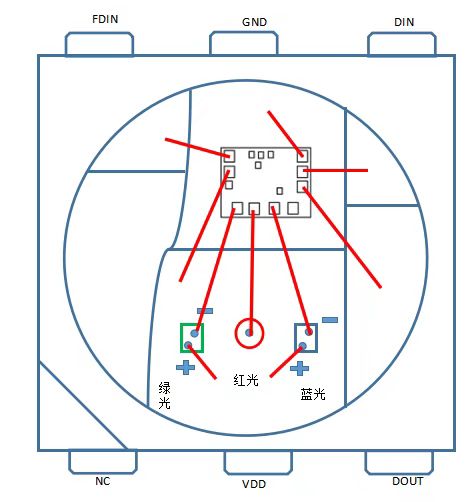

二内部结构：

幻彩IC灯珠通常由以下部分组成：

1：RGB/RGBW芯片‌：负责发出红、绿、蓝（以及白光）光线。

2：内置IC驱动芯片‌：包含数据锁存器、信号整形放大电路、恒流驱动电路、PWM灰度调节电路及复位电路。

3：引脚接口‌：常见为4脚或6脚封装，主要包含电源正极（VDD）、地线（GND）、数据输入（DI/DIN）和数据输出（DO/DOUT）。

三工作机理：

1：单线串行通信‌：采用单极性归零码通讯方式。控制器发送的数据通过DI端口进入第一颗灯珠。

2：数据提取与转发‌：第一颗灯珠提取前24bit数据（对应R、G、B各8位灰度值）并锁存，剩余数据经过内部整形放大后，从DO端口转发给下一颗灯珠。每经过一颗灯珠，数据减少24bit。

3：信号整形‌：内置数据整形电路确保波形畸变不累加，保证长距离传输信号的稳定性。

4：自动复位‌：具备上电复位和掉电复位功能，防止上电瞬间误亮。

四幻彩灯珠的种类：

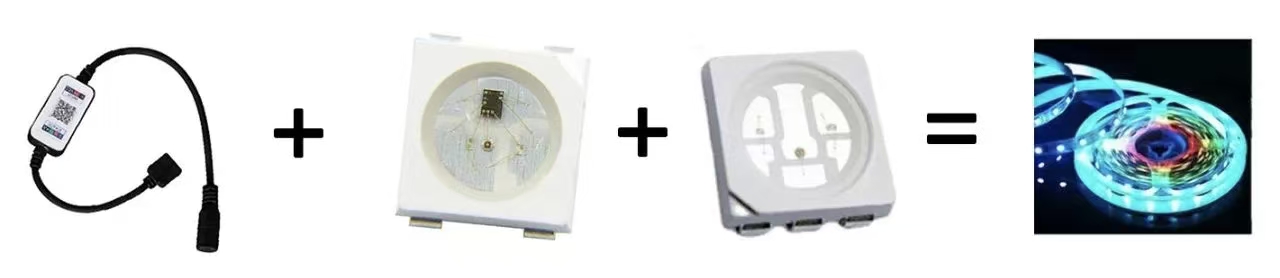

1：市面上幻彩均采用RGB三基色组合实现，加内置幻彩灯珠，传送方式有四脚单点单控与六脚断点续传1，采用内置IC灯珠+多颗常规RGB实现：如一拖二

   特点：A  通过一颗带IC灯珠配N颗RGB灯珠实现

              B  灯珠内置IC灯珠+RGB灯珠

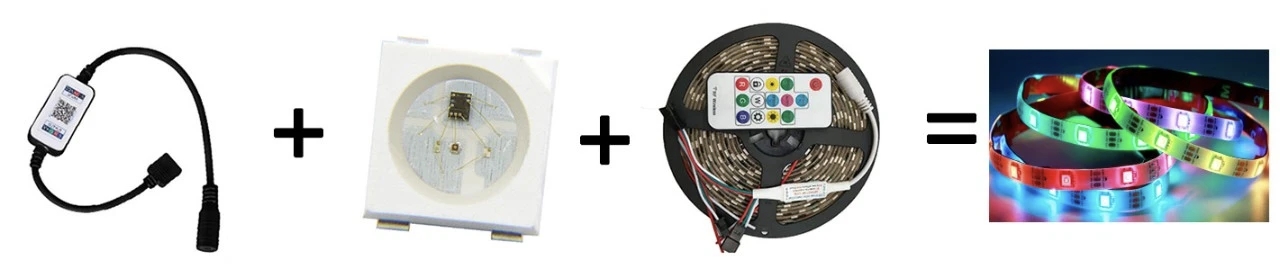

2，通过加内置IC 实现动态各种效果：

特点：A   采用固定模式或客户所需效果进行编程实现不同的动态效果

           B    灯珠均采用每颗灯珠均加IC(四脚或六脚)

断点续传：采用5050六脚支架，信号是双信号线交叉传输的方案，能使信号中断一个点后，另一条备用信号线能绕开故障点，将信号传输到下一个像素点。这样一来，出现故障只能是单颗灯不亮，而不会影响其它的灯不亮，也就不会影响产品的整体效果。

不断点续传：采用5050四脚支架，属于单点单控的灯珠，核心只有四个输出端口。

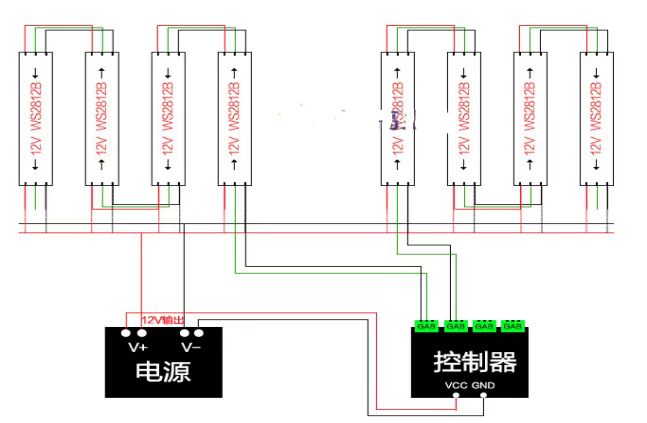

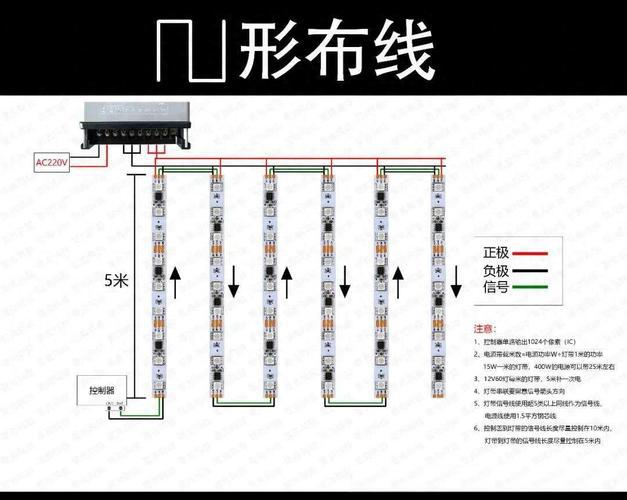

五电路连接方式：

六幻彩的应用范围及场景：

幻彩灯珠采用内置集成电路IC+三基色光组成，广泛应用于消费电子、蓝牙音响、景观装饰、汽车氛围、灯饰、像素灯条、机箱、鼠标、炫彩风扇等。
