rgb接口串联电阻怎么选？计算、接法与避坑指南

rgb接口串联电阻用于限制RGB LED电流，本文说明红绿蓝三路电阻计算、功率选择、接法差异和常见设计风险。

rgb接口串联电阻的核心作用是限流。 RGB LED内部通常包含红、绿、蓝三种芯片，它们的正向电压和发光效率并不相同。更稳妥的做法是R、G、B三路分别串联电阻，而不是共用一个电阻。

什么是rgb接口串联电阻

很多人搜索“rgb接口 串联电阻”，真正想解决的并不是复杂理论，而是：这个电阻到底该不该加、怎么加、加多大。

RGB接口一般包含三路颜色通道：

• R：红色通道

• G：绿色通道

• B：蓝色通道

三路按不同比例点亮，就能混出不同颜色。常见RGB灯珠并不是一颗单独芯片，而是把红、绿、蓝三颗芯片封装在一起。根据公共端结构不同，又常见两类：

• 公共阳极RGB

• 公共阴极RGB

结构不同会影响接线方式，但限流原则基本一致：只要不是恒流驱动，普通RGB LED电路通常都要考虑串联电阻。

串联电阻在电路里做什么

串联电阻就是和LED放在同一条电流路径上的电阻。它可以接在LED前面，也可以接在LED后面；只要与对应颜色通道形成串联关系，就能限制该通道电流。

可以把它理解成一个“电流阀门”：

• 电源提供电压；

• LED负责发光；

• 电阻承担一部分压降；

• 电流被控制在相对安全的范围内。

它不是为了让灯更亮，而是为了让灯不因过流而失控。合理的串联电阻可以帮助改善以下问题：

• 灯珠过热；

• 某一路颜色过亮或过暗；

• 混色不准；

• 长时间工作后亮度衰减；

• 批量生产时颜色一致性差。

如果一颗RGB灯珠刚上电特别亮，随后发热明显、颜色漂移，常见原因之一就是限流设计不合理。

为什么rgb接口要串联电阻

普通LED对电流很敏感。电压稍微偏高，电流就可能迅速上升；电流一大，温度随之升高，亮度、颜色和寿命都会受到影响。RGB LED还多了一层复杂性：红、绿、蓝三路芯片的电气特性不同。

限制电流，避免过载

LED不是普通小灯泡，不能简单地把电源直接接上去。以常见5V、12V电源为例，如果直接接到单颗RGB芯片上，又没有任何限流措施，电流可能瞬间超过芯片承受范围。

有些灯珠会立刻失效，有些会短暂点亮，让人误以为“能亮就是没问题”。但从工程角度看，能亮不等于能长期稳定亮。

让RGB混色更稳定

RGB混色依赖三路电流比例。电流稳定，颜色才更容易稳定；电流波动，颜色就会跟着漂。

常见表现包括：

• 白光发粉、发蓝或发绿；

• 低亮度调光时偏色明显；

• 同一批灯带前后颜色不一致；

• 某些颜色看起来“脏”或不纯。

在氛围灯、灯带、商业展示和汽车氛围灯中，这类问题尤其容易被用户感知。用户看到的是颜色不舒服，电路上往往是三路限流和驱动匹配不够细。

降低批次差异带来的影响

同型号RGB灯珠也会存在公差，例如正向电压VF、发光效率、温升表现等。合理串联电阻可以让电路对这些微小差异更宽容。

对批量项目来说，这一点很重要。样机能点亮，并不代表上千片板子在不同温度、不同批次、不同供电条件下都能保持一致。rgb接口串联电阻看起来是基础件，但它会直接影响稳定性和返修风险。

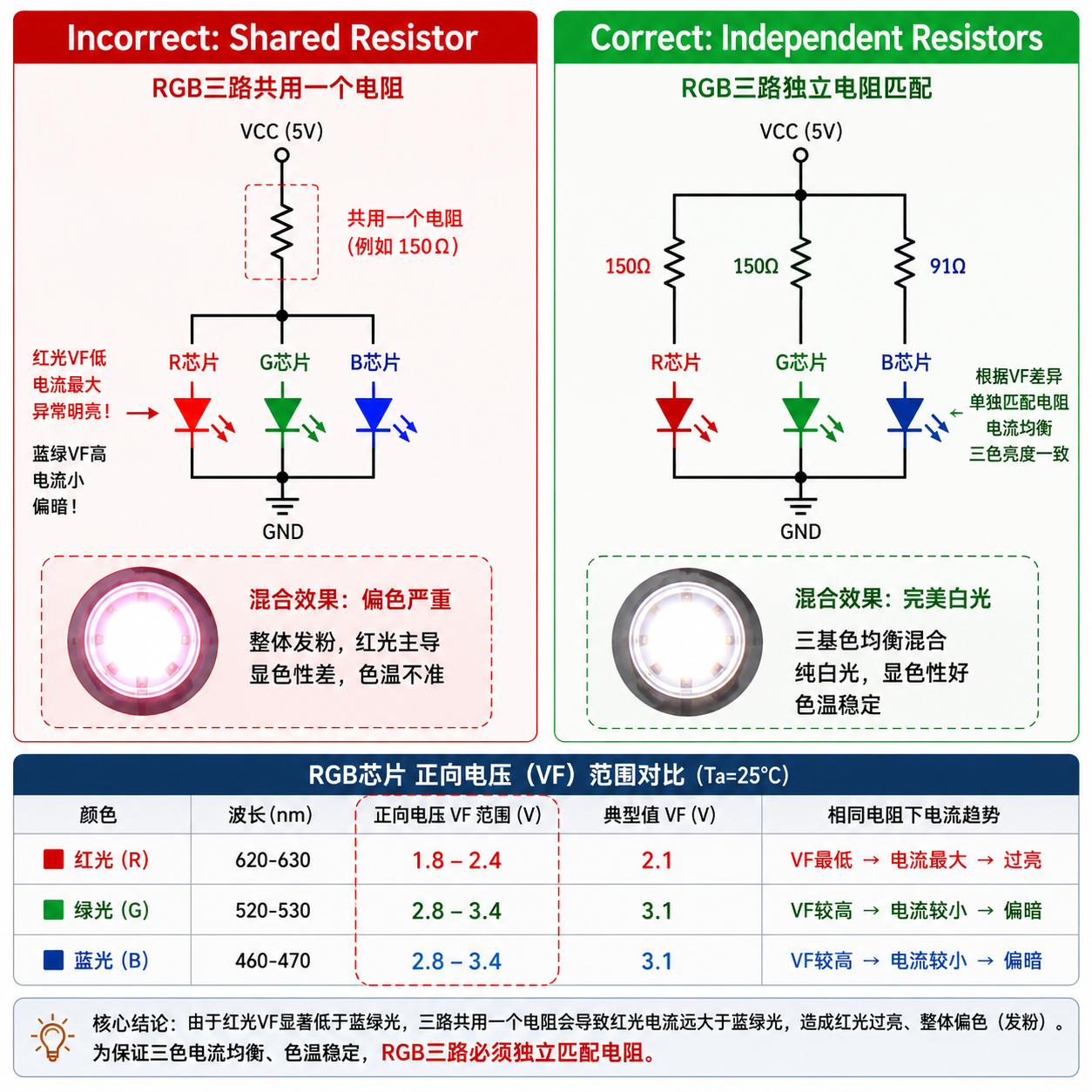

RGB三路为什么不建议共用一个电阻

RGB三路不建议共用一个串联电阻。原因很简单：红光、绿光、蓝光LED的正向电压不同，电流不会自动平均分配。

红光的正向电压通常更低，电流更容易优先流向红光通道。如果三路共用一个电阻，就可能出现：

• 红色明显偏亮；

• 白光偏暖或偏粉；

• 低亮度时混色不均；

• 某一路芯片过流；

• 批量产品颜色差异变大。

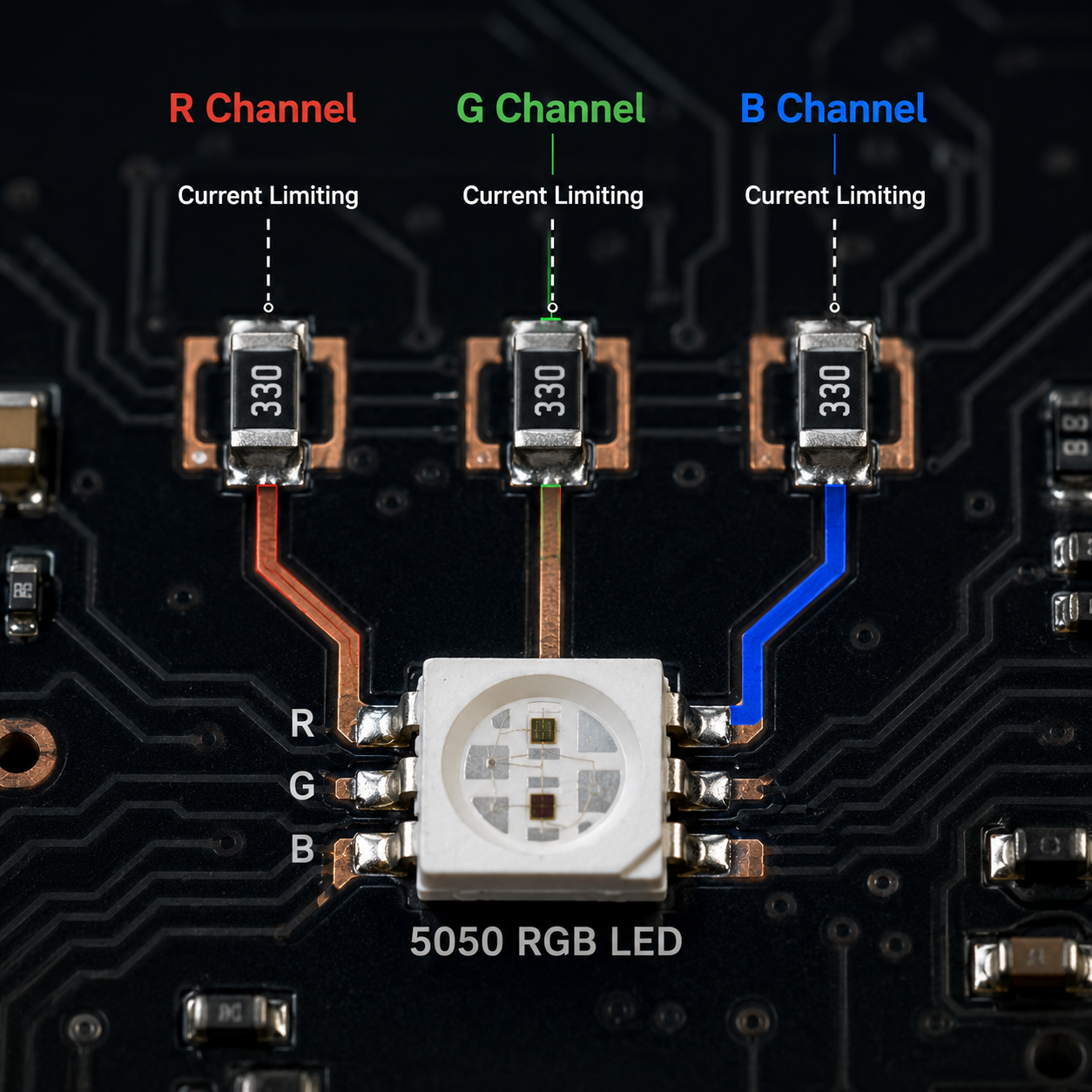

工程上更常见、更稳妥的做法是：

• R路单独一个电阻；

• G路单独一个电阻；

• B路单独一个电阻。

如果是RGBW灯珠，则白光W通道也应单独限流。因为白光芯片同样有自己的VF、电流和热特性，不能简单与RGB共用限流电阻。

不少项目为了节省一个或两个电阻位，把三路共用限流。样机阶段可能看不出严重问题，但量产后，温升、器件公差和电源波动会把偏差放大。省下的物料成本，未必能抵消后期调试、返修和偏色投诉带来的成本。

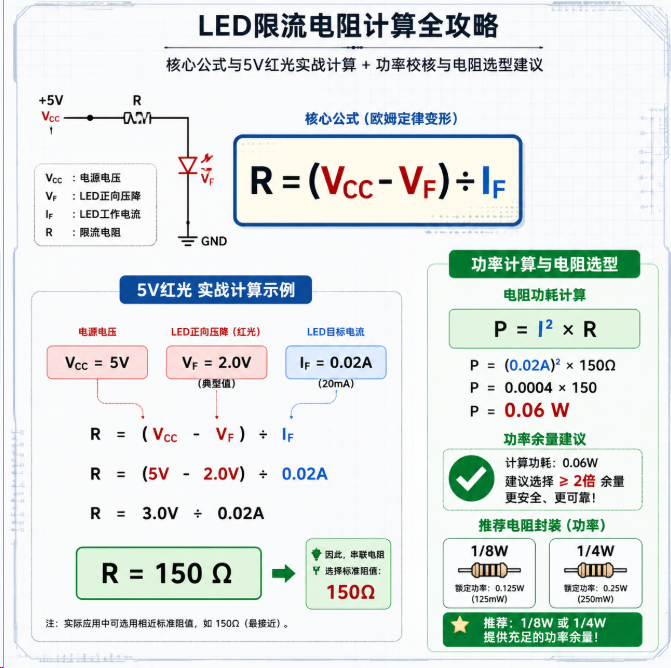

rgb接口串联电阻阻值怎么计算

只要知道电源电压、LED正向电压和目标工作电流，就可以计算串联电阻。

常用计算公式

R =（VCC - VF）÷ IF

其中：

• R：串联电阻阻值，单位Ω；

• VCC：电源电压；

• VF：LED正向电压；

• IF：LED工作电流，单位A。

电源电压减去LED自身消耗的电压，剩下的电压由电阻承担，再根据目标电流反推出阻值。

5V红光串联电阻计算

假设条件：

• 电源电压：5V；

• 红光正向电压：2.0V；

• 工作电流：20mA，即0.02A。

计算：

R =（5V - 2.0V）÷ 0.02A = 150Ω

红光通道可以先参考150Ω。如果希望亮度稍低，或想留更多余量，也可以结合标准阻值和实际亮度测试进行调整，例如选择更接近需求的上一级阻值。

5V蓝光串联电阻计算

假设条件：

• 电源电压：5V；

• 蓝光正向电压：3.2V；

• 工作电流：20mA。

计算：

R =（5V - 3.2V）÷ 0.02A = 90Ω

蓝光通道可参考91Ω或100Ω等标准阻值。

同样是5V电源，红光和蓝光算出的电阻值并不一样。这也是RGB三路不宜共用一个电阻的直接原因。

12V接单颗RGB LED时要谨慎

如果12V电源直接接单颗RGB LED，电阻上要承担较高压降，发热和能耗都会增加。

假设：

• VCC = 12V；

• 红光VF = 2.0V；

• IF = 20mA。

计算：

R =（12V - 2.0V）÷ 0.02A = 500Ω

阻值能算出来，但并不代表设计一定合理。电阻要分掉10V，功耗会变得明显。12V灯带中更常见的方式是多颗同色LED串联后再配电阻，以降低电阻损耗。

计算时不要只抄固定答案

很多说法会给出“5V RGB一般用100Ω”之类的经验值。这类经验只能做初步参考，不能代替正式计算。

实际设计中应优先确认：

• 电源实际电压是多少；

• LED规格书中的VF范围；

• 目标工作电流；

• 是短时点亮还是长期连续工作；

• 工作温度升高后VF和亮度是否变化；

• 控制端或驱动器件是否能承受该电流。

串联电阻功率怎么选

只算阻值、不算功率，是RGB电路中很常见的失误。阻值对了，但电阻功率不足，仍然可能发烫、漂值，甚至影响灯珠寿命。

常用功率公式

P = I² × R

或者：

P =（VCC - VF）× I

两种算法结果一致，只是使用条件不同。前者适合已知阻值，后者适合直接从电阻两端压降出发。

仍以5V红光为例：

• VCC = 5V；

• VF = 2.0V；

• I = 0.02A；

• R = 150Ω。

计算：

P = 0.02² × 150 = 0.06W

或：

P =（5 - 2）× 0.02 = 0.06W

得到0.06W后，不建议选择功率刚好贴边的电阻。电源波动、环境温度、元件公差都会影响实际热状态，工程设计通常需要留余量。

在很多板级设计中，1/4W电阻是相对常见的保守选择，但是否合适还要看空间、封装、散热和成本要求。

封装和散热也会影响功率余量

同样标称1/4W，不同封装、电路板材料、铜箔面积和元件密度下，实际温升可能差别很大。SMD电阻贴在高密度板上时，温度往往比预想更高。

量产前建议关注：

• 电阻表面温度；

• 周边元件是否被热影响；

• 长时间点亮后的亮度和颜色变化；

• 高温环境下是否出现阻值漂移或光衰加快。

如果电源电压高、LED电流大、环境温度高，或者产品需要长时间点亮，仅靠电阻限流可能不是理想方案，应进一步评估恒流驱动。

串联电阻接在正极还是负极

对单个LED通道来说，串联电阻接在正极侧或负极侧都可以。关键不是位置，而是它必须和对应颜色通道的LED处在同一条电流路径上。

公共阳极RGB

公共阳极结构中，公共端通常接电源正极，R、G、B三路由控制端拉低。常见设计思路是：

• 公共端接V+；

• R、G、B三路分别接控制端；

• 每一路各自串联限流电阻。

设计时重点是每个颜色通道都要独立限流，而不是纠结电阻一定要放在LED前还是后。

公共阴极RGB

公共阴极结构中，公共端接地，R、G、B三路通常由正向供电或高边控制。原则同样是：

• R路单独限流；

• G路单独限流；

• B路单独限流。

为什么不建议只在公共端放一个电阻

有些设计把一个电阻放在公共端，看起来像是“整个RGB都串了电阻”。这种方式只能限制总电流，无法分别控制R、G、B三路电流。

当多个颜色同时点亮、PWM调光或混色变化时，三路之间会互相影响，颜色稳定性较差。尤其在需要白光、浅色、渐变效果的场景中，问题更容易暴露。

RGB接口不加串联电阻会怎样

不加串联电阻，或电阻阻值过小、功率不足、三路共用，都可能导致电路失效。常见后果包括以下几类。

灯珠瞬间烧坏

LED对过流敏感。5V、12V电源直接接单颗RGB芯片时，风险尤其高。灯珠可能直接不亮，也可能短暂亮一下后失效。

某一路颜色明显偏亮或偏暗

RGB混色依赖三路平衡。不做独立限流时，某一路更容易抢电流。红光因为VF通常更低，偏亮情况较常见。

表面现象可能是：

• 白光不白；

• 紫色、青色等混色不准；

• 低亮度发色不干净；

• 不同板子颜色不一致。

发热严重并加速光衰

过流会带来过热。温度升高后，LED电气特性会继续变化，可能形成“电流变大—温度升高—特性漂移—发光失衡”的循环。

在灯带、景观亮化、商业展示这类长时间点亮的应用中，问题往往不是马上损坏，而是运行一段时间后明显变暗、偏色或某一路提前失效。

控制芯片或MCU IO口损坏

如果RGB灯珠直接接单片机IO口，又没有合适限流，风险不只在灯珠。MCU引脚的灌电流和拉电流能力有限，超出能力后可能导致控制异常，严重时损坏IO口。

更稳妥的做法是使用三极管、MOS管或专用驱动芯片承担LED电流，MCU只负责控制信号。

串联电阻限流和恒流驱动有什么区别

串联电阻和恒流驱动的目标都是控制LED电流，但方式不同。串联电阻简单、成本低；恒流驱动对电流控制更稳定，适合要求更高的项目。

什么时候适合用串联电阻

串联电阻适合小功率、结构简单、成本敏感的应用，例如：

• 小型RGB指示灯；

• 开发板实验；

• 低功率装饰灯效；

• 简单USB供电模组；

• 对颜色一致性要求不高的小型产品。

前提是三路分别计算阻值，并确认功率和温升有余量。

什么时候更适合恒流驱动

如果项目具备以下特点，恒流驱动通常更合适：

• 电流较大；

• 长时间连续点亮；

• 颜色一致性要求高；

• 散热条件有限；

• 电源波动明显；

• 可靠性要求较高。

舞台灯、投光灯、景观亮化、大功率RGB光源等应用中，单靠电阻限流往往难以兼顾效率、温升和色彩稳定性。

常见RGB LED类型与串联电阻选型参考

不同封装和应用，对rgb接口串联电阻的要求不同。下面的表格可作为初步判断方向，具体仍需结合规格书和电路条件计算。

SMD3528 RGB

SMD3528体积较小，常用于面板指示、小型装饰灯和轻量级彩色显示。电流通常不大，串联电阻是常见限流方式。

设计重点是三路独立电阻，并以灯珠规格书中的VF、IF为依据，而不是直接套固定阻值。

SMD5050 RGB

SMD5050常用于灯带、氛围灯和装饰照明。相比小封装，它对亮度和散热的要求更明显。

做5V、12V系统时，应关注：

• 电阻功率；

• 板上温升；

• 分段供电压降；

• 多颗串联后的电流一致性；

• PWM调光时的颜色稳定性。

RGBW LED

RGBW比RGB多一路白光。白光可以改善纯白表现，也能扩展混色能力，但电路控制也更复杂。

基本原则是R、G、B、W四路分别限流。白光通道不能因为“只是多一路”就与其他通道共用限流电阻。

大功率RGB LED光源

大功率RGB常用于舞台灯、投光灯、景观照明等场景。这类应用电流更大、热量更高，颜色漂移也更明显。

如果只靠串联电阻，可能出现效率低、温升高、亮度不稳定等问题。实际项目中通常应优先评估恒流驱动，并把热设计一起纳入方案。

不同电源电压下的设计重点

电源电压一变，串联电阻的计算和风险点也会变化。常见电压包括3.3V、5V、12V和24V。

3.3V RGB接口

3.3V系统常见于单片机、开发板和低压控制模块。它的特点是电压余量小，尤其绿光和蓝光VF较高时，留给电阻的压差不多。

设计时要注意：

• 灯珠真实VF范围；

• 电阻值不能随意取大；

• 批次差异可能对亮度影响更明显；

• MCU IO口驱动能力是否足够。

如果蓝光或绿光在3.3V下亮度不足，不一定是电阻问题，也可能是电压余量本身不足。

5V RGB接口

5V是最常见的中小型RGB电路电压，常用于开发板、小型灯效和USB供电模组。

它的优势是计算直观、阻值选择空间较大。设计重点仍然是：红、绿、蓝三路分别计算，不要套用同一个阻值。

12V RGB接口

12V常用于RGB灯带。典型结构不是单颗LED直接加电阻，而是多颗同色LED串联后再加限流电阻。

如果单颗LED直接接12V，容易出现：

• 电阻压降过大；

• 发热明显；

• 系统效率偏低；

• 调试空间有限。

24V RGB接口

24V常用于工程灯带、景观亮化和较长距离供电。它的优点是线损相对更低，但限流和散热设计更关键。

需要重点检查：

• 分段设计是否合理；

• 电阻功耗是否可控；

• 远端压降是否导致颜色变化；

• 是否应采用恒流或混合驱动方案。

在长距离灯带中，常见问题是靠近电源端较亮、远端变暗或颜色偏移。此时不能只看单个电阻值，还要检查供电方式、铜箔宽度、分段电流和压降。

rgb接口串联电阻设计中的常见错误

很多问题并不是不会计算，而是忽略了细节。下面这些错误在样机和量产阶段都很常见。

三路RGB共用一个电阻

为了省电阻位，把R、G、B三路共用一个电阻，会导致电流分配不均。解决方法是三路分别串联电阻。

只算阻值，不算功率

阻值算对了，功率不足，电阻仍可能发烫、漂值。应同时计算功耗，并根据温升和应用环境留余量。

不看LED规格书

直接套用“5V配100Ω”等经验值，容易导致电流偏离设计目标。不同灯珠的VF、IF和亮度等级不同，应以实际规格书为准。

把最大额定电流当长期工作电流

数据手册中的最大电流通常不适合作为长期工作电流。长期点亮应留出余量，尤其在散热条件一般的产品中。

忽略红、绿、蓝VF差异

RGB封装在一起，并不代表三路电气特性相同。每一路都应按对应VF和目标电流计算。

直接用MCU IO口驱动较大电流RGB

小电流指示应用可以评估后使用，但较大电流灯珠不建议直接由MCU IO承担。可使用三极管、MOS管或专用驱动芯片分担电流。

没做热状态测试

室温短时间点亮正常，不代表长期工作稳定。实际项目应观察长时间点亮后的电阻温度、灯珠温升、亮度变化和颜色漂移。

样机能亮就直接投产

样机阶段问题不明显，量产后才出现偏色、早期失效或老化不过，是很常见的情况。批量生产前建议做老化测试、温度测试和批次验证。

如何根据项目选择RGB LED灯珠

串联电阻不是孤立的，它与灯珠选型、驱动方式和散热条件紧密相关。灯珠选型不合适，后面再靠电阻微调，也很难得到稳定效果。

看封装尺寸

封装影响空间、亮度和散热能力。

• SMD3528：体积小，适合低功率、小空间应用；

• SMD5050：常用于灯带和氛围灯，综合色彩表现较均衡；

• 大功率封装：适合高亮项目，但对驱动和散热要求更高。

封装不是只看能不能放下，还关系到长期稳定性。

看亮度需求

不同场景对亮度要求差异很大。装饰灯重视氛围，不一定追求高亮；景观灯和舞台灯更关注输出能力；指示灯更看重清晰、稳定和均匀。

如果项目只需要柔和灯效，没必要选过高功率灯珠。功率上去后，电阻、驱动和散热都需要同步升级。

看颜色一致性

灯带、商业展示和景观工程中，同一区域颜色不齐会非常明显。选型时应关注：

• 分光分色能力；

• VF分布；

• 批次稳定性；

• 混白表现；

• 目标亮度下的色彩一致性。

看散热路径

电流越大，热量越高。散热做不好，颜色和寿命都会受影响。可以从PCB导热能力、铜箔面积、外壳散热路径和工作环境温度等方面评估。

看驱动方式

简单项目可以采用rgb接口串联电阻；高要求项目更适合恒流驱动。对于RGBW、全光谱或特种波长光源，还需要同时考虑芯片材料、封装结构、VF范围和热特性。

在需要定制RGB光源或批量模组时，像恒彩电子这类LED封装与光源方案厂商，通常会把灯珠参数、接口方式、驱动匹配和热设计放在一起评估，减少后期反复修改。

典型应用场景中的设计关注点

不同场景下，rgb接口串联电阻关注的重点并不一样。

RGB灯带

灯带常见于5V、12V和24V系统。设计时不能只看单颗灯珠，还要看每一段的LED数量、限流方式、电阻温升和线路压降。

如果灯带出现“前面亮、后面暗”或整条颜色逐渐偏移，除了检查电阻阻值，还应检查供电方式、线宽、铜箔压降和分段结构。

氛围灯

氛围灯追求视觉舒适，亮度不是唯一指标。调暖白、粉紫、浅蓝这类柔和颜色时，三路电流稍有偏差就会很明显。

这类应用应优先保证三路独立限流，并在实际调光曲线下观察偏色情况，而不是只在全亮状态下测试。

景观亮化和户外项目

户外环境更复杂，温度、湿度、供电距离和热堆积都会影响表现。除了计算串联电阻，还要关注防水结构、线路压降、浪涌保护和长时间老化后的颜色变化。

机器视觉

机器视觉场景中的RGB光源不只是“好看”，还可能影响图像采集结果。如果亮度或波长稳定性不足，识别效果可能波动。此时限流设计要更谨慎，必要时应采用更稳定的驱动方式。

FAQ

RGB接口一定要串联电阻吗？

如果RGB接口没有恒流驱动，通常需要串联电阻。串联电阻可以限制电流，保护RGB LED灯珠，减少过流、发热和偏色风险。

RGB三路可以只用一个电阻吗？

不建议。红、绿、蓝三路LED的正向电压不同，共用一个电阻会导致电流分配不均。更稳妥的做法是R、G、B三路分别串联电阻。

RGB灯珠电阻越大越好吗？

不是。电阻太大，电流变小，亮度下降；电阻太小，电流变大，可能导致发热甚至烧坏。应按电源电压、VF和目标电流计算，再结合亮度需求微调。

5V RGB接口一般用多大电阻？

没有固定值。红光VF可能约2.0V，蓝光VF可能约3.2V，即使同样是5V电源，计算出的电阻也可能不同。应按每一路参数分别计算。

RGB接口串联电阻接正极还是负极？

都可以。只要电阻和对应LED通道是串联关系，就能限流。实际放在正极侧还是负极侧，通常取决于公共阳极、公共阴极结构和PCB布局。

RGB灯珠可以直接接单片机IO口吗？

小电流指示应用可以评估后使用，但不建议直接用IO口驱动较大电流RGB灯珠。更安全的方式是使用三极管、MOS管或专用驱动芯片承担电流。

大功率RGB LED还适合用串联电阻吗？

通常不建议只靠串联电阻。大功率RGB LED对电流稳定性和散热要求更高，单靠电阻容易带来效率低、温升高和颜色漂移等问题，恒流驱动更适合。

为什么RGB灯的红色比蓝色更亮？

常见原因是三路电阻没有单独计算，或红、绿、蓝芯片效率不同。红光VF通常较低，如果限流不合理，更容易出现红色偏亮。
