你是否在为4040 RGB LED的设计与选型而困扰？精准理解SMD 4040 RGB的电学、光学及热管理特性，是确保项目成功的关键。本文将深入剖析其核心参数、驱动策略与实战应用，助你构建稳定、高效的LED解决方案。
SMD 4040 RGB LED：核心解析与应用洞察
SMD 4040 RGB LED，以其4.0 mm × 4.0 mm的方形贴片封装得名，是LED显示与照明领域中一种兼具紧凑性与性能的通用型器件。它在尺寸、散热效率与发光亮度之间取得了良好的平衡，使其成为众多中高密度应用场景的理想选择。
在实际项目部署中，我们常遇到两种主要类别：离散型RGB （每颗LED包含红、绿、蓝三个独立芯片，通过外部驱动控制）和可寻址型RGB （内置驱动IC，实现像素级独立控制）。选择哪种类型，将直接影响你的电路设计复杂性、成本预算及最终的交互效果。
核心价值对比：离散型RGB vs. 可寻址型RGB
| 特性 | 离散型RGB（三芯） | 可寻址型RGB（内置IC） |
|---|---|---|
| 封装 | 典型6焊盘（R/G/B各两引脚） | 典型4焊盘（VDD, GND, DIN, DOUT） |
| 驱动 | 需外部恒流源或限流电阻，PWM信号调光 | 内置恒流驱动与PWM调光，单线或双线协议 |
| 控制 | 整体颜色控制，或分组控制 | 像素级独立控制，可实现复杂动态效果 |
| 布线 | 每色需独立走线，或串并联分组 | 串行级联，数据线与电源线简化 |
| 成本 | 单颗成本较低，但驱动电路成本可能较高 | 单颗成本较高，但整体布线与控制简化，可能降低系统成本 |
| 应用 | 指示灯、背光、基础装饰照明、低成本灯带 | 像素屏、智能灯带、舞台效果、动态广告牌 |
| 电源完整性 | 相对不敏感 | 对电源纹波与压降敏感，需良好去耦与分段供电 |
一位来自深圳的资深工程师曾告诉我们：“如果参数偏差哪怕0.5%，整批产品都得重做。”这句话深刻反映了LED BIN管控的重要性，尤其是在大规模显示应用中，一致性是决定最终视觉效果的关键。
关键电光热参数深度解读
深入理解4040 RGB LED的核心参数，是进行精确设计和优化性能的基础。这些参数不仅影响LED的亮度、颜色表现，更直接关系到其工作寿命和系统稳定性。
电学参数：正向电压、额定电流与功耗分析
正向电压 (Vf) ：在特定正向电流下，LED两端的压降。对于离散型4040 RGB，通常在20 mA电流下：
红色 (R): 1.8V – 2.4V
绿色 (G) / 蓝色 (B): 2.8V – 3.4V
⚠️ 重要提醒 ：Vf会随温度升高而略微下降。在设计恒流驱动时，你必须考虑Vf的分布范围和温度特性。
额定电流 (If) ：LED的推荐工作电流。虽然许多4040 RGB的单通道最大电流可达20 mA，但基于我们的项目经验，建议长期工作电流控制在5 mA – 10 mA/色 ，这能显著提升LED的寿命和可靠性，并降低热量产生。
功耗估算 ：当三色全开，每色工作在20 mA时，单颗4040 RGB的功耗大约在0.18W – 0.25W之间（取决于Vf和实际电流）。精确计算公式为：P = Σ (Vf_color × I_color)。
光学参数：亮度、波长与发光角度的性能影响
发光强度 (Luminous Intensity, mcd) ：衡量LED在特定方向上的亮度。在20 mA电流下，典型的4040 RGB性能如下：
红色 (R): 300 mcd – 800 mcd
绿色 (G): 800 mcd – 2000 mcd
蓝色 (B): 200 mcd – 700 mcd
✅ 最佳实践 ：在选择LED时，除了mcd值，你更应关注其亮度BIN（分档） ，以确保批次间亮度一致性。
颜色波长 (Wavelength, nm) ：决定LED发出光的颜色。
红色 (R): 615 nm – 630 nm
绿色 (G): 520 nm – 535 nm
蓝色 (B): 460 nm – 470 nm
色点 (CIE Coordinates) ：对于对颜色精确度要求高的应用，CIE色点坐标比单一波长更能准确描述颜色。
发光角度 (Viewing Angle) ：常见120°–140°，也有透镜增强型60°–90°。大角度适合漫射照明和近距离显示，小角度则用于聚光或远距离显示。
热管理核心：热焊盘、PCB布局与散热策略
4040 RGB LED的热量管理至关重要，它直接影响LED的光衰速度、色漂和寿命。
热焊盘 (Thermal Pad) 能力 ：许多4040 RGB封装设计了底部的中心热焊盘，用于将芯片产生的热量高效地传导至PCB。在设计PCB时，你必须：
遵循厂商的Land Pattern ：确保热焊盘与PCB上的散热区域良好接触。
开窗增强散热 ：在热焊盘区域多开导热孔（Thermal Via），将其连接到PCB底层的更大面积铺铜区域，形成高效的散热路径。
PCB布局考虑 ：
铜箔厚度与面积 ：建议使用1 oz (35 µm) 或更厚的铜箔，尤其是在高电流密度或高功率密度阵列中，2 oz (70 µm) 铜箔能提供更好的散热和更低的压降。铺设大面积地铜，并确保其与LED热焊盘的连接。
热释压孔 (Thermal Relief) ：在连接热焊盘到大面积铺铜时，使用热释压孔可以减少焊接应力，同时保持良好的导热性。
回流焊技术 ：正确的回流焊曲线对于确保LED与PCB之间的良好热传导至关重要。
峰值温度 ：通常在245°C – 255°C之间，且应控制在两次以内。
升温/降温斜率 ：严格按照数据手册建议控制，避免过快或过慢导致LED内部应力或损伤。
参数对比表：4040 RGB与5050/3535封装的差异
在选择LED封装时，4040 RGB常与5050和3535进行比较。理解它们的优劣势，能帮助你做出最适合的决策。
| 特性 | 5050 RGB LED | 4040 RGB LED | 3535 RGB LED |
|---|---|---|---|
| 尺寸 | 5.0 mm × 5.0 mm | 4.0 mm × 4.0 mm | 3.5 mm × 3.5 mm |
| 体积 | 最大 | 中等 | 最小 |
| 亮度潜力 | 通常最高，散热面积大，可承受更高电流 | 中高，兼顾亮度和紧凑性 | 相对较低或热冗余小，适合高密度近距显示 |
| 散热 | 最佳，热阻相对较低 | 良好，热路较短 | 较小，热管理挑战更大 |
| 像素密度 | 较低 | 中等，适合中高密度阵列 | 最高，适合小间距显示 |
| 应用 | 大功率灯带、户外显示、大面积背光 | 中高密度灯带、像素屏、指示灯、背光 | 小间距显示、超紧凑型照明 |
| 成本 | 单颗成本适中，但可能限制密度 | 性能与成本平衡良好 | 单颗成本可能较高（因工艺），但整体可实现更高密度 |
当你需要在紧凑空间内实现中高亮度，同时对散热有一定要求时，4040 RGB往往是平衡性能与成本的理想选择。
4040 RGB在不同场景下的实战应用
4040 RGB LED凭借其独特的尺寸和性能特点，在多个领域展现出强大的适应性。了解这些应用场景，能帮助你更好地规划项目设计。

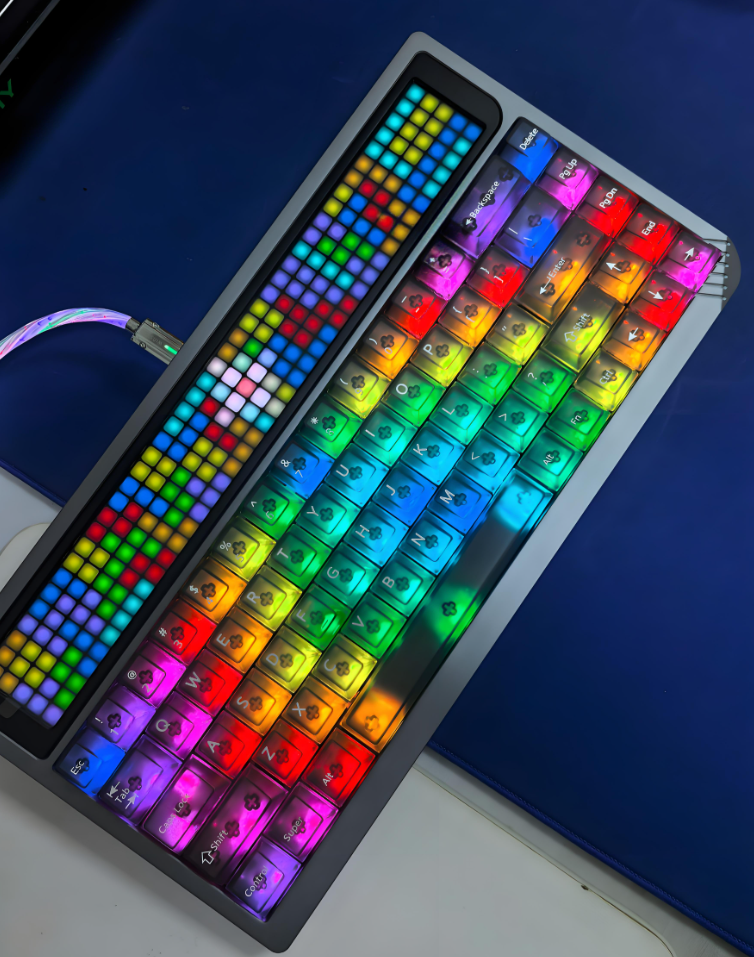

1. 高密度指示与装饰照明
应用场景 ：电子产品状态指示灯、室内装饰灯带、游戏外设灯效、智能家居氛围灯。
使用数据 ：在桌面RGB灯带项目中，我们常将4040 RGB以每米60-144颗的密度排列，并采用内置IC的可寻址方案，配合5V电源分段注入，确保色彩均匀性和动态效果。
项目实战经验 ：对于需要精准色彩控制和高密度排列的装饰灯带，可寻址4040 RGB（如兼容WS2812B协议的型号）是首选。它简化了控制线路，让每个像素都能独立显示不同颜色，实现复杂的渐变、跑马灯等效果。

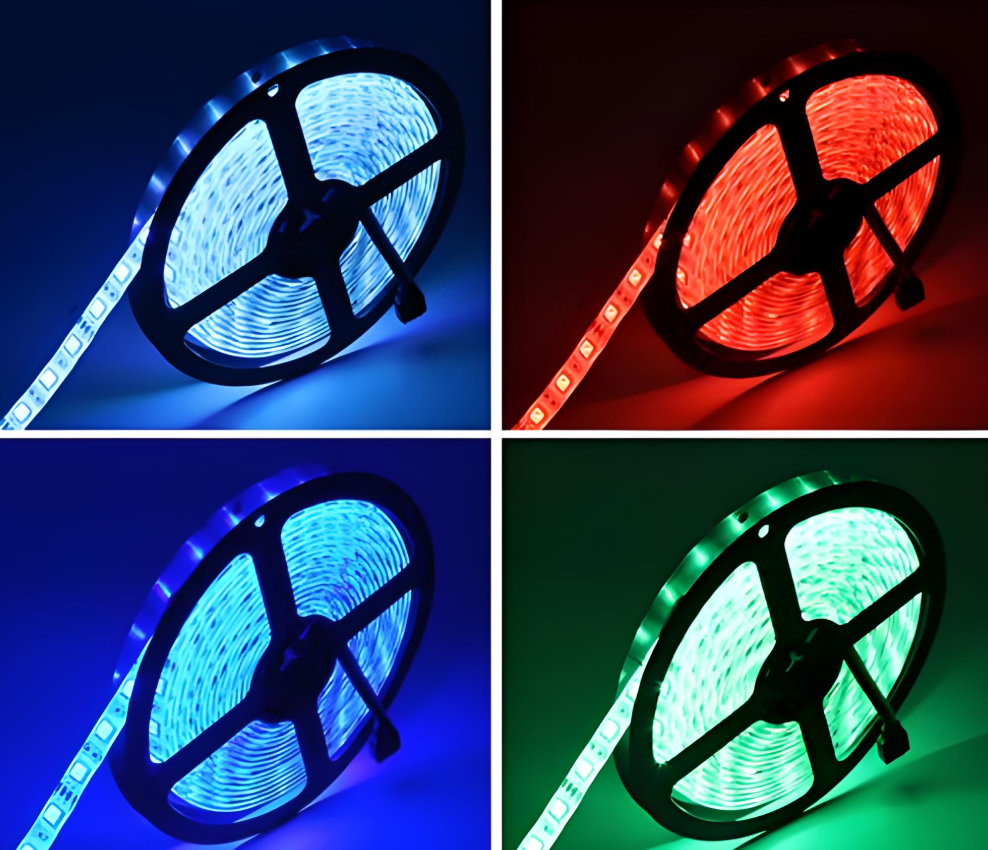

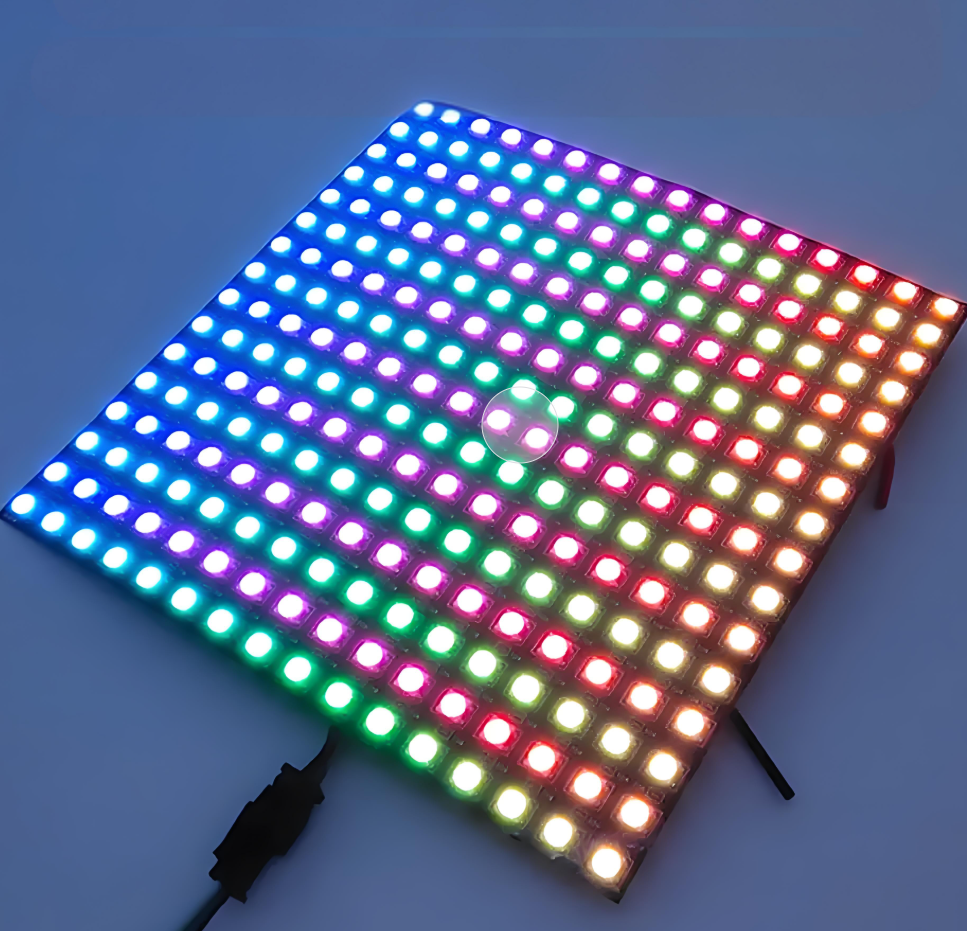

2. 像素化显示屏与灯带
应用场景 ：LED点阵屏、数字广告牌、舞台背景墙、创意艺术装置。
使用数据 ：在户外像素屏项目中，我们曾使用4040 RGB封装的防水灯串，以IP67等级应对恶劣环境。每颗LED在满白状态下，电流上限约45-60mA。
项目实战经验 ：构建大型像素化显示系统时，电源完整性是重中之重。你会发现，每隔0.5米至2米增加一个电源注入点，并使用足够的去耦电容（例如每颗0.1µF陶瓷电容+每段1-10µF钽/电解电容），能有效避免因压降导致的尾端发暗或数据紊乱。
3. 背光与轮廓照明
应用场景 ：LCD屏幕背光、建筑轮廓照明、汽车内饰照明、仪器仪表背光。
使用数据 ：在一些工业控制面板的背光应用中，离散型4040 RGB通常工作在较低电流（5-10mA/色），以保证长寿命和低功耗，并使用恒流驱动器提供稳定的亮度。
项目实战经验 ：对于均匀背光需求，离散型4040 RGB配合漫射板能提供平滑的光线。在汽车内饰照明中，其紧凑的尺寸允许在狭小空间内灵活布局，而良好的散热性能则确保了车内高温环境下的可靠性。
4. 舞台与户外显示系统
应用场景 ：舞台灯光效果、大型户外广告屏、建筑媒体立面。
使用数据 ：在户外应用中，LED的抗紫外线（UV）能力和防水等级至关重要。选择采用耐UV硅胶封装的4040 RGB，并配合IP65/IP67/IP68的整灯带或灌封方案，是确保长期可靠性的关键。
项目实战经验 ：户外应用对LED的一致性和可靠性要求极高。我们通常会选择经过严格BIN管控的4040 RGB，并对整个系统进行充分的防水、防尘和防腐蚀设计，确保其在极端天气条件下的稳定运行。
4040 RGB LED选型决策指南
选择合适的4040 RGB LED并设计配套电路，是项目成功的基石。你需要根据具体需求，权衡性能、成本与复杂性。
离散RGB与可寻址RGB：如何根据需求选择？
选择离散型4040 RGB ：
如果你需要 ：简单的颜色指示、成本敏感型项目、固定颜色或基础混色、对布线密度要求不高。
例如 ：设备状态指示灯、通用灯带、基础背光。
优势 ：成本较低，驱动电路相对简单（可用限流电阻或基础恒流源）。
选择可寻址型4040 RGB ：
如果你需要 ：像素级独立控制、复杂动态效果、节省布线、快速开发。
例如 ：LED点阵屏、智能灯带、舞台效果灯、互动显示。
优势 ：编程灵活，布线简洁，但单颗LED成本较高，对电源完整性要求更苛刻。
驱动方式分级推荐：恒流、限流与PWM调光策略
恒流驱动（推荐） ：
当你需要 ：最佳的亮度一致性、延长LED寿命、精确控制电流。
方式 ：使用专用LED恒流驱动IC（如降压型、升压型或线性恒流IC）。
优点 ：无论Vf如何变化，电流始终稳定，亮度均匀。
限流电阻（成本优先） ：
当你需要 ：最低成本、简单电路、对亮度一致性要求不高。
方式 ：在LED串联电路中加入电阻。
计算 ：Rlimit ≈ (Vsup − Vf_color_typ) / Icolor。请记住，Vf的波动会引起电流变化，进而影响亮度。
PWM调光 ：
当你需要 ：平滑的亮度调节和色彩混色。
方式 ：通过MCU或专用调光IC输出PWM信号，控制LED的通断时间比例。
✅ 最佳实践 ：PWM频率应至少≥1 kHz，最好在2 kHz – 4 kHz以上，以减少人眼可感知的闪烁（拍频）。同时，进行伽马校正能获得更平滑的低灰度表现。
综合对比表格：不同封装的性能与成本权衡
| 封装类型 | 亮度潜力 | 散热性能 | 像素密度 | 成本（单颗） | 典型应用 | 选型建议 |
|---|---|---|---|---|---|---|
| 5050 | 高 | 优 | 低 | 适中 | 大功率灯带、户外屏 | 追求极致亮度与散热，密度次要 |
| 4040 | 中高 | 良好 | 中等 | 适中 | 中高密度灯带、像素屏 | 平衡亮度、紧凑性与成本 |
| 3535 | 中低 | 较小 | 高 | 略高 | 小间距显示、超紧凑 | 追求极致密度，亮度或散热可牺牲 |
当你遇到需要动态效果和简化布线的挑战时，优先考虑可寻址型4040 RGB。虽然单颗成本略高，但整体系统集成度和开发效率会显著提升。
条件式建议：特定应用场景下的最佳选型路径
如果你的需求是高密度显示且预算有限 ：基于我们的项目经验，离散型4040 RGB配合集中的恒流驱动方案，能够提供良好的性能与成本平衡。
当你遇到需要动态效果和简化布线的挑战时 ：优先考虑可寻址型4040 RGB。虽然单颗成本略高，但整体系统集成度和开发效率会显著提升。
针对户外或恶劣环境应用 ：经过验证最适合的是选择高IP等级的4040 RGB封装（如硅胶灌封），并确保PCB设计具备出色的散热能力和防潮防腐蚀处理。
PCB设计与焊接实操技巧
PCB设计和焊接工艺是确保4040 RGB LED稳定、高效工作的关键环节。不当的设计和操作可能导致性能下降甚至LED损坏。
PCB布线与铜箔设计：电源完整性与信号完整性
电源完整性 ：
加宽电源与地线 ：对于高电流密度的LED阵列，电源（VDD）和地线（GND）铜箔宽度应足够，以最小化压降。建议铜箔厚度不低于1 oz (35 µm) ，高功率应用可考虑2 oz (70 µm)。
分段供电 ：尤其对于可寻址LED长灯串，必须进行分段供电。根据实际测试，每0.5米至2米增加一个电源注入点，可以有效缓解因铜箔阻抗引起的压降，避免“尾端发暗”现象。
去耦电容 ：在每个可寻址LED附近放置0.1 µF (X5R/X7R) 陶瓷电容，并每隔一段距离（例如每10-20颗LED）放置1 µF – 10 µF的钽电容或电解电容，以滤除电源噪声，确保IC稳定工作。
信号完整性 （针对可寻址LED）：
数据线走线 ：数据线（DIN/DOUT）应尽量短且直，避免锐角弯折。
串联小电阻 ：在长距离数据线走线上，可以串联22 Ω – 100 Ω的小电阻，以抑制信号过冲和反射，提高信号质量。
接地回流路径 ：确保数据信号有清晰、低阻抗的接地回流路径，避免地回路分离造成信号失真。
热焊盘布局与散热孔设计
遵循厂商Land Pattern ：严格按照LED数据手册提供的焊盘尺寸和形状进行设计。
中间热盘的连接 ：对于带有中央热焊盘的4040 RGB，务必将其通过多个导热孔 (Thermal Via) 连接到PCB底层或内部层的较大面积铺铜区域。这些导热孔应均匀分布在热焊盘下方，直径通常为0.3 mm – 0.4 mm。
增加散热面积 ：在LED下方和周围的PCB区域，尽可能铺设大面积的铜箔，并与热焊盘通过导热孔连接，以最大化散热效果。
回流焊曲线优化与防潮处理
回流焊曲线 ：严格遵循LED数据手册推荐的回流焊温度曲线。
预热区 ：控制升温斜率，避免LED受到热冲击。
回流区 ：峰值温度通常在245°C – 255°C，持续时间应在规定范围内，避免过高温度或过长时间。
冷却区 ：快速但不过快的冷却有助于形成良好的焊点结构，减少内部应力。
❌ 常见误区 ：频繁返工或使用不当的回流焊曲线，可能导致LED内部芯片损伤、支架变形，甚至焊盘脱落。
防潮处理 (MSL) ：大多数SMD LED的吸湿等级（Moisture Sensitivity Level, MSL）为MSL 3。
开封后工作时限 ：在30°C/60%RH环境下，开封后通常有168小时的工作时限。
超时烘烤 ：如果超出时限，或LED包装受潮，你必须在回流焊前进行烘烤 （通常在60°C – 80°C下烘烤数小时），以去除LED内部吸收的水分，防止在回流焊高温下产生“爆米花效应”（内部水分汽化膨胀导致封装开裂）。
储存 ：LED应储存在干燥剂和防潮袋中，避免紫外线直射，以防止环氧树脂或硅胶封装黄化。
ESD防护与抗静电措施
ESD等级 ：典型的4040 RGB LED抗ESD等级为2 kV HBM (Human Body Model)。虽然这提供了一定的防护，但在生产和使用中你仍需谨慎。
生产环境 ：在LED的生产、组装和测试过程中，你必须佩戴防静电手环、脚环，使用防静电工作台和工具，并保持环境湿度在40% – 60% RH。
电路防护 ：
输入端TVS ：在电源输入端和数据输入端（尤其是可寻址LED的DIN引脚），你可以考虑增加瞬态电压抑制器（TVS）二极管，以吸收浪涌和静电冲击。
数据线串阻 ：如前所述，数据线上的串联小电阻也有助于抑制ESD引起的瞬态电流。
常见问题诊断与性能优化策略
在实际应用中，即使精心设计，4040 RGB LED系统也可能出现各种问题。掌握常见的故障排除方法和优化策略，能帮助你快速定位并解决问题。
色偏与亮度不均：根本原因分析与校正方案
根本原因 ：
BIN管控不严格 ：不同批次或同一批次内不同BIN的LED，其亮度或波长可能存在差异。
Vf差异导致电流不均 ：使用限流电阻驱动时，Vf的微小差异会导致流过R/G/B芯片的电流不均，从而引起色偏。
驱动电流不稳定 ：恒流源精度不足或电源纹波过大。
伽马曲线不匹配 ：尤其在低灰度显示时，人眼对亮度变化的感知并非线性，导致低灰度显示不均匀。
解决方案 ：
严格BIN管控 ：选择同一批次、同一亮度BIN和色BIN的LED，以确保一致性。
高精度恒流驱动 ：优先采用高精度的恒流驱动IC，确保每个LED或每组LED的电流稳定。
伽马校正 ：通过软件算法调整LED的亮度响应曲线，以匹配人眼的非线性感知。
校准 ：对于大型显示屏，可以进行逐点或逐模块的亮度/颜色校准。
压降与尾端发暗：供电分段与去耦实践
根本原因 ：
电源线阻抗过大 ：PCB铜箔过窄或过薄，导致电流流过时产生较大压降。
电源注入点不足 ：长距离的LED灯带或阵列，仅从一端供电，末端压降明显。
解决方案 ：
加粗供电铜皮 ：使用更宽、更厚的电源和地线铜箔，降低线路阻抗。
分段供电 ：根据LED数量和总电流，合理规划电源注入点。例如，每隔一定长度（0.5米至2米）增加一个电源注入点，直接从主电源母线取电。
就近去耦 ：在每个可寻址LED附近放置小容量（如0.1µF）陶瓷电容，并在电源注入点或每段电路的起始点放置大容量（如1µF-10µF）电解或钽电容，以平稳电源电压。
⚠️ 重要提醒 ：在设计PCB时，务必进行电源完整性分析，估算压降。
过热光衰与寿命缩短：散热优化与工作电流控制
根本原因 ：
工作电流过高 ：LED在过高电流下工作，结温升高。
散热设计不足 ：PCB散热铜箔面积不足、导热孔数量不够或散热路径受阻。
环境温度过高 ：LED在高温环境下工作，加速老化。
解决方案 ：
增加PCB散热铜箔面积，并确保热焊盘与散热区域良好连接。
增加导热孔数量和尺寸，改善热量从LED到PCB的传导。
在必要时，增加外部散热片或风扇辅助散热。
降低工作电流 ：将LED工作电流控制在推荐范围内（例如5 mA – 10 mA/色），这是延长寿命最直接有效的方法。
优化散热 ：
控制回流焊曲线 ：确保焊接质量，减少热阻。
选择高效率LED ：选择光电转换效率更高的LED，减少热量产生。
ESD/浪涌损伤：预防与保护措施
根本原因 ：
静电放电 (ESD) ：在生产、运输和安装过程中，静电累积并瞬间放电，击穿LED芯片。
电源浪涌 ：电源瞬态过电压或电流冲击。
解决方案 ：
生产车间严格执行防静电措施：防静电地坪、工作服、手环、脚环、离子风机等。
LED存储和运输使用防静电包装。
完善ESD规范 ：
输入端加TVS ：在电源输入端和数据输入端（特别是可寻址LED的DIN引脚）安装瞬态电压抑制器（TVS）二极管，吸收过电压尖峰。
数据线串阻 ：在数据线上串联22 Ω – 100 Ω的电阻，可以有效抑制ESD引起的瞬态电流，保护LED内部驱动IC。
地线设计 ：确保系统有良好、低阻抗的接地，为ESD电流提供安全的泄放路径。
4040 RGB LED高频技术问答
在与许多工程师和设计师交流时，我们发现以下问题是关于4040 RGB LED最常被提及的。
1. 为什么4040 RGB比5050更适合某些应用？
4040 RGB在尺寸上比5050更紧凑（4x4mm vs 5x5mm），这意味着在相同面积内可以实现更高的像素密度。同时，相较于更小的3535封装，4040又拥有更大的发光面和更好的散热能力，使其在需要中高亮度、中高密度且对散热有一定要求的应用（如室内像素屏、紧凑型灯带）中表现更优。它的热路更短，能更有效地将热量传导出去。
2. 如何确保大批量LED的颜色一致性？
确保颜色一致性是LED显示项目的核心挑战。最关键的措施是：
严格的BIN管控 ：向供应商要求提供同一批次、同一亮度BIN和色BIN（CIE坐标）的LED。
高精度恒流驱动 ：使用精确的恒流驱动IC，保证每个LED的电流稳定。
伽马校正 ：通过软件算法调整LED的亮度响应曲线，以匹配人眼的非线性感知。
环境控制 ：避免LED工作在过高温度下，因为高温会导致光衰和色漂不同步。
3. 可寻址4040 RGB的电源设计有哪些特殊要求？
可寻址4040 RGB内置驱动IC，对电源完整性更为敏感。你需要：
分段供电 ：根据LED数量和总电流，合理规划电源注入点，避免长距离传输导致的压降。例如，每0.5-2米注入一次电源。
充分去耦 ：在每颗LED附近放置0.1µF陶瓷电容，并在每段电路的起始点放置1-10µF的钽或电解电容，以滤除电源噪声。
宽厚电源线 ：PCB上的电源和地线铜箔应足够宽厚，以降低阻抗。
低纹波电源 ：选择输出纹波小的电源供应器。
4. 在户外应用中，4040 RGB需要哪些特殊防护？
户外应用对LED的可靠性是严峻考验。除了常规的散热和ESD防护外，还需：
防水防尘 ：选择具备高IP等级（如IP65/IP67/IP68）的封装或整灯带产品，通过硅胶灌封、环氧树脂封装等方式保护LED。
抗紫外线 (UV) ：选择采用耐UV硅胶封装的LED，防止长期日晒导致封装材料黄化、性能下降。
防腐蚀 ：在潮湿或化学腐蚀环境中，PCB需进行三防漆处理，并确保所有连接件具备防腐蚀能力。
宽温范围 ：选择可在宽温度范围内稳定工作的LED。
5. 如何计算离散4040 RGB的限流电阻？
如果你选择使用限流电阻驱动离散型4040 RGB，计算公式为：
R_limit = (V_sup - V_f_color) / I_color
其中：
R_limit：限流电阻阻值。
V_sup：电源电压。
V_f_color：对应颜色LED的正向电压（例如，红色LED的Vf通常在1.8V-2.4V）。
I_color：你希望流过LED的电流（例如，5mA-10mA）。
⚠️ 重要提醒 ：由于Vf会随温度和个体差异波动，限流电阻方案会导致亮度不一致，建议用于对亮度要求不高的场合。
6. PWM调光的频率选择对视觉效果有何影响？
PWM调光频率过低会导致人眼感知到闪烁，即“拍频”效应。
低频 (低于100 Hz) ：肉眼可见明显闪烁。
中频 (100 Hz - 1 kHz) ：大部分人可能不察觉闪烁，但在高速摄影或移动物体时可能出现拖影。
高频 (2 kHz - 4 kHz及以上) ：基本消除人眼可感知的闪烁，提供平滑的视觉效果，尤其适用于摄影和视频录制场景。
✅ 最佳实践 ：建议PWM调光频率至少2 kHz以上，以提供更舒适和专业的视觉体验。
7. 热焊盘（Thermal Pad）在4040封装中扮演什么角色？
热焊盘是4040 RGB LED封装底部的一个金属区域，其主要作用是作为芯片内部热量向外部PCB传导的主要路径。LED芯片在工作时会产生热量，如果热量不能及时散发，会导致结温升高，从而加速光衰、改变颜色，甚至缩短寿命。通过将热焊盘与PCB上的大面积铺铜和导热孔连接，可以大大提高LED的散热效率，确保其在稳定温度下工作。
8. 如何有效避免回流焊过程中的LED损伤？
回流焊是LED贴装的关键环节，不当操作易导致损伤。为避免损伤，你需要：
严格遵循数据手册的回流焊曲线 ：包括预热时间、升温斜率、峰值温度（通常245-255°C）和冷却斜率。
控制焊接次数 ：通常建议回流焊次数不超过2次。
烘烤处理 ：如果LED开封后超过MSL规定时限或受潮，你必须进行烘烤，以防止“爆米花效应”。
使用合适的焊膏 ：选择与LED封装材料兼容且熔点适宜的焊膏。
避免机械应力 ：在焊接和冷却过程中，避免对LED施加机械压力。
快速选型建议
指示类/灯带（成本敏感，基础功能） ：选择离散型4040 RGB ，配合恒流驱动或限流电阻。建议电流控制在5–10 mA/色，以保证长期可靠性。
像素控制/智能灯带（动态效果，简化布线） ：选择可寻址型4040 RGB （与WS2812/SK6812同类协议）。设计时需注意5 V供电、分段注入电源和充足的去耦电容。
高亮/户外应用（可靠性优先） ：优先选择高亮度BIN、大发光角度的4040 RGB。务必选择耐UV硅胶封装，并配合IP65/IP67/IP68的防水灌封方案。在PCB设计中，强化散热铜箔和导热孔。
