rgbled怎么调颜色：从接线到控制的实用方法

很多人问rgbled怎么调颜色，真正卡住的并不是“红绿蓝能混色”这句原理，而是明明接好了灯，却只能亮一种颜色、颜色不准，或者亮度一变就偏色。要稳定调出目标颜色，关键在于接线方式、控制方法、供电匹配和参数设置这4步。

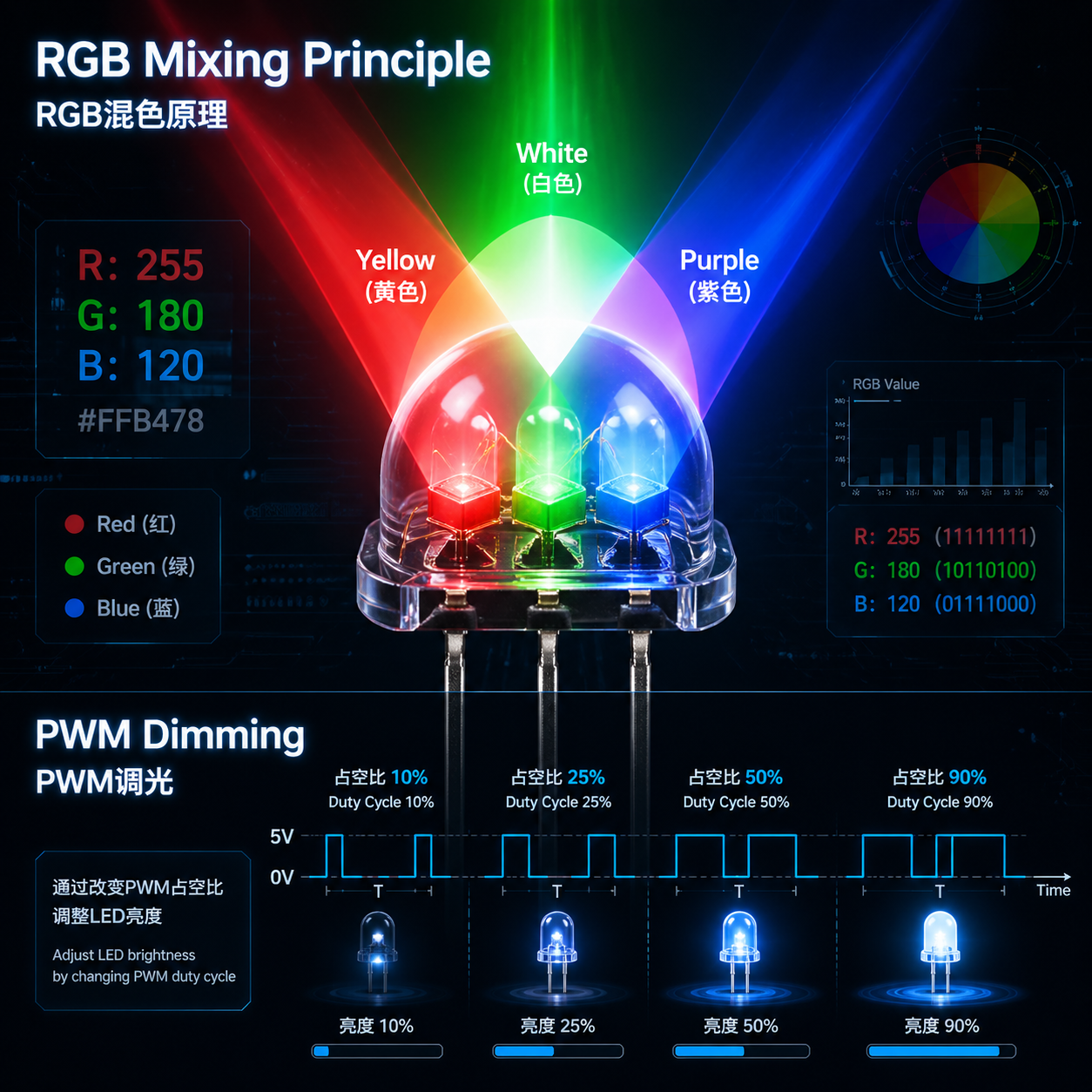

RGBLED调颜色的核心原理

RGB LED本质上是把红光、绿光、蓝光三种发光单元集成在一起。通过分别控制三路的亮度，就能混合出不同颜色。

最常见的调色方式是PWM调光。简单理解，就是让每一路LED在极短时间内快速开关，通过改变“亮的时间占比”来控制视觉亮度。

例如：

• 红色 255，绿色 0，蓝色 0：显示纯红
• 红色 0，绿色 255，蓝色 0：显示纯绿
• 红色 0，绿色 0，蓝色 255：显示纯蓝
• 红色 255，绿色 255，蓝色 0：显示黄色
• 红色 255，绿色 255，蓝色 255：显示白色
• 红色 128，绿色 0，蓝色 128：显示紫色

想把RGBLED颜色调准，重点不是“会不会调”，而是三路输出是否能独立、稳定、线性地控制。

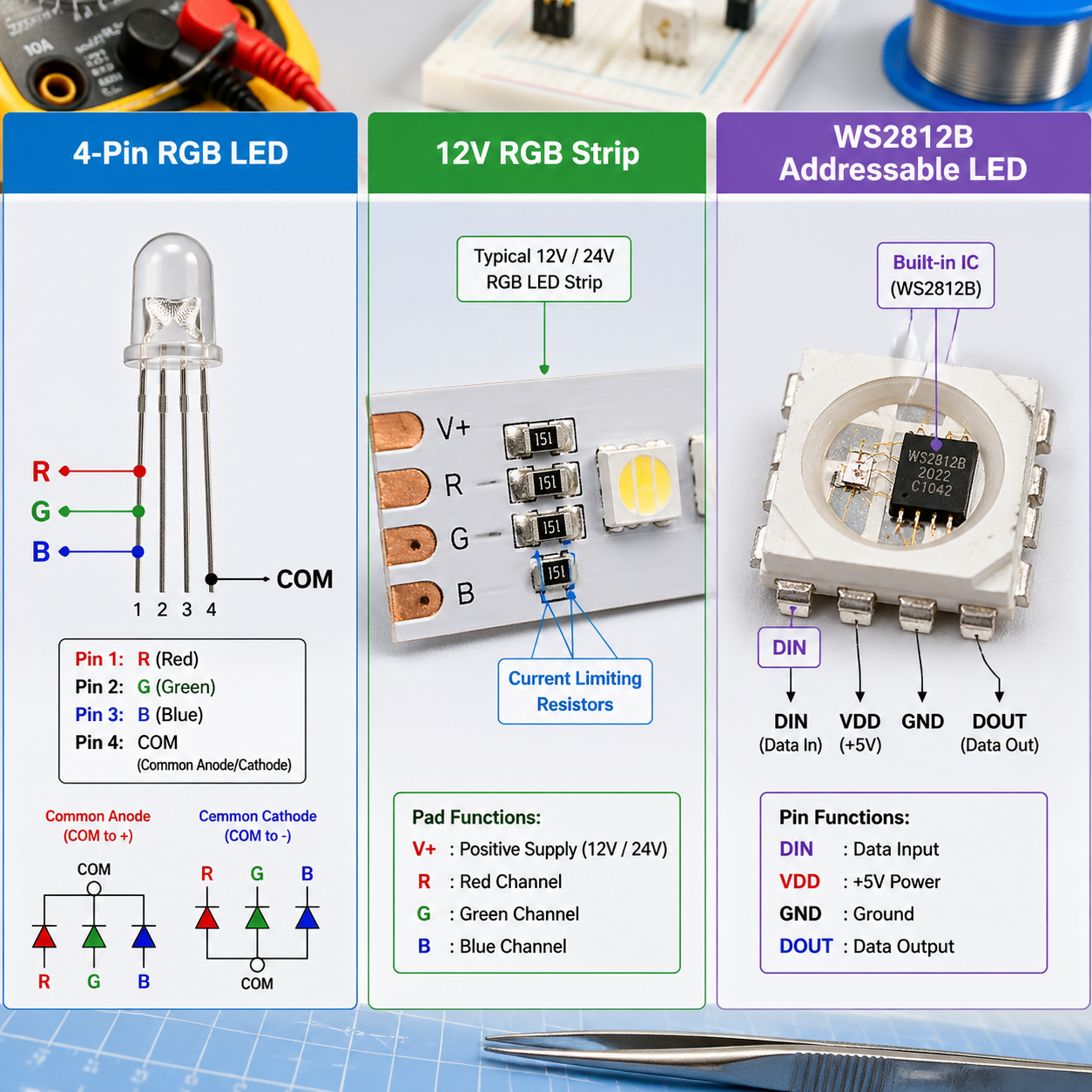

先分清：你用的是哪一种RGB LED

在动手之前，先确认产品类型。不同类型，调色方法差别很大。

1. 普通四脚RGB LED

这种产品通常有4个引脚，分别对应：

• R红色通道
• G绿色通道
• B蓝色通道
• 公共端

公共端又分两种：

• 共阳极：公共端接正极
• 共阴极：公共端接负极

如果类型判断错了，常见现象就是颜色逻辑反了，或者根本无法正常调色。

2. RGB灯带

RGB灯带通常是12V或24V供电，采用三路通道输出控制整段颜色变化。常见接口包括：

• V+ / R / G / B
• 部分控制器带有红外、蓝牙或Wi-Fi调色功能

这类产品适合家装、柜台、氛围照明，但要注意控制器输出电流是否匹配灯带功率。

3. 可编程RGB灯珠

比如常见的WS2812、SK6812等，每颗灯珠都能单独控制颜色。它们不是简单三路调压，而是通过数据信号完成逐点调色。

这种类型更适合：

• 广告字
• 像素屏
• 动态氛围灯
• DIY电子项目

rgbled怎么调颜色：3种常见方法

手动调色：适合基础测试

最基础的方式是分别给R、G、B三路供电或串接限流电阻进行测试，观察不同通道亮起后的颜色变化。

如果是单颗RGB LED，通常需要：

• 确认工作电压
• 串联合适的限流电阻
• 分通道测试红、绿、蓝是否正常发光

这种方法适合排查：

• 某一路是否损坏
• 引脚是否接错
• 共阳/共阴是否判断正确

一个高频场景：灯能亮，但颜色总是不对

很多人在桌面测试时会遇到这种情况：红色、绿色、蓝色单独看都正常，但混色后就是发灰、发粉，或者白色明显偏蓝。

这类问题通常不是灯珠“坏了”，而是以下几个原因：

• 三路电流不一致
• 电阻阻值选得不平衡
• 供电电压波动
• 不同颜色芯片的正向压降不同

解决方法更实际的是：

• 给R/G/B分别匹配独立限流电阻
• 检查电源是否稳定在额定电压
• 用万用表测量各通道电流
• 通过逐步调整PWM占空比校正颜色

如果目标是“看起来接近白色”，往往不能简单把三路全开到100%，而是需要做比例校准。

用控制器调色：家装和工程中更常见

对于RGB灯带或模组，最常见的是使用专用控制器。控制器可以让三路输出按比例变化，从而快速切换颜色。

常见控制方式包括：

• 旋钮控制
• 红外遥控
• 蓝牙App
• Wi-Fi联动
• DMX控制

这种方式的优势是操作简单，但实际使用中最容易出问题的是负载超限。

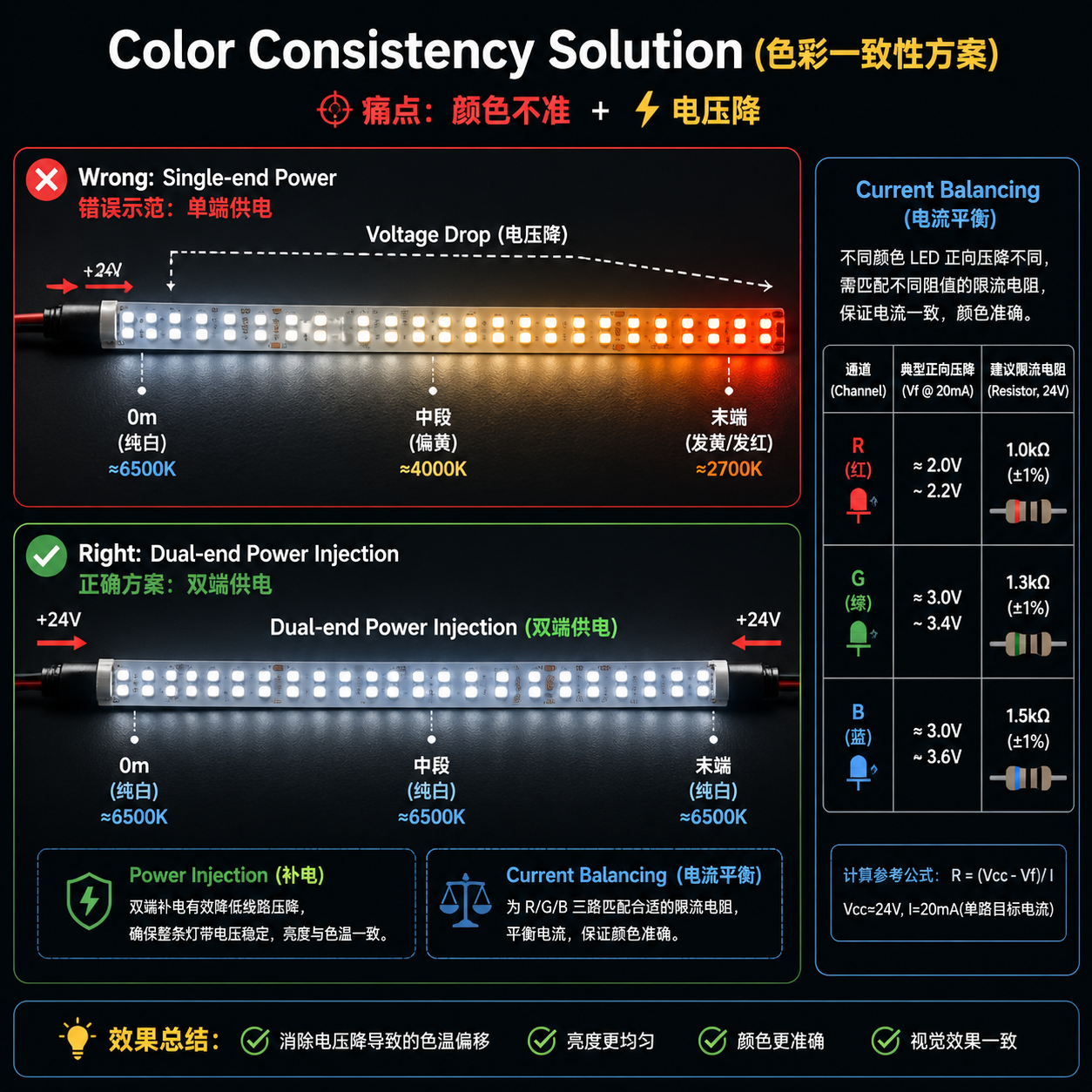

一个真实使用场景：吊顶灯带安装后颜色失真

家装里很常见的一种情况是：吊顶、柜底或背景墙灯带刚装好时颜色正常，但亮一段时间后，末端开始出现颜色变浅、偏黄或偏红。

这通常和以下问题有关：

• 灯带过长导致压降
• 电源功率预留不足
• 控制器输出电流不够
• 接线线径过小

更稳妥的处理方式是：

• 单路灯带尽量控制在合理长度内
• 使用双端供电或多点供电
• 电源功率至少预留20%到30%余量
• 根据总功率核算控制器每路输出电流

如果RGB灯带前端和末端颜色不一致，优先排查的不是遥控器，而是压降与供电布局。

像恒彩电子这类做RGB照明配套的产品，工程场景里更看重的也是供电稳定性、通道一致性和长期运行的色彩偏差控制，而不是表面参数是否花哨。

用单片机或开发板调色：适合精细控制

如果你用的是Arduino、ESP32或其他开发板，可以通过PWM输出直接调节RGB LED颜色。

基本思路

假设三路亮度值范围是0到255：

• R = 255，G = 0，B = 0
• R = 255，G = 165，B = 0
• R = 0，G = 255，B = 255

数值越高，代表该颜色通道越亮。

这种方式适合做什么

• 呼吸灯效果
• 渐变效果
• 音乐联动灯光
• 温度/状态指示灯
• 智能家居氛围光

使用时要注意

• PWM频率过低可能导致肉眼可见闪烁
• 驱动电流不足会导致亮度不够
• 直接由IO口带载可能损坏主控
• 大功率RGB模块应加MOS管驱动

一般来说，若用于可视照明或长期点亮，PWM频率建议高于500Hz；若对拍摄画面有要求，往往需要更高频率，减少频闪干扰。

RGBLED调不出想要的颜色，通常是哪几个原因

如果你已经会基本操作，但还是调不准颜色，通常集中在这几个问题上：

1. 接线错误

特别是共阳极、共阴极接反，会导致控制逻辑完全相反。

2. 限流电阻不合适

不同颜色芯片的正向电压不同，若都使用相同阻值，常常会出现三色亮度不平衡。

3. 电源不稳定

供电不足时，最直观的表现就是：

• 高亮时颜色漂移
• 多色同时亮时整体变暗
• 灯带末端偏色明显

4. 控制精度不够

廉价控制器可能存在：

• 通道输出不一致
• 调光不线性
• 低亮度颜色断层明显

5. 灯珠本身一致性一般

即使参数一致，不同批次RGB LED也可能存在波长偏差和亮度偏差。在要求较高的展示、柜台、拍摄补光场景中，这会直接影响视觉统一性。

快速判断：不同问题对应的排查方法

怎么把RGBLED调成常见颜色

下面是常见颜色的参考值。不同灯珠批次会有偏差，实际项目中通常还要微调。

参考调色值

• 红色：255, 0, 0
• 绿色：0, 255, 0
• 蓝色：0, 0, 255
• 黄色：255, 255, 0
• 紫色：128, 0, 128
• 青色：0, 255, 255
• 暖白倾向：255, 180, 120
• 冷白倾向：180, 220, 255

如果你发现“理论值对了，实际观感还是不对”，优先以肉眼观感和应用环境为准，因为墙面材质、环境光和灯罩透光率都会影响最终颜色。

选购或使用时，哪些参数最影响调色效果

如果你不是做简单实验，而是要把RGB LED真正用于产品、灯箱、展示柜或家装，以下参数更值得关注：

关键参数

• 工作电压
• 单路电流
• 功率
• PWM兼容性
• 发光一致性
• 色彩还原稳定性
• 防水等级
• 散热条件

为什么这些参数重要

因为决定用户是否能“调出颜色”的，不只是控制器有没有遥控功能，而是整个系统是否满足：

• 稳定供电
• 均衡驱动
• 通道一致
• 热管理可控

尤其在连续工作场景中，温升会直接影响LED的光衰和色偏。温度越高，颜色漂移通常越明显。

FAQ

RGBLED怎么调成白色？

把红、绿、蓝三路同时点亮即可得到白色，但实际应用中通常需要比例校准。因为不同颜色芯片亮度和波长存在差异，常见做法是通过PWM把三路调到更接近视觉白平衡，而不是简单设为255,255,255。

RGBLED为什么调出来不是正白？

常见原因包括：

• 三路亮度不一致
• 限流电阻不匹配
• 供电电压不稳
• 灯珠批次存在色差
• 外部灯罩或反射材质影响观感

RGB灯带怎么调颜色不一致？

优先检查是否存在压降。当灯带长度过长、线材过细或供电点不足时，末端通道电压会下降，导致颜色偏差。工程中常用的处理方法是双端供电、分段供电，并预留足够的电源余量。

RGBLED可以直接接电源调颜色吗？

可以做基础点亮测试，但不适合精细调色。若想稳定控制颜色，通常需要配合限流电阻、PWM控制器、驱动电路使用。对于大功率模组或灯带，直接接电源容易出现电流失控、发热过大或颜色不稳定的问题。

RGBLED调颜色时要不要加驱动？

如果是单颗低功率RGB LED，简单实验可直接通过限流电阻控制；但若涉及灯带、大功率模块、长时间运行，建议增加MOS驱动或专用控制器。这样能提高通道稳定性，也能降低主控IO口过载风险。
