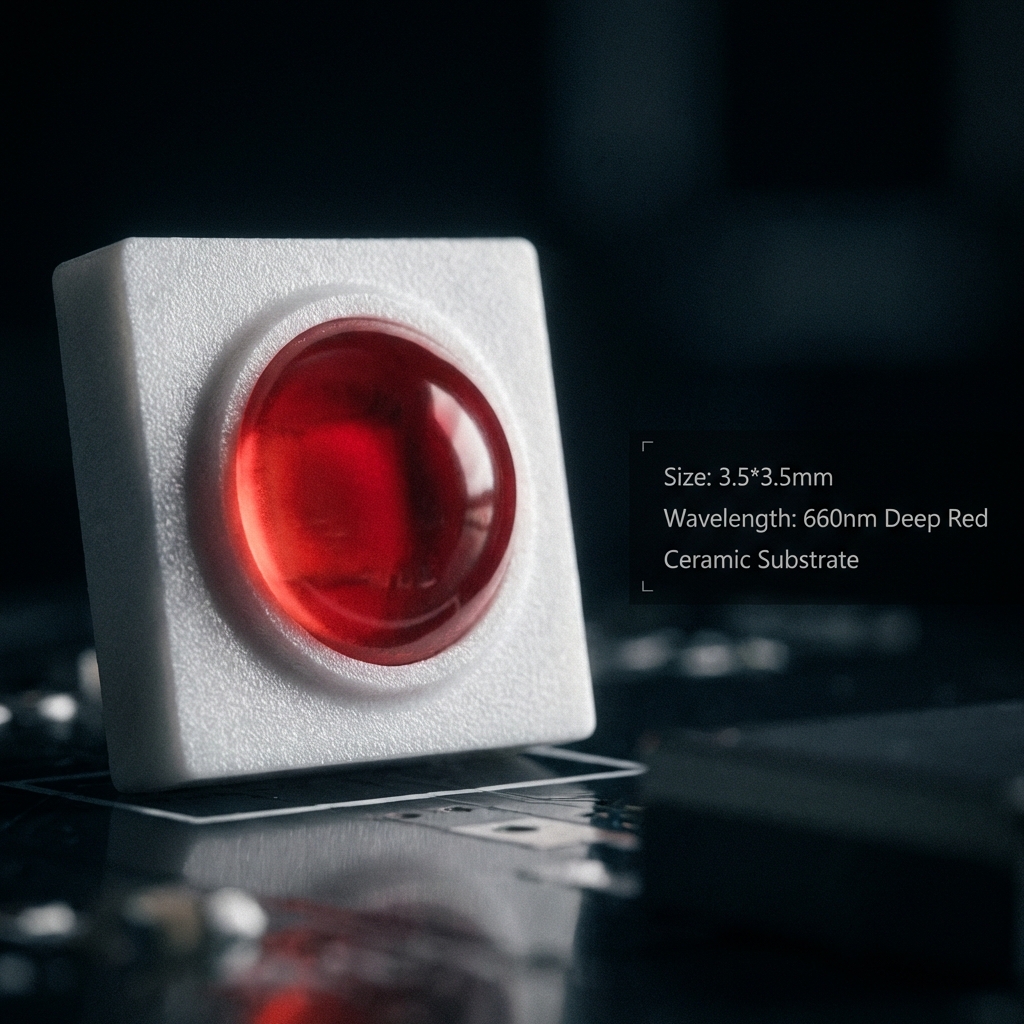

3535陶瓷660NM灯珠是一种采用3.5mm x 3.5mm标准尺寸封装，以陶瓷为基板材料，发射峰值波长为660纳米（深红光）的高功率LED光源。这种灯珠的核心价值在于结合了陶瓷材料优异的导热性和绝缘性，以及660nm波长在植物光合作用及信号照明中的关键作用，使其成为高光效、长寿命应用场景的首选方案。
作为一名在LED封装行业摸爬滚打多年的从业者，我记得在几年前的一个植物工厂项目中，客户为了节省成本选用了普通的PCT支架灯珠。结果不到半年，因为散热不良导致光衰严重，整批植物生长受阻。那次经历深刻地提醒我：在高功率应用中，基板材料的选择往往决定了项目的生死。这也是为什么在恒彩电子的研发实验室里，我们始终坚持对高功率深红光产品采用陶瓷封装的原因——它不仅仅是一个元器件，更是系统稳定性的基石。
核心技术要点速览：
- 封装尺寸： 3.5mm x 3.5mm，行业标准尺寸，通用性强，透镜匹配度高。
- 波长特性： 660nm ±5nm，精准对应叶绿素a和b的吸收峰值，是植物照明的“黄金波段”。
- 材料优势： 陶瓷基板热导率高（20-170 W/m·K），远超普通塑料支架，有效降低结温。
- 光电参数： 通常支持1W-5W的高功率驱动，光辐射通量密度大。
- 耐受性： 极佳的耐高温、耐高湿和抗紫外线性能，适合恶劣环境。
- 寿命表现： 配合良好的散热设计，寿命轻松突破50,000小时，光维持率（L70）表现优异。
什么是3535陶瓷660NM灯珠？核心定义与快速概览
当我们谈论 3535陶瓷660NM灯珠 时，我们实际上是在拆解两个关键概念：物理结构与光谱特性。从物理结构上看，“3535”代表了其外部尺寸为3.5mm乘以3.5mm。这看似简单的尺寸背后，隐藏着行业标准化的智慧。这种尺寸的焊盘设计已经非常成熟，能够完美匹配市面上绝大多数的二次光学透镜和PCB板设计，极大地降低了灯具厂家的开发门槛。而“陶瓷”二字，则揭示了它的“骨骼”——基板采用的是氧化铝（Al2O3）或氮化铝（AlN）材料，而非传统的PPA或EMC塑料。
从光谱物理特性来看，660NM属于可见光中的“深红光”区域。不同于人眼敏感的绿光，660NM的光子能量在生物学和工业穿透性上有着特殊的意义。在植物生长领域，这个波长处于光合有效辐射（PAR）曲线的最高峰，意味着植物“吃”这个光长得最快。
主要技术参数概览：
在电气参数方面，这类灯珠通常具有较宽的适应性。
- 正向电压（VF）： 通常在1.8V - 2.4V之间，低电压驱动意味着更高的光电转换效率（WPE）。
- 功率范围： 得益于陶瓷的高导热，单颗灯珠可以稳定工作在1W到5W之间，甚至瞬间承受更高的脉冲电流。
- 光辐射通量： 这是衡量660NM灯珠性能的关键指标，优质的封装可以在350mA驱动下输出高辐射功率（mW），直接转化为有效的光能。
行业专家观点： “在评估660NM灯珠时，不要只看流明值（lm），因为人眼对深红光不敏感，流明值会显得很低。对于B端采购而言，更应关注辐射通量（Radiometric Power）和光子通量（PPF），这才是衡量其做功效率的真金白银。”

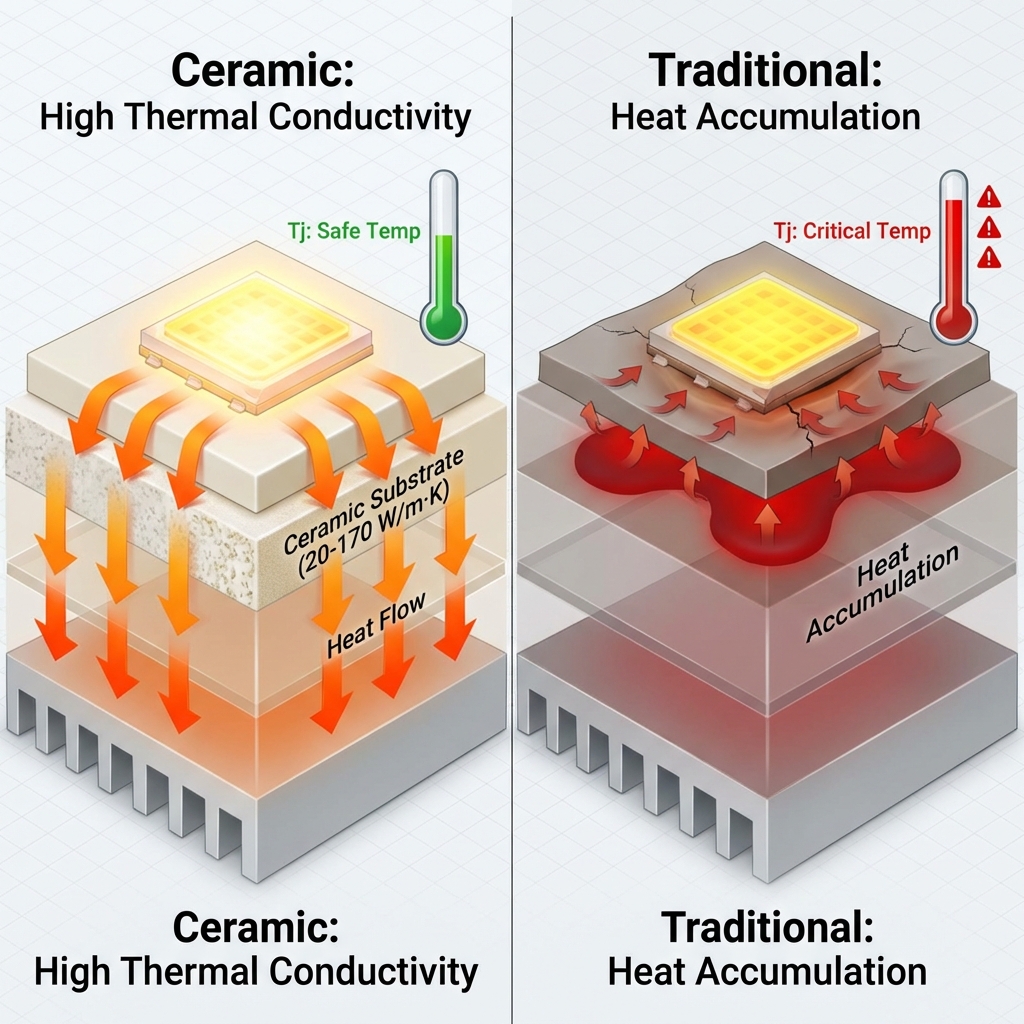

陶瓷基板的核心优势：为何是高功率LED的最佳载体？
为什么我们要在这个小小的基板上大费周章使用陶瓷？答案归结为两个字：热和稳。高功率LED工作时，只有一部分电能转化为光能，剩下的都变成了热能。如果这些热量排不出去，芯片结温（Tj）就会急剧上升，导致光衰加速，甚至死灯。
陶瓷材料的热管理能力是其最大的杀手锏。相比于传统的EMC（环氧树脂模塑料）或PCT材料，陶瓷的热导率是数量级的提升。普通的PCB板导热系数可能只有1.0 W/m·K左右，而氧化铝陶瓷可以达到20-30 W/m·K，高端的氮化铝陶瓷甚至能超过170 W/m·K。这意味着热量可以像水流过高速公路一样，迅速从芯片传导到散热器，让核心始终保持“冷静”。
除了散热，绝缘性与稳定性也是陶瓷的强项。恒彩电子在近二十年的封装经验中发现，许多户外灯具失效并非因为芯片烧毁，而是支架材料吸湿导致漏电或硫化发黑。陶瓷材料本身是无机非金属，天生绝缘，且不吸水、耐腐蚀。这对于需要长期在潮湿环境（如温室大棚）或户外高湿度环境下工作的灯具来说，几乎是唯一的选择。
最后，一个常被忽视的工程细节是热膨胀系数匹配。LED芯片的主要成分是蓝宝石或碳化硅，其热膨胀系数与陶瓷材料非常接近。相反，塑料支架在冷热冲击下，膨胀收缩幅度大，容易把金线拉断或导致芯片剥离。陶瓷基板就像是为芯片量身定做的“防震座椅”，大大降低了这种物理损伤的风险。
陶瓷基板与传统材料对比表：
| 特性指标 | 3535陶瓷基板 | EMC/PCT支架 | 优势解读 |
|---|---|---|---|
| 热导率 | 高 (20~170 W/m·K) | 低 (<1~3 W/m·K) | 陶瓷散热快，支持更大功率 |
| 绝缘性能 | 极佳 (高压耐受) | 一般 (受潮后下降) | 陶瓷无需额外绝缘层，更安全 |
| 热膨胀系数 | 与芯片接近 | 与芯片差异大 | 陶瓷能减少内应力，防死灯 |
| 耐腐蚀/气密性 | 优异 (不吸湿) | 一般 (易硫化) | 陶瓷适合恶劣环境长期使用 |
| 成本 | 较高 | 较低 | 陶瓷前期投入大，但全生命周期成本低 |
3535陶瓷灯珠 vs. 其他规格（3570、8860、SMD）的深度对标
在B端采购决策中，经常会遇到这样的纠结：是用3535陶瓷，还是用看似更便宜或功率更大的3570、8860？这其实取决于具体的应用场景和功率密度需求。
功率密度对比是区分它们的关键。3535陶瓷封装是典型的“小身材，大力士”。它虽然尺寸只有3.5mm，但因为陶瓷底座能抗高温，它能在非常小的发光面积下承受极高的电流密度，实现点光源的高亮度。而像3570或8860这种大尺寸封装，通常是倒装芯片或者多芯片集成，它们虽然总功率大，但发光面积也大，光学设计的难度相对较高。如果你需要精准控光（比如远距离投射），3535的点光源特性优势明显。
在光学设计差异方面，3535的表现更为细腻。由于其发光点集中，配合二次透镜时，光斑更加均匀，中心光强（Candela）更高。对于普通的SMD（如2835、3030）灯珠，它们主要用于室内通用照明，采用PPA或EMC支架，很难承受660NM高功率应用产生的高热量。如果强行在大功率植物灯上使用普通SMD，光衰速度会让你怀疑人生。
应用场景区分：
- 3535陶瓷： 适合植物生长灯（高PPFD要求）、户外景观亮化、洗墙灯、大功率手电筒。
- 3570/8860： 适合汽车大灯、超大功率投光灯（对光斑要求不极致）、泛光照明。
- SMD (2835/3030)： 适合室内面板灯、灯管、低功率补光灯。
行业数据洞察： 根据2024年LED市场研究报告显示，随着垂直农业的兴起，3535陶瓷封装在660NM波段的市场占有率同比增长了10.5%。这表明市场正在从“低价优先”转向“能效与寿命优先”的理性采购。
660NM深红光波长的关键应用领域与技术价值
660NM波长之所以被称为“神奇之光”，是因为它在多个垂直领域都扮演着不可替代的角色。
首先是植物照明核心。我们知道植物生长靠光合作用，但植物对光的“口味”是很挑剔的。叶绿素a和叶绿素b的吸收峰值主要集中在450nm（蓝光）和660nm（红光）附近。其中，660NM的深红光对植物的生物量积累、茎的伸长、开花结果起着决定性作用。使用高效率的3535陶瓷660NM灯珠，可以显著提高光合光子通量密度（PPFD），让每一度电都转化为植物的生长动能。
其次是工业与信号照明。红光在可见光光谱中波长最长，根据瑞利散射定律，波长越长，受烟雾、灰尘的散射影响越小，穿透力越强。因此，在机场跑道灯、高塔障碍灯、以及浓雾环境下的警示灯中，3535陶瓷660NM灯珠凭借其高亮度和高穿透力，成为了守护安全的“红眼”。
最后，在生物医疗应用领域，660NM也大有可为。研究表明，660NM波长的光能被线粒体中的细胞色素C氧化酶吸收，从而促进细胞的新陈代谢和伤口愈合。在美容仪器、红光治疗仪中，陶瓷封装的稳定性确保了输出光功率的恒定，保证了治疗效果的一致性。
影响3535陶瓷660NM灯珠性能与寿命的关键工程因素
作为工程师，我们在选型时不仅要看参数表（Datasheet），更要看背后的工程逻辑。
结温（Tj）控制是重中之重。虽然陶瓷基板散热好，但如果灯具整体散热设计（PCB铝基板、散热器、导热硅脂）拉胯，热量积聚在底部导不出去，依然会导致结温升高。对于660NM红光芯片来说，它对温度非常敏感。结温每升高10度，光输出可能会下降5%-10%，且波长会发生红移（向更长波长漂移），这可能会偏离植物吸收的最佳峰值。
封装胶水与气密性直接关系到抗硫化性能。空气中的硫元素会腐蚀镀银层，导致反光率下降，灯珠发黑。恒彩电子在生产中通常采用高折射率、低透气性的进口硅胶，配合陶瓷基板本身致密的结构，形成双重保护，大大提升了在化工厂、温泉酒店或高湿度温室中的环境耐受度。
光电转换效率（WPE） 是衡量技术含量的硬指标。不同芯片尺寸（如40mil, 45mil）对能效影响巨大。大尺寸芯片虽然成本高，但在同等电流下电流密度更小，内量子效率更高，发热更少。在追求极致能效的项目中，我们通常建议客户选择大尺寸芯片方案，虽然单颗成本微增，但能显著降低系统的散热成本和电力消耗。
关于3535陶瓷660NM灯珠的技术问答
Q: 3535陶瓷灯珠能否在极端户外环境下长期工作？A: 完全可以。陶瓷材料本身具有优异的化学稳定性和耐候性。配合IP65以上的灯具外壳设计，它能轻松应对-40℃到+80℃的温度变化以及高湿度、盐雾环境。这正是陶瓷封装区别于塑料封装的最大优势。
Q: 如何区分真假陶瓷基板与仿陶瓷材料？A: 一个简单的物理方法是看外观和听声音。真陶瓷基板通常呈现不透明的白色或灰白色，质地坚硬，敲击时声音清脆。而仿陶瓷（如PPA加厚）质感偏塑料，耐高温测试下容易变黄。更专业的做法是查看切片图，陶瓷是一体烧结的晶体结构，没有分层。
Q: 660NM灯珠与其他波长（如730NM）配合使用的技术原理是什么？A: 这是基于“爱默生效应”。660NM（红光）和730NM（远红光）同时照射，光合作用效率会比单独照射之和还要高。此外，通过调节660nm和730nm的比例（R:FR），可以控制植物的光敏色素（Pr/Pfr），从而调控植物的开花时间和形态，是现代智慧农业的核心技术。
高标准3535陶瓷660NM灯珠的技术价值
对于追求长期稳定回报的B端项目而言，选择3535陶瓷660NM灯珠不仅是选择了一个光源，更是选择了一种高可靠性的工程保障。虽然其初期采购成本略高于普通SMD产品，但在全生命周期中，它凭借超低的光衰率、极高的光电转换效率以及免维护的特性，能为终端用户节省大量的电力成本和维护费用。
如果你正在开发高端植物生长灯、精密医疗设备或严苛环境下的工业照明产品，切记不要在核心光源上妥协。陶瓷封装所带来的热学和光学优势，是任何塑料材料都无法比拟的。
实用小贴士： 在进行样品测试时，建议进行“红墨水实验”和“高温高湿老化测试（双85）”。这能最快地筛选出封装工艺不过关的次品，避免批量事故。
参考资料与行业标准：
- GB/T 20234-2020 《LED模块用直流/交流电子控制装置性能要求》
- IES LM-80-15 《LED光源流明维持率测量方法》
